  1. Реализация многовходового логического элемента «и» программируемой логической матрицы. Схема монтажного «и». Структура программируемой логической матрицы на этих элементах.

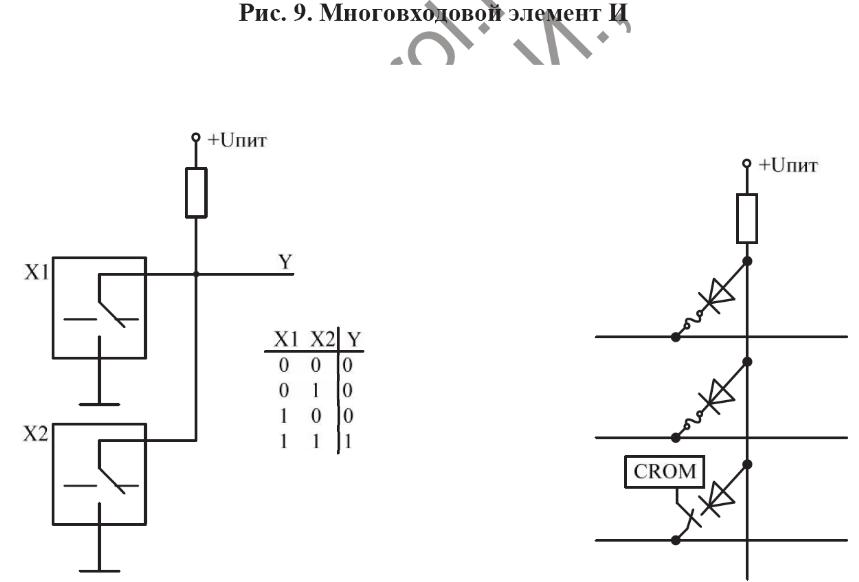

Для удобства построения программируемых логических матриц линейки 2 и 3 реализует на логической основе схем монтажного И (или «ИЛИ») рисунок 9.

В единой точке соединяются выходы элементов – элементы с открытым коллектором. Выход такого элемента либо подключен к общему проводу (логический 0), либо имеют высокоимпендансное состояние, то есть могут быть схематично представлены в виде ключа.

Данная точка соединения подключается к напряжению питания через резистор подтяжки, также схема называется монтажное И.

Для того, чтобы уровни логического сигнала на одной линии не влиял на другую входную линию, в данной схеме можно использовались диоды. На рисунке показаны варианты соединения:

– волнистой линией – пережигаемые перемычки (УГО – предохранитель согласован по иностранному ГОСТу);

– в виде ключа, выполненного в виде транзистора, управляемого сигналом из конфигурируемой памяти.

  1. Балансный и небалансный способ передачи сигнала. Реализация балансного способа в сетях на основе rs 485.

Несимметричная линия связи (небалансные) реализуется на основании использования линий «общий провод». Для передачи информации используется по одному проводнику на каждый сигнал, воздействуя внешне, электромагнитная помеха создаёт на данном проводнике ЭДС-помехи, которые формируют напряжение помехи на сопротивлении приёмника. Рис стр. 18

Рисунок 5 - Реализация несимметричной цепи.

Преимущества несимметричной линии:

1. простота схемотехнической реализации;

2. экономное использование линий связи;

Недостатки несимметричной линии:

1. низкая помехоустойчивость, и, следовательно, низкая протяжённость интерфейса;

Например, интерфейс RS-232.

Симметричная цепь (балансная) основана на организации кольца из проводников. Для передачи одного сигнала используется 2 линии связи, замыкаемые в кольцо, в простейшем случае трансформаторами. В этом случае сигнал передаётся по двум, расположенным рядом проводникам. Под воздействием электромагнитной помехи, в них создаётся одинаковые, но разнонаправленные ЭДС, т.е. сумма токов помехи в кольце интерфейса примерно равна 0. Таким образом, данная реализация интерфейса более помехоустойчива. Рис 19стр

Устройства преобразования балансных в небалансные линии связи (и наоборот) – балун (красный или синий, в зависимости от того, что и во что преобразовывает). (от англ. balun — balanced-unbalanced) — жаргонное название симметрирующего трансформатора, преобразующего электрический сигнал из симметричного (balanced) в несимметричный (unbalanced) и наоборот.

Конструктивно может быть выполнен по-разному, чаще всего — на кольцевом (реже разомкнутом) ферритовом магнитопроводе.

Широко применяются в радиочастотной и аудиотехнике для согласования разнородных линий связи; антенн с линиями связи; выходных каскадов связной аппаратуры с линиями связи.

Преимущества:

1. Высокая помехоустойчивость;

2. Значительная протяжённость;

Недостатки:

1. Сложность аппаратной реализации;

2. Удвоенное количество линий связи;

3. Сложность организации многоабонементности;

Использование трансформаторов с одной стороны приводит к гальванической изоляции друг от друга передатчика от приёмника, а с другой создаёт проблемы при реализации многоабонементности, в силу чего используются в реальных промышленных сетях не трансформаторы, а резистивные терминаторы (для уменьшения отражений в интерфейсе данных).

Например, Ethernet (использование трансформаторов), а также RS-485 (использование резистивных терминаторов).
