10. Логическая реализация интерфейса can.
Балансные линии связи.
– Мультимастерность: все абоненты сети являются активными устройствами.
– Конфигурационная гибкость: идентификации пакетов с помощью 11-битных, или 29-битных адресов.
– Неразрушающий арбитраж доступа к шине.
Протокол CAN ISO 15765-4 вошел в состав стандарта OBDII. 22
Преимущества
– Возможность работы в режиме жёсткого реального времени.
– Простота реализации и минимальные затраты на использование.
– Высокая устойчивость к помехам.
– Арбитраж доступа к сети без потерь пропускной способности.
– Надёжный контроль ошибок передачи и приёма.
– Широкий диапазон скоростей работы.
– Большое распространение технологии, наличие широкого ассортимента продуктов от различных поставщиков.
Недостатки
– Небольшое количество данных, которое можно передать в одном пакете (до 8 байт).
– Большой размер служебных данных в пакете (по отношению к полезным данным).
– Отсутствие единого общепринятого стандарта на протокол высокого уровня, однако же, это и достоинство.

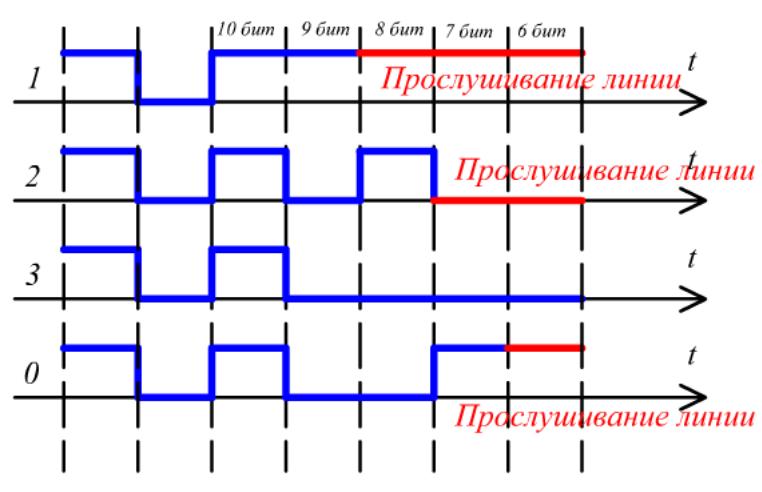

Рисунок 9 - Механизм неразрушающего арбитража.
На рисунке показаны принципы голосования 3х пакетов сети (линии 1, 2, 3) – это та информация, которая выдаётся устройством, однако на общей линии связи (линия 0) будет обобщение сигналов по принципу монтажного «И». Таким образом, доступ к сети получает абонент, имеющий минимальный адрес.
11. Логическая реализация интерфейса PB. Интерфейс предложен фирмой Siemens для организации полевых шин. Все устройства делятся на активные (master) и подчинённые (slave). Право активизировать процесс передачи принадлежит master-устройству, обладающему токеном. Все master-устройства связаны в кольцо передачи токена. В каждый момент времени идёт только одна информационная транзакция. В том случае, если master-устройство захочет получить или передать данные slave-устройству, оно должно предварительно передать ему соответствующую команду, в данной сети регламентируется время удержания маркера, активным master-устройством. В случае превышения этого времени master-устройство признаётся за неработоспособное, и исключается из кольца маркера.

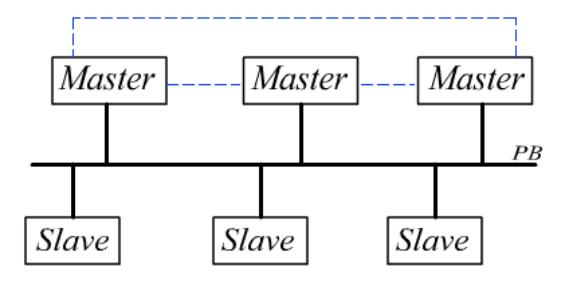

Рисунок 10 - Механизм передачи маркера в PB.
Сеть Profibus построена в соответствии с многоуровневой сетевой моделью ISO 7498. Profibus определяет следующие уровни:
1 — физический уровень — отвечает за характеристики физической передачи;
2 — канальный уровень — определяет протокол доступа к шине;
3 — уровень приложений — отвечает за прикладные функции
12. Временные характеристики каналов аналогового ввода/вывода.
1. Время преобразования информации по одному каналу
2. Количество каналов
3. Время установления адреса канала
4. Время переключения ключа (мультиплексора) зависит от типа ключа, типа СОД и типа подключенной нагрузки в виде источника информации, её ёмкости
5. Время осуществления контроля и диагностики канала. По тем или иным характеристикам снятой информации мы можем судить о тех или иных событиях нарушения в источниках информации. Например, равенство 0, или равенство максимальному значению = короткое замыкание на землю, или на напряжение питания, высокий уровень помех обычно соответствует обрыву земляной шины, и т.д.
