12.Графики электрических нагрузок.

Изменение электрической нагрузки во времени представляет собой график электрической нагрузки. Графики могут быть получены с помощью регистрирующих приборов или построены по показаниям счетчиков электроэнергии, которые снимаются каждые 30 или 60 мин.

Для анализа и расчета электрических нагрузок используют сменные, суточные и годовые графики нагрузок. Для определения расчетных электрических нагрузок используют сменные графики нагрузок за наиболее загруженную смену.

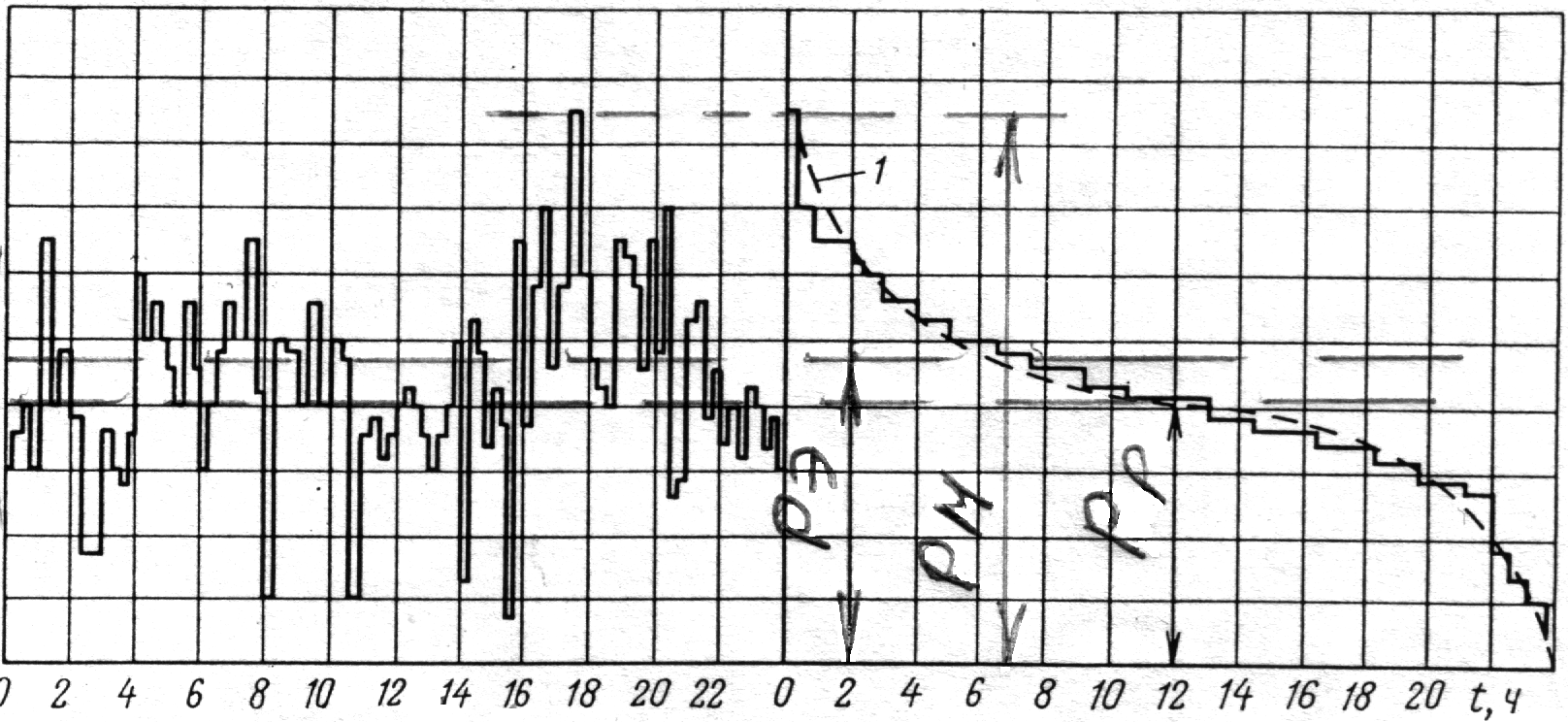

На рис. 2.1. показаны графики нагрузок подстанции карь­ера.

Р, кВт а б

Рис. 2.1. Графики нагрузок подстанции карьера: а- по часам суток;

б- по продолжительности (упорядоченный).

График по часам суток (рис. 2.1, а) имеет нерегулярный характер. Но если этот график построить в порядке убывания ординат (рис. 2.1, б), то форма последнего остается стабиль­ной. Такой упорядоченный график полностью отражает свой­ства исходного графика. Упорядоченный график нагрузки, если его заменить плавной линией 1, описывается нормальным законом распределения случайных величин, в данном случае электрических нагрузок.

Графики электрических нагрузок характеризуются следую­щими параметрами:

коэффициентом использования k_И — отноше­нием средней мощности к номинальной мощности приемников электроэнергии:

k_И=Рср/Рном;

коэффициентом формы графика k_Ф— отношением эффективной (средней квадратической) мощности к средней:

k_Ф=Рэ/Рср;

Этот коэффициент характеризует неравномерность графика нагрузки во времени;

коэффициентом максимума k_м — отношением мак­симальной нагрузки к средней:

k_М=Рм/Рср;

коэффициентом заполнения графика k_ЗАП — от­ношением средней нагрузки к максимальной:

k_ЗАП=Рср/Рм;

коэффициентом спроса k_C — отношением потребляе­мой мощности (или при проектировании расчетной мощности) к номинальной мощности приемников электроэнергии:

k_С=Рпотр/Рном=Рр/Рном;

коэффициентом включения k_В — отношением вре­мени, в течение которого приемник электроэнергии присоединен к сети t_В, включая время работы t_Р и холостого хода t_Х, к полному возможному времени его включения Т_Ц (длитель­ность смены, суток и т. д.):

k_В= t_В/ Т_Ц.

Параметры графиков электрических нагрузок используют для определения расчетных электрических нагрузок карьерных подстанций.

13.Определение расчетной нагрузки.

Для приемников электроэнергии, имеющих неизменные или мало меняющиеся графики индивидуальной, а следовательно, и групповой нагрузок в наиболее загруженную смену, расчетную нагрузку принимают равной средней за наиболее загруженную смену:

Рр=Рс.м.=(а*Мсм)/Тсм,

где а- удельный расход электроэнергии на единицу продукции, кВт*ч; Мсм – сменная производительность установки; Тсм – продолжительность наиболее загруженной смены, ч.

При наличии данных об удельных расходах электроэнергии на единицу продукции и годовом объеме выпуска М_ГОД продукции цехом или предприятием в целом расчетную нагрузку вычисляют по формуле:

Рр=(а*Мгод)/Ти.а.,

где Ти.а. – число часов использования максимума активной нагрузки в год цеха или предприятия в целом.

Величину Ти.а. принимают по справочникам или отраслевым инструкциям. В среднем для горнорудной промышленности Ти.а.=5-55 тыс. ч.
