25) Виды компенсации реактивной мощности по способу размещения компенсирующих устройств

и н д и в и д у а л ь н а я - с размещением конденсаторов непосредственно у приемников. В этом случае от реактивных токов разгружается вся сеть системы электроснабжения (сети внешенего и внутреннего электроснабжения и распределительные сети до приемников). Однако недостатком такого размещения является неполное использование большой установленной мощности БСК, размещенных у приемников, а в условиях горных предприятий во многих случаях это технически неосуществимо из-за передвижного характера работы большинства приемников;

г р у п п о в а я - с размещением конденсаторов на распределительных пунктах (например, в ячейках карьерных распределительных пунктов, в камерах центральных подземных подстанций или участковых трансформаторных подстанций при подземной разработке). В этом случае распределительная сеть до приемников не разгружается от реактивных токов, но значительно увеличивается время использования БСК по сравнению с индивидуальной компенсацией;

ц е н т р а л и з о в а н н а я - с подключением БСК на шины 6-10 кВ ГПП или ЦРП. В этом случае от реактивных токов разгружаются трансформаторы ГПП и СЕТИ энергосистемы, но не питающая и распределительная сети 6-10 кВ.

26) Батареи статических конденсаторов и схемы их включения

26) Батареи статических конденсаторов и схемы их включения Разряд конденсаторных батарей должен осуществляться автоматически после каждого отключения батареи от сети. Поэтому к ней должно быть постоянно и непосредственно (без промежуточных аппаратов) подключено специальное разрядное сопротивление, например, сопротивление обмоток трансформатора напряжения TV к БСК напряжением выше 1000 В (рис. 2.4, б) или омическое сопротивление R к БСК напряжением до 1000 В (рис. 2.4, а), часто лампы накаливания.

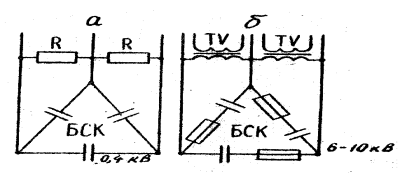

Схемы включения разрядных сопротивлений: а- в БСК напряжением до 1000 В; б – выше 1000 В.

31) Порядок расчёта токов КЗДля выбора и проверки аппаратуры и токоведущих частей, для выбора защиты и ее настройки по току к. з. необходимо опре­делить:1) ударный ток к. з. i_у, т. е. максимальное амплитудное значение тока к. з. (см. рис. 6.3), для проверки аппаратуры и шин на динамическую устойчивость; 2) начальный (сверхпереходной) ток к. з. I_пo;3) установившийся ток к. з. I_ для проверки токоведущих частей на термическую устойчивость: 4) наибольшее действующее значение тока к. з. I_у, т. е. действующее значение полного тока к. з. за первый период от начала короткого замыкания: 5) действующее значение полного тока к. з. I_t, за любой отрезок времени короткого замыкания для выбора выключателей и настройки релейной защиты.
