15. Цифрова технологія sdh. Визначення, архітектура, ієрархія швидкостей, поняття цифрового синхронного контейнера.

Основным отличием системы SDH от системы PDH является переход на новый принцип мультиплексирования. Система PDH использует принцип плезиохронного (или почти синхронного) мультиплексирования, согласно которому для мультиплексирования, например, четырех потоков Е1 (2048 кбит/с) в один поток Е2 (8448 кбит/с) производится процедура выравнивания тактовых частот приходящих сигналов методом стаффинга. В результате при демультиплексировании необходимо производить пошаговый процесс восстановления исходных каналов.

В системе SDH производится синхронное мультиплексирование / демультиплексирование, которое позволяет организовывать непосредственный доступ к каналам PDH, которые передаются в сети SDH. Это довольно важное и простое нововведение в технологии привело к тому, что в целом технология мультиплексирования в сети SDH намного сложнее, чем технология в сети PDH, усилились требования по синхронизации и параметрам качества среды передачи и системы передачи, а также увеличилось количество параметров, существенных для работы сети. Как следствие, методы эксплуатации и технология измерений SDH намного сложнее аналогичных для PDH. SDH дает возможность прямого доступа к каналу 2048 кбит/с за счет процедуры ввода/вывода потока Е1 из трактов всех уровней иерархии SDH. Канал Е1 (2048 кбит/с) является основным каналом, используемым в сетях цифровой телефонии, ISDN и других вторичных сетях.

Скорости передачи иерархии SDH.

Уровень SDH. Скорость передачи, Mbit/sec

STM-1 - 155,520. STM-4 - 622,080. STM-8 - 1244,160. STM-12 - 1866,240. STM-16 - 2487,320.

Основные элементы сети SDH – мультиплексоры ввода/вывода – ADM, терминальные мультиплексоры – ТМ, цифровые коммутаторы или кросс-коммутаторы - DXC; концентраторы, Регенераторы, оконечное оборудования

Архитектурные решения припроектировании сети SDH могут быть сформированы на базе использования элементарных топологий сети в качестве её отдельных сегментов.

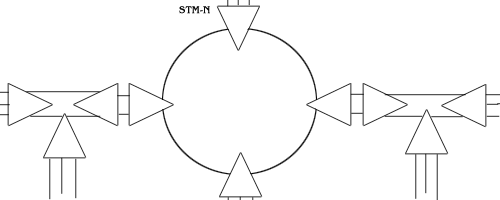

Радильно-кольцевая сеть SDH. Два кольца одного уровня.

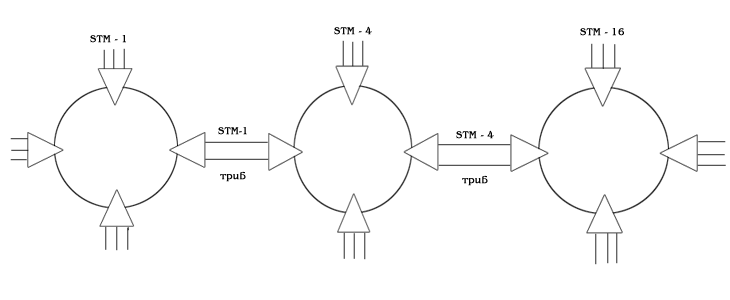

Каскадное соединение трёх колец.

В технологии SDH информация переносится с помощью синхронных цифровых контейнеров. размер контейнера в системе передачи SDH стандартизирован. Его размер несколько больше размера, необходимого для загрузки потока PDH соответствующего уровня иерархии с учетом максимально допустимой вариации скорости загружаемого потока. При загрузке цифрового потока производится процедура выравнивания его скорости методом битового стаффинга, для этого используется часть контейнера. . В технологии SDH используется: Method encapsulation – Method of insertion of small digital container in a middle container, and middle container in large one.

Метод инкапсуляции дает возможность передавать по одной телекоммуникационной системе информацию различных форматов – стандартов (трибы Е1, Е2, Е3,….., Т1, Т2, Т3,….. и так далее).

16. Цифрова технологія sdh. Синхронізація, методи резервування.(спросить у него синхро !!!)

При загрузке цифрового потока производится процедура выравнивания его скорости методом битового стаффинга, для этого используется часть контейнера.

Различают два тида битового стаффинга:

плавающее выравнивание предусматривает не только компенсацию разницы в скоростях загружаемых цифровых потоков, но и ее вариацию. В этом случае полезная нагрузка в контейнере может гибко увеличиваться и уменьшаться, давая возможность грузки в контейнер потока с вариацией скорости. Для обеспечения плавающего выравнивания в нескольких частях контейнера предусматриваются поля переменного стаффинга. Периодически повторяемые индикаторы стаффинга определяют, является ли бит в поле переменного стаффинга информационным или битом выравнивания и подлежит уничтожению в процессе выгрузки;

фиксированное выравнивание предусматривает добавление в состав контейнера дополнительных битов для того, чтобы его размер соответствовал стандартному. В отличие от процесса плавающего выравнивания, где стаффинговые биты идентифицируются индикаторами, в процессе фиксированного выравнивания индикаторы не используются. Место расположения стаффингового поля определено структурой контейнера.

Для повышения качества передачи информации используется четыре основных метода.

6. Метод резервирования 1+1. В кольце два цифровіх потока передаются в одном направлении. В каждом мультиплексоре из двух потоков вібирается один с лучшим качеством.

7. Метод резервирования 1:1 (один к одному). В кольце два цифровіх потока передаются в разные стороны. Причем второй поток находится в резерве. При выходе из строя линии связи для первого потока включается второй.

8. Метод резервирования 1:N. В аппаратуре из N идентичных блоков имеется один дополнительный запасной блок. Этот блок включается при аварии.

9. Метод автоматического аварийного переключения маршрута.

17. Цифрова технологія ISDN. Визначення, схеми абонентського закінчення, призначення елементів.

ISDN определяется по наличию двух признаков.

1 –ое в такой сети цифровой сигнал на всем протяжении сети от терминала одного до терминала другого аонента.

В классических цифровых сетях цифровой сигнал только от одного узла коммутации до другого, а от узла коммутации (АТС) до абонента пока в сетях общего пользования сигнал аналоговый.

Мы здесь не говорим о системах xDSL или о доступе через модем по телефонной линии. Оба способа доступа требуют наличия соответствующих модемов.

В ISDN цифровой сигнал доходит до терминала без наличия модемов в чистом виде по линиям.

2-ое в системе связи служебный канал работает параллельно во времени (одновременно) с основным каналом для передачи полезной информации.

В классической телефонной сети сеанс служебной связи и передачи полезной информации разделены во времени, передаются по очереди. Вначале мы набираем номер, а потом разговариваем. В ISDN параллельно с передачей полезной информации абонент может осуществлять действия по заказу услуг и так далее.Таким образом в ISDN не требуются модемы для передачи цифровой информации. Все виды информации передаются в цифровом виде.Достоинства очевидны, однако есть и недостаток таких систем. Для их организации требуются высококачественные линии связи с низким уровнем ошибок.

О борудование пользователя CPE (Customer Premises Equipment) состоит из терминального оборудования пользователя (TE- Terminal Equipment) и сетевого терминала (NT- Network Terminal).

Структурная схема оборудования у пользователя ISDN

На рис. приведена схема короткой пассивной шины S (short passive S bus), к которой могут подключаться до восьми различных терминалов на произвольном расстоянии друг от друга.

В сети ISDN можно выделить три элемента оборудование пользователя CPE (Customer Premises Equipment), коммутаторы ISDN, транспорные сети со своими средствами контроля и управления. В качестве транспортных сетей могут использоваться: телефонная сеть общего пользования с коммутацией каналов, некоммутируемые (выделенные) линии, в том числе цифровые, сеть передачи данных с коммутацией каналов или с коммутацией пакетов, сеть передачи данных с трансляцией кадров Frame Relay.
