Сооружения биологической очистки серии «Р»

Назначение. Биологические очистные сооружения «ТОРОС СВ» типа «Т ЭКО-Р» предназначены для очистки хозяйственно-бытовых и приравненных к ним по составу сточных вод до норм сброса в водоем рыбохозяйственного пользования.

Состав очистных сооружений.

Базовая комплектация очистных сооружений включает в себя следующее оборудование:

• Приемная камера с сорозадерживающей решеткой

• Тангенциальная песколовка (при производительности более 100 м³/сут)

• Распределительная камера (при наличии 2-х и более блоков биологической очистки)

• Вертикальнай отстойник (при производительности более 100 м³/сут.)

• Блок биологической очистки

• Насосная станция подачи очищенной воды на обеззараживание

• Узел обеззараживания

• Емкость-илонакопитель

• Комплект оборудования для аэрации (компрессоры, воздуходувки, эрлифты и пр.)

При необходимости напорной подачи сточных вод, в состав очистных сооружений включаются КНС.

Принцип очистки.

Взвешенные вещества удаляются из воды в песколовках и отстойниках. Очистка от загрязнений органического характера осуществляется за счет свободно плавающих (активный ил) и иммобилизованных на полимерной загрузке (биопленка) микроорганизмов, которые в присутствии кислорода воздуха разлагают и окисляют органические вещества. Сочетание аэробных (с подачей воздуха) и анаэробных (без подачи воздуха) зон в блоках биологической очистки позволяют проводить процесс окисления загрязнений более глубоко. Удаление оставшихся взвешенных веществ и избыточного активного ила производится во вторичном отстойнике и на блоке доочистки. Обеззараживание очищенных стоков осуществляется либо гипохлоритом натрия, либо на установках УФ-обеззараживания.

Осадок, накапливающийся в процессе работы очистных сооружений, собирается в бункере песчаной пульпы и в емкости-илонакопителе откуда откачивается и вывозится в специально отведенные места.

По желанию Заказчика очистные сооружения могут комплектоваться узлом для обезвоживания осадка.

Возможно проектирование песковых и иловых площадок рядом с очистными сооружениями.

Монтаж оборудования.

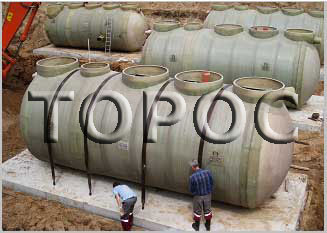

Емкостное оборудование устанавливается на бетонное основание и закрепляется к нему анкерными болтами с помощью металлической ленты.	После закрепления производится соединение емкостей трубами, а затем частичная обратная засыпка оборудования с уплотнением грунта.

На емкости устанавливаются технические колодцы и производится окончательная засыпка грунтом.

Приемная камера

Предназначена для очистки сточных вод от крупного бытового мусора, который задерживается в съемной корзине. Опорожнение корзины производится вручную D1 мм 1 000 1 400 1 700 D мм 800 1 200 1 500 A мм 600 600 600 B мм 100 100 100 Dвх / Dвых мм 110 110 110 h Глубина заложения входного коллектора

Тангенциальная песколовка

Предназначена для удаления из воды песка и иных тяжелых нерастворимых загрязнений. Осадок, задерживаемый в песколовках, под действием гидростатического давления направляется в бункер песчаной пульпы. Н рассчитывается от глубины заложения входного коллектора.

Распределительная камера

Распределительная камера предназначена для деления общего потока воды на две или более частей. Камера оснащена запорно-регулирующей арматурой- отсекающими шиберами. Для удобства перекрытия трубопроводов штурвалы шиберов выведены на поверхность. Н - рассчитывается в зависимости от глубины заложения входного коллектора.

Вертикальный отстойник

Используется в очистных сооружениях, производительность которых превышает 200 м3/сут. Предназначен для усреднения сточных вод по расходу и составу и удаления механических примесей. Осадок из отстойника удаляется через колодцы транспортирования осадка.

Блок глубокой биологической очистки

Блок представляет собой горизонтальную цилиндрическую емкость, внутреннее пространство которой разделено на несколько отсеков: первичный отстойник, двухступенчатый аэротенк, вторичный двухсекционный отстойник, стабилизатор осадка при производительности до 50 м3/сут.

В первичном отстойнике происходит осаждение взвешенных веществ и грубодисперсных примесей, а также частичное снижение концентрации органических компонентов. Далее по переливному трубопроводу вода направляется в двухступенчатый аэротенк. В первой камере аэрации, оборудованной системой мелкопузырчатой аэрации, в процессе биохимического окисления происходит залповое снижение БПК и насыщение воды кислородом воздуха. Вторая камера аэротенка представлена анаэробной зоной с полимерной загрузкой для прикрепленной биомассы. Здесь происходит удаление из сточной воды фосфор- и азотсодержащих компонентов. Окончательное снижение содержания органических примесей происходит в третьей камере аэротенка, оборудованной как системой аэрации, так и блоками полимерной загрузки.

Сточные воды, прошедшие биологическую очистку, самотеком поступают во вторичный отстойник, состоящий из двух, последовательно работающих, седиментационных секций.

Осадок, образующийся в процессе очистки сточных вод, эрлифтами направляется в зону стабилизации, откуда отводится в емкость-илонакопитель или откачивается ассенизационной машиной.

Доступ в секции, на которые разделена установка, осуществляется через технические колодцы, закрытые крышками.

Газы, образующиеся в процессе очистки сточных вод, отводятся через вентиляционные стояки с дефлекторами.

При производительности 50 м. куб. в сутки и более в блоках биологической очистки отсутствует зона первичного отстаивания (осаждение взвешенных веществ осуществляется в отдельных отстойниках). Для доочистки от взвешенных веществ помимо двухсекционного вторичного отстойника предусматриваются фильтры с полимерной загрузкой.



Q, м3/сут.	5	10	15	20	30	50	80	100
L, мм	4 500	5 000	8 500	11 000	12 000	10 500	8 000	12 000
D, мм	1 500	2 200	2 200	2 200	2 200	3 000	3 000	3 000
A, мм	1 500	2 000	2 015	2 015	2 080	2 800	2 800	2 800
B, мм	1 350	1 800	1 665	1 665	1 880	2 500	2 500	2 225
Dвх / Dвых	110	160	160	160	160	160	160	160

Емкость — илонакопитель

Предназначена для сбора осадка, образующегося в процессе работы очистных сооружений. Осадок перекачивается в емкость – илонакопитель с помощью эрлифтных насосов. При производительности свыше 200 м3/сут. осадок поступает под гидростатическим давлением через колодцы транспортирования осадка. Над- осадочная жидкость, образующаяся при уплотнении осадка, самотеком по переливному трубопроводу возвращается в очистные сооружения. Осадок откачивается через специальный стояк ассенизационной машиной или с помощью погрузочного насоса подается на узел механического обезвоживания осадка. V М3 3 5 10 D1 мм 1 200 1 500 2 200 D мм 1 400 1 700 2 500 d мм 800 800 800 H Рассчитывается в зависимости от глубины заложения входного коллектора

Узел обеззараживания

Обеззараживание очищенных сточных вод осуществляется на установках УФ-обеззараживания.Установка состоит из блока обеззараживания, шкафа управления и промывочного устройства.

Блок обеззараживания представляет собой цилиндрический металлический корпус, в котором герметично установлены УФ-лампы в кварцевых кожухах. При прохождении воды внутри корпуса блока обеззараживания происходит уничтожение микроорганизмов.

Промывочное устройство предназначено для удаления осадочных загрязнений, накапливающихся в блоке обеззараживания. Промывка осуществляется путем циркуляции раствора щавелевой кислоты.



Помимо установок УФ- излучения для обеззараживания воды может использоваться раствор гипохлорита натрия. Дозирование раствора производится из полиэтиленовой емкости с помощью насоса-дозатора.

Комплект оборудования для аэрации

Для подачи воздуха в блоки биологической очистки используются компрессоры марки Hiblow или Becker. Воздух подается через воздухораспределительную гребенку по воздуховодам. Подача воздуха осуществляется через систему мелкопузырчатой аэрации.
