1.5 Создание прототипа в заданном габаритном размере
При создании прототипа в габаритном размере нужно опираться на чертежи, сделанные в ортогональной проекции и изометрии, развертку прототипа, а также на макет буквы. Точный расчет чертежей помог при создании буквы. Сделанный прототип буквы в масштабе 1:5 помог в построении элемента шрифтовой композиции “ПРОМЫШЛЕННЫЙ ДИЗАЙН” (Л). С помощью этого макета мы поняли принцип построения буквы в габаритных размерах.Далее на листе фанеры рисуется буква, соответствующая размерам и чертежам, затем выпиливается и соединяется. Полученный элемент шрифтовой композиции должен соответствовать чертежам и макету.
Глава II технические требования для создания разработки чертежа
Общие правила выполнения чертежей. Форматы: ГОСТ- 2.301-68. Масштабы: ГОСТ- 2.302-68. Линии: ГОСТ- 2.303-68. Шрифты чертежные: ГОСТ- 2.304-81. Изображения - виды, разрезы, сечения: ГОСТ- 2.305-68. Обозначение графических материалов и правила их нанесения на чертежах: ГОСТ- 2.306-68. Нанесение и указание размеров и предельных отклонений:
ГОСТ- 2.307-68, ГОСТ- 2.308-68. Нанесение на чертежах обозначений шероховатости поверхностей: ГОСТ- 2789-73. Нанесение на чертежах обозначений покрытий, термической и других видов обработки: ГОСТ- 2.310-68. Изображение резьбы: ГОСТ- 2.311-68. Условное изображение и обозначение швов сварных соединений: ГОСТ- 2.312-68. Условное изображение и обозначение швов неразъемных соединений: ГОСТ- 2.313-68. Изображения упрощенные и условные крепежных деталей : ГОСТ- 2.315-68. Правила нанесения на чертежах надписей, технических требований и таблиц: ГОСТ- 2.316-68. Аксонометрические проекции: ГОСТ- 2.317-69.
Чертежи вычерчиваются с помощью чертежных инструментов в масштабе и размещаются с учетом наиболее равномерного размещения всего задания в пределах формата.Для выполнения чертежей необходимо иметь чертежные инструменты: карандаши различной твердости (для проведения тонких линий лучше всего твердости(Т),для сплошных основных линий-марки (ТМ); линейку мерительную; угольники с углами 30-60-90; готовальню (включающую круговой циркуль, циркуль-измеритель, кронциркуль для проведения дуг и окружностей малого радиуса); стирательную резинку, лекала и т.д. Правила написания букв и цифр по ГОСТ 2.304-81.

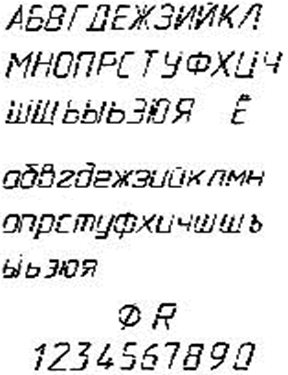

Рис. Буквы и цифры по ГОСТ 2.304-81
3.1 Материалы и инструменты
Для данного проекта понадобятся следующие инструменты:
1. Пила
2. Линейка
3. Карандаш или маркер
4. Гвозди
5. Рейки
Для данного проекта можно использовать различные материалы. Например, такие как пластик, поликарбонат, древесина и фанера. Из перечисленных материалов наиболее оптимальна фанера, так как она экологична.
Фанера представляет собой слоистый материал, состоящий из склеенных между собой листов лущеного шпона различных пород древесины.
Лущеный шпон древесины получают на специальных (лущильных) станках, которые срезают его по спирали относительно продольной оси вращения круглого лесоматериала. В основном лущеный шпон выпускают листами длиной и шириной от 1300 мм до 3000 мм. Толщина шпона может колебаться в зависимости от вида фанеры в пределах от 0,35 мм до 4 мм.
Фанера классифицируется по ряду признаков:
-Эксплуатационное назначение фанеры
-Сорта фанеры
-Формат листа
-Толщина фанеры
-Конструкция листа
-Обработка поверхности
-Порода древесины
Эксплуатационное назначение фанеры
В зависимости от эксплуатационного назначения фанеру подразделяют на группы:
• Строительная фанера (Рис)– имеет большую толщину;
• Мебельная фанера - отличается высоким качеством поверхности;
• Декоративная фанера - при изготовлении декоративной фанеры
применяются синтетические смолы;
• Бакелизированная фанера -производится из листов березового шпона.

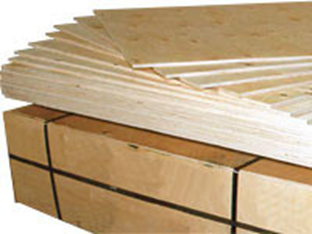

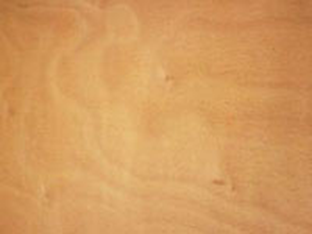

Рис Строительная фанераРис Мебельная фанера
Рис Декоративная фанера Рис Бакелизированная фанера
По степени водостойкости клеевого соединения фанеру подразделяют на марки:
– фанера фсф – фанера повышенной водостойкости, склеивается клеем на основе фенол-формальдегидной смолы;
– фанера фк – фанера водостойкая (также называют – фанера влагостойкая), склеивается клеем на основе карбомидо-формальдегидной смолы.
Формат фанеры
Фанера бывает обычного формата и большеформатная. В производстве фанеры, в основном, освоены следующие типоразмеры листа фанеры.
Таблица 1. Форматы фанеры (мм)
|
Толщина фанеры, изготавливаемой заводами, в основном колеблется в диапазоне от 3 до 30 мм. Допускается также изготовление фанеры других толщин в соответствии с условиями конкретного договора или контракта.
По конструкции листа фанера и фанерная продукция может быть с взаимно-перпендикулярным и параллельным расположением волокон древесины в смежных слоях шпона, симметричная и несимметричная, из шпона одной породы и из различных пород.
