Билет 13.

1.Взаимодействие дирекционных углов и румбов.

Зависимость между дирекционными углами и румбами определяется для четвертей по следующим формулам:

I четверть (СВ) r = α

II четверть (ЮВ) r = 180° – α

III четверть (ЮЗ) r = α – 180°

IV четверть (СЗ) r = 360° – α

2.Измерение вертикального угла. Понятие о МО вертикального угла.

Измерение вертикальных углов.

Измерение углов наклона  производится при помощи вертикального круга после приведения теодолита в рабочее положение. Наведение на визирную цель выполняют средним горизонтальным штрихом сетки зрительной трубы, при этом следят, чтобы пузырек цилиндрического уровня находился в нуль-пункте.

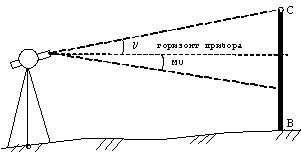

Чтобы получить  (рис.28), необходимо определить место нуля (МО) вертикального круга (ВК) - отсчет по ВК, когда визирная ось зрительной трубы горизонтальна, а пузырек цилиндрического уровня находится на середине - необходимо навести среднюю нить на четко видимую точку и снять отсчеты П и Л по вертикальному кругу соответственно при КП и КЛ.

Рис.28. Измерение вертикального угла

МО и  применительно к различным теодолитам вычисляются по следующим формулам:

МО= (Л+П) / 2 – для 2Т30

МО=(Л+П180) / 2 – для ТОМ, Т30

=Л –МО, =МО –П (2Т30), =МО – П 180 (ТОМ,Т30)

При измерениях вертикальных углов величина МО не должна превышать двойной точности отсчетного устройства. На заводе при сборке теодолитов величину МО устанавливают близкой 000' при этом стремятся чтобы визирная ось совпадала с оптической. Поэтому изменять величину МО больше чем на 2' не рекомендуется, так как отклонение визирной оси от оптической будет значительным при перефокусировке трубы.

Билет 14

1. Дирекционные углы смежных направлений.

Зависимость между дирекционным углом а_АВ линии АВ и дирекционным углом а_вс линии ВС (рис. 7, б) можно установить, если измерить угол между этими ли­ниями в точке В. При движении по линии АВС угол   в точке В называют правым, а угол  — левым. Дирек­ционный угол линии ВС определим по формуле (8)

 = + 180°.На рисунке видно, что   = -

Подставляя в это выражение значение а_ВА, получим   = + 180°- Если измерен левый по ходу угол,   то =360-  тогда  = +180-360+ = - 180°+

Дирекционный угол последующей линии равен дирекционному углу предшествующей линии без 180° минус правый  или плюс левый  угол между этими линиями.



2. Устройство нивелиров с компенсаторами. В настоящее время в практике получили обширное распространение нивелиры с компенсаторами (с самоустанавливающейся линией визирования). В первый раз в мировой практике нивелир с уровенным компенсатором П. Ю. Стодолкевича (НС-2) был разработан и сделан в 1945 г. в нашей стране. Внедрение компенсаторов дозволяет исключить трудозатратный процесс приведения пузырька цилиндрического уровня в нуль-пункт, что увеличивает производительность труда при нивелировании приблизительно на 60 %. Точный нивелир Н-ЗК (рис. 100, в) сконструирован на базе нивелира НС-4 (НСЗ). Он оснащен призменным компенсатором оптико-механического типа, представляющим собой две призмы, одна из которых свободно подвешена на 4 железных нитях. Компенсатор обеспечивает автоматическую установку полосы визирования в горизонтальное положение с точностью 0,5, при углах наклона оси зрительной трубы в пределах 15. Приближенноегоризонтирование нивелира осуществляется по круглому уровню 1 с помощью подъемных винтов 2, имеющих укрупненный шаг резьбы. Для юстировки полосы визирования (при поверке основного геометрического условия) в оправе сети нитей имеются два юстировочных винта, дозволяющие перемещать сетку нитей в вертикальном направлении. При грубом наведении нивелира на рейку зрительная труба довольно просто поворачивается рукою и фиксируется в подходящем положении без зажимного винта. Четкое наведение трубы осуществляется вращением одной из 2-ух головок 3 нескончаемого наводящего винта. Технический нивелир Н-10К (НТС)—с самоустанавливающейся визирной осью (рис. 100,г); оснащен призменным компенсатором, обеспечивающим автоматическую установку полосы визирования в горизонтальное положение с точностью 1 при наклонах подставки в пределах +20. Для того чтоб вступил в действие компенсатор, приближенно по круглому уровню 1 с ценой деления 10 приводят вертикальную ось нивелира в отвесное положение с помощью подъемных винтов 2. Зрительная труба, включая компенсатор и остальные оптические детали, заключена в термоизоляционный кожух. Зрительная труба дает прямое изображение наблюдаемых предметов..

Поверки и юстировки нивелиров с компенсаторами.

Для нивелиров с компенсатором поверки и юстировки 1 и 2  (круглого уровня и сетки нитей) выполняются выполняются так же,  как и для нивелиров с цилиндрическим уровнем. Рассмотрим особенности юстировки главного условия (поверка 3).

Визирный луч зрительной трубы должен быть горизонтален в диапазоне работы компенсатора.  При выполнении проверки нивелир устанавливают в рабочее состояние по круглому уровню. На второй станции, при нивелировании способом "вперед", наклон визирного луча устраняют перемещением диафрагмы с сеткой ее вертикальным юстировочным винтом,  устанавливают  среднюю нить на отсчет по рейке,  который соответствует горизонтальному положению визирного луча.

Проверяя работу   компенсатора,   пузырек   уровня   приводят   в нуль-пункт и берут отсчет по рейке,  удаленной на 70-80 м от нивелира. Затем подъемными  винтами нивелир наклоняют вперед,  назад,  влево,  и вправо на  углы,  равные  отклонению  пузырька  круглого   уровня   от нуль-пункта на  одно  кольцевое деление.  Отсчеты не должны изменяться более чем на 1-2 мм. Нивелир исправляют в заводских условиях.
