43. Тепловые нагрузки на детали двигателя и их тепловая напряженность. Тепловой баланс двигателя
ТЕПЛОВЫЕ НАГРУЗКИ НА ДЕТАЛИ И ИХ ТЕПЛОВАЯ НАПРЯЖЕННОСТЬ
Под тепловой нагрузкой понимают значение удельного теплового потока, передаваемого от рабочего тела к поверхности детали. Теплота передается от РТ к поверхности деталей радиацией и теплоотдачей.
Роль радиации особенно велика в дизелях в связи с тем, что в них имеет место преимущественно диффузионное горение, сопровождающееся обильным образованием и последующим частичным выгоранием сажи. Содержание в пламени сажи является
202
причиной высокой степени его черноты, а поэтому высокой излу- чательной способности пламени. Согласно измерениям, температура дизельного пламени превышает значения средней по объему термодинамической температуры, наибольшие значения которой для номинального режима приведены выше (см. табл.
3.4).
Высокие значения температуры пламени и степени его черноты определяют высокую долю теплоты, передаваемой излучением, в общем теплообмене (по некоторым оценкам, до 45% и более).
Локальные тепловые потоки, передаваемые излучением через отдельные участки деталей, зависят от расположения участка по отношению к факелу и поэтому неодинаковы. Например, для дизелей с камерой в поршне некоторые зоны таких деталей, как гильза цилиндра, головка цилиндра и сам поршень, экранированы телом поршня от факела в период наиболее интенсивного излучения.
Интенсивность теплоотдачи определяется в большой мере локальными условиями смесеобразования и тепловыделения. Проведенные исследования выявили, что на распределение тепловой нагрузки по деталям оказывают влияние не столько интенсивность и характер движения заряда в цилиндре и камере сгорания, созданные при впуске, сколько движение заряда, инициируемое при сгорании, а также распределение сгорающего топлива по объему камеры сгорания, зависящее от количества и расположения топливных струй, размеров и конфигурации камеры сгорания. Последние факторы определяют локальную температуру заряда.
Выявлены нестационарность теплообмена в поршневых двигателях и существенно неравномерное распределение тепловой нагрузки по деталям. Нестационарность теплообмена определяется переменностью во времени всех факторов, влияющих на радиацию и теплоотдачу (параметров состояния заряда, его скорости, в том числе пульсационной ее составляющей, структуры пламени и т. д.). Для характеристики нестационарности теплообмена отметим, что максимальное значение удельного теплового потока может в несколько десятков раз превышать его среднее по времени значение. Наибольшая часть теплоты передается в период интенсивного сгорания. Так, примерно за г/Ю времени цикла (от 10° до ВМТ до 60° после ВМТ) от заряда к стенкам деталей передается до 70% всей теплоты, теряемой за цикл в четырехтактном дизеле автотракторного типа. Если определить теплоту, передаваемую за отдельные такты цикла, то окажется, что основная часть теплоты передается за такт расширения (рабочий ход) — до 90%. Доля теплообмена за такт выпуска в большинстве случаев не превышает 10%.
203
Рис.
4.8. Распределение тепловой нагрузки по
деталям дизеля: а
-
поршень; б
- головка цилиндра; в - гильза цилиндра;
Rx
-
расстояние до зоны измерения от оса
цилиндра R=В/2;
/гх
- расстояние до зовы измерения от
верхнего торца гильзы; 1Т
- длина гильзы

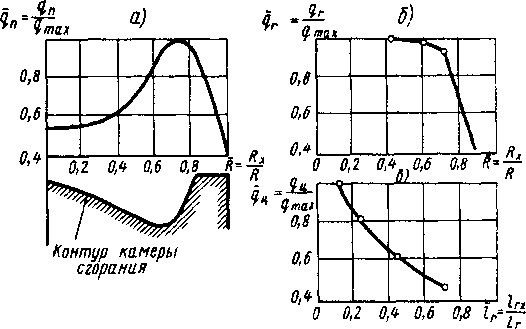

Рис.
4.8 иллюстрирует неравномерность
распределения средней по времени
тепловой нагрузки по поверхностям
различных деталей. В конкретном случае
по поверхности поршня удельный тепловой
поток изменяется в 2,5 раза, по поверхности
головки цилиндра — в 2,5 раза, по
поверхности гильзы цилиндра — в 2,3 раза
(в пределах зон измерения). Максимальное
значение тепловой нагрузки в
автотракторных дизелях с наддувом
достигает 600 кВт/м2
и более. Максимальная нагрузка имеет
место, как правило, на номинальном
режиме работы двигателя.
В
дизелях с камерой сгорания в поршне
неравномерность распределения тепловой
нагрузки растет при уменьшении
относительного диаметра камеры
сгорания. В дизелях с разделенными
камерами сгорания неравномерность
распределения удельного теплового
потока выше, чем в дизелях с неразделенной
камерой сгорания. Уровень тепловых
нагрузок в большой мере определяется
степенью форсирования (литровой
мощностью). Он, как правило, выше в
двухтактных двигателях. Тепловая
нагрузка заметно возрастает при
увеличении нагрузки, частоты вращения,
рх
и Гж.
При заданной внешней нагрузке уменьшения
тепловой нагрузки можно достигнуть
повышением а путем соответствующего
выбора системы наддува и введения
промежуточного охлаждения наддувочного
воздуха. С ростом угла опережения
впрыскивания (зажигания) тепловая
нагрузка также увеличивается
вследствие повышения максимальных
давления и температуры цикла.
С
течением времени после начала эксплуатации
нового или
204
отремонтированного
двигателя тепловые потоки, передаваемые
от РТ к деталям, уменьшаются вследствие
отложения на деталях продуктов неполного
окисления, крекинга и полимеризации
смазочного масла и топлива. В
дальнейшем наблюдается тенденция к
стабилизации передаваемых потоков.
При
работе на переменных (неустановившихся)
режимах передаваемые от РТ к детали
тепловые потоки изменяются не только
в течение каждого цикла, но также от
цикла к циклу. Резкое изменение средних
за цикл тепловых нагрузок во времени
вследствие разгона, нагружения,
разгрузки, остановки двигателя известно
под названием теплового
удара.
Характер и частота тепловых ударов
оказывают влияние на надежность работы
двигателя.
Термин
тепловая
напряженность
используется для выражения комплекса
явлений, связанных с тепловым состоянием
деталей двигателя. Тепловое состояние
деталей влияет на прочностные
характеристики материалов, из которых
они изготовлены, на интенсивность
отложений на деталях, на условия их
смазки, трения, износа, а также на
напряжения в деталях. Из опыта известно,
что для предотвращения потери подвижности
кольца в канавке вследствие отложений
кокса температура вблизи канавки
под верхнее кольцо не должна превышать
220 °С. Для предотвращения интенсивного
закоксовывания отверстий распылителя
температура его носика не должна
превышать 180...200 °С. Эти цифры следует
рассматривать как ориентировочные,
так как интенсивность отложений зависит
не только от температуры, но также от
конструкции деталей, других (кроме
температурных) условий их работы,
качества материалов (в том числе топлива
и смазочного масла), технологии обработки
деталей и т. д.
Температура
деталей влияет на рабочую температуру
смазочного масла, а следовательно,
на его вязкость, толщину слоя смазки,
разделяющего детали трущейся пары,
характер трения". Последний вместе
с износными характеристиками материалов,
которые также зависят от температурного
состояния деталей, определяет темп
износа. При критических условиях
возможен переход жидкостного трения
в граничное или даже полусухое.
Амплитуда
изменения напряжений от сил давления
газов меньше, чем амплитуда термических
напряжений, но частота изменения
напряжений от сил давления газов
существенно выше. Поэтому и они могут
играть существенную роль в усталостном
разрушении детали. Для ряда деталей
определяющую роль играют термические
напряжения, и при критическом их уровне
деталь выдерживает недостаточное
количество тепловых ударов, что
ограничивает срок ее службы.
Степень
форсирования дизеля наддувом также
ограничивается тепловой напряженностью
его деталей. Наиболее теплонапряженными
являются головка цилиндра и поршень.
Тепловое
205
состояние
гильзы цилиндра также важно, так как
оно существенно влияет на тепловое
состояние поршня.
Наддув
приводит к увеличению тепловых нагрузок
на детали
и, как
следствие, к увеличению их температур
и градиентов. Наиболее велики тепловые
нагрузки в центральной части головки
цилиндра. Тепловые нагрузки на поршень
несколько ниже, а на гильзу цилиндра
меньше, чем на головку, в 4...5 раз.
Измерения, выполненные на деталях
дизеля ЯМЗ с наддувом, выявили, что
тепловые нагрузки различных зон деталей
могут отличаться в 12
раз
и более. Неравномерное распределение
тепловой нагрузки на детали вместе с
неодинаковым термическим сопротивлением
различных зон деталей имеет следствием
неравномерное распределение
температуры в деталях. Так, перепады
температуры вблизи «огневой» поверхности
чугунной головки цилиндра могут
достигать 180 °С, поршня из алюминиевого
сплава — 100 °С, чугунной гильзы — 70
°С. Практические испытания показали,
что максимальная температура чугунной
головки цилиндра и поршня из
алюминиевого сплава не должна превышать
350 °С, головки цилиндра из алюминиевого
сплава — 240 °С, гильзы цилиндра —
160...180 °С.
Для
гильзы цилиндра ограничивается и
минимальная температура в связи с
ее влиянием на условия конденсации
водяного пара, особенно при применении
топлив, содержащих серу. Конечно, и
приведенные цифры должны рассматриваться
как ориентировочные, так как на
предельно допустимую температуру
влияют конструкция и конкретные
условия работы детали. Последнее
может быть проиллюстрировано приведенными
выше различиями в максимально
допустимой температуре поршней и
головок цилиндров, изготовленных
из алюминиевого сплава. Для головок
цилиндра по условиям нагружения
предельная температура значительно
ниже.
Методы
управления тепловой напряженностью,
естественно, связаны с факторами, ее
определяющими. Конструкциям деталей,
применяемым материалам и условиям
охлаждения соответствуют конкретные
допустимые уровни тепловых нагрузок.
Справедливо и другое утверждение —
определенному уровню тепловых нагрузок
должен соответствовать правильный
выбор прочих факторов, обусловливающих
тепловую напряженность деталей.
В
последние годы предпринимаются попытки
обеспечения надежной работы двигателей
с пониженным отводом теплоты при
существенно более высокой температуре
поверхности гильзы цилиндра и
использовании специальных смазочных
материалов.
Существенному
снижению температуры поршня, особенно
критических его зон, способствует
применение охлаждаемых конструкций.
Снижению температуры и градиентов
температур в деталях способствуют
теплоизолирующие покрытия. При этом
вы- 206
сокими
оказываются температуры и градиенты
температур в самом покрытии, отсюда
повышенные требования к их свойствам.
Заметного снижения тепловой напряженности
можно достигнуть и путем рационального
конструирования системы охлаждения.
При этом, как правило, системы жидкостного
охлаждения эффективнее систем
воздушного охлаждения. Под эффективностью
здесь понимается свойство обеспечения
заданного теплового состояния при
минимальных затратах работы на привод
агрегатов системы охлаждения.
При
конструировании систем охлаждения
стремятся к увеличению интенсивности
охлаждения наиболее нагретых участков
без увеличения общего количества
отводимой в систему теплоты. В частности,
заметного снижения температуры в
перемычке между клапанами головки
цилиндра можно достигнуть, используя
для подвода жидоости сверленые каналы.
В
процессе эксплуатации тепловая
напряженность двигателя может возрасти
вследствие:
эксплуатации
дизеля в условиях высокогорья или
чрезмерно высоких температур
окружающей среды;
отложения
накипи в рубашках охлаждения двигателей
с жидкостным охлаждением или загрязнения
оребрения двигателей с воздушным
охлаждением;
нарушений
в нормальном протекании процесса
сгорания вследствие использования
топлив с несоответствующими двигателю
физико-химическими и моторными
свойствами и несоблюдения оптимальных
регулировок систем питания, впрыскивания
и зажигания.
При
необходимости эксплуатации дизелей в
условиях пониженной плотности
воздуха целесообразно в соответствии
с рекомендациями завода-изготовителя
пересмотреть величину предельной
подачи топлива. В эксплуатации очень
важно сохранять неизменными тепловую
эффективность и гидравлические
сопротивления охладителя наддувочного
воздуха.
Важное
значение имеет также сохранение условий
охлаждения деталей благоприятными
в течение всего срока эксплуатации.
Для этого, в частности, необходимо
избегать заметных отложений в
элементах системы охлаждения.
Безопасные
предельные степени форсирования дизеля
наддувом в большой мере зависят от
принятого способа смесеобразования
или типа камеры сгорания. При большой
величине d^/D
камеры
сгорания обеспечивают более равномерное
распределение тепловой нагрузки по
их поверхности и, как следствие, снижение
перепадов температуры. Это обеспечивает
возможность достижения более высокой
степени форсирования наддувом без
превышения максимально допустимых
температур деталей.
207
4.3.2.
ТВПЛОВОЙ БАЛАНС ДВИГАТЕЛЯ
Тепловой
баланс двигателя, или внешний тепловой
баланс, представляет собой определенное
опытным путем распределение теплоты,
вводимой в двигатель с топливом, на
полезно используемую теплоту и
отдельные виды потерь:
во
=
бе + бгаи + Qm
+
Qna
+
Qx.c.
"t" богач
где
Q0
—
количество теплоты, вводимой в двигатель
с топливом за определенный отрезок
времени, например за 1 ч: Q0=GrHu;
Qe
—
количество теплоты, превращенной в
полезную работу; Qe=G?Har}e;
gOM
—
количество теплоты, передаваемой
охлаждающей ЖИДКОСТИ, Qmл^^-охл^ип
^м) ЗДвСЬ Сцц, Gout
удельная
теплоемкость и расход охлаждающей
жидкости; <юи1и
— температура охлаждающей жидкости
соответственно на выходе и входе
системы; QM
—
количество теплоты, передаваемой
смазочному маслу (этот член теплового
баланса выделяется обычно при наличии
на двигателе автономного теплообменника
для охлаждения смазочного масла и
определяется аналогично Q^,
в
большинстве случаев включается в
остаточный член теплового баланса);
Qnv
—
потеря теплоты с ОГ; Qn3=Gr[M2(iic^)tr—
—Mt
(jicp)Q;
Qg_c
— теплота,
не выделившаяся в двигателе вследствие
неполноты сгорания. Для ее определения
необходимо знать состав продуктов
сгорания и теплоту сгорания каждого
из продуктов неполного окисления
топлива. При а>1 этот член не определяется,
и соответствующая ему часть теплоты
включается в бост! при а<1
можно вычислить количество теплоты,
которое теоретически не может выделиться
из-за недостатка воздуха, по выражению
Qxm=AHaGT.
При
этом теплота, соответствующая разнице
между 6*.e
и
О™,
также включается в Q^.
В
Q^
кроме
О».
О,-
или бя.в—б™
входит также теплота, рассеиваемая в
окружающую среду внешними поверхностями
двигателя и его агрегатов, а также
теплйта, соответствующая кинетической
энергии ОГ. На величину Qm,
естественно,
влияет погрешность определения
составляющих теплового баланса. Теплоту
бои, QM
и
Q„3
используют при расчете систем охлаждения,
смазки и наддува.
По
величине Q^e
можно
судить о степени неполноты сгорания
и наметить пути повышения теплоиспользования,
по величине же Qovt
—
лишь ориентировочно о резервах повышения
теплоиспользования
путем более рационального охлаждения
деталей. Последнее связано с тем,
что в Qora
входит
не только теплота, передаваемая от
газов в цилиндре (уменьшением кото
208
рой
можно повысить но и теплота, передаваемая
от газов охлаждающей жидкости в выпускном
канале (а в случае охлаждаемого выпускного
трубопровода — ив трубопроводе), а
также значительная часть теплоты,
соответствующей механическим потерям
(остальная часть последней передается
через масло и рассеивается наружными
поверхностями двигателя). На величину
щ
влияет не только общее количество
теплоты, переданной от РТ охлаждающей
жидкости, но и зависимость этих потерь
от положения поршня. Поэтому для анализа
влияния на т/1
тепловых
потерь привлекается внутренний тепловой
баланс, дающий представление о
динамике этих потерь и преобразования
теплоты в работу (см. § 3.6).
Тепловой
баланс можно определить в процентах
от всего количества введенной теплоты.
Тогда
100
~ Цс
~Ь Ц01л
QM
“Ь ?ILC
+ 9«сг>
где
qe=Qe
100/Q0;
qm*=Qw
1ОО/0о; = 100/£>о
и т. д.
Как
видно из графика (рис. 4.9, а),
на режиме полной нагрузки наиболее
весомыми членами теплового баланса
являются потери с ОГ и полезно используемая
теплота (здесь q^c
включено
в ?«т)- Доля теплоты, передаваемой
охлаждающей жидкости, меньше. Это
связано частично с тем, что объектом
рассмотрения является дизель с наддувом.
Зависимости qe
от
режима работы рассмотрены ранее. Потеря
дохл
уменьшается с ростом нагрузки

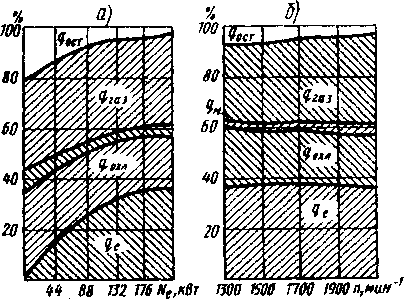

Рис.
4.9. Тепловой баланс автотракторного
дизеля с газотурбинным наддувом: а
-
в функции мощности при n
=*
coast;
б
- в функция частоты вращения при
расположе
209
нии
рейгв топливного насоса на упоре
в
частоты вращения. Последнее связано с
преобладающим в лаянием уменьшения
времени теплообмена. Доля потерь с ОГ
мало зависит от нагрузки и, как правило,
увеличивается с ростом п.
На характер qTt3
=/(л),
естественно, влияет уменьшение времени
охлаждения продуктов сгорания с ростом
п.
Характер изменения 9М
с режимом работы можно объяснить
изменением доли индикаторной работы,
затрачиваемой на механические потери.
Теплота боя мало зависит от режима
работы, поэтому возрастает при
уменьшении частоты вращения и особенно
нагрузки двигателя.
