18. Призначення, класифікація та характеристики лічильників. Схема двійкового підсумовуючого лічильника із послідовним перенесенням.

Счётчик числа импульсов — устройство, на выходах которого получается двоичный (двоично-десятичный) код, определяемый числом поступивших импульсов (строится на триггерах).

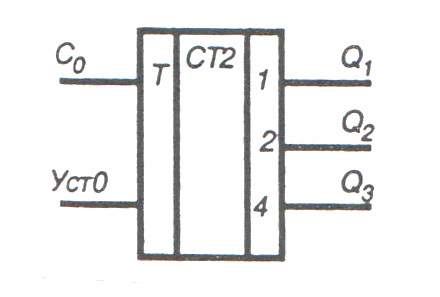

Рис. Счётчики обозначают через СТ (от англ. counter).

Счётчики классифицируют:

• по числу устойчивых состояний триггеров

  • на двоичных триггерах

  • на троичных триггерах^[1]

  • на n-ичных триггерах

• по модулю счёта:

  • двоично-десятичные (декада);

  • двоичные;

  • с произвольным постоянным модулем счёта;

  • с переменным модулем счёта;

• по направлению счёта:

  • суммирующие;

  • вычитающие;

  • реверсивные;

• по способу формирования внутренних связей:

  • с последовательным переносом;

  • с ускоренным переносом;

    • с параллельным ускоренным переносом;

    • со сквозным ускоренным переносом;

  • с комбинированным переносом;

  • кольцевые;

• по способу переключения триггера:

  • синхронные;

  • асинхронные;

• Счётчик Джонсона

Основными параметрами счетчика являются:

• модуль счета или коэффициент пересчета К_сч (предельное число импульсов, которое может быть им сосчитано);

• быстродействие счетчика.

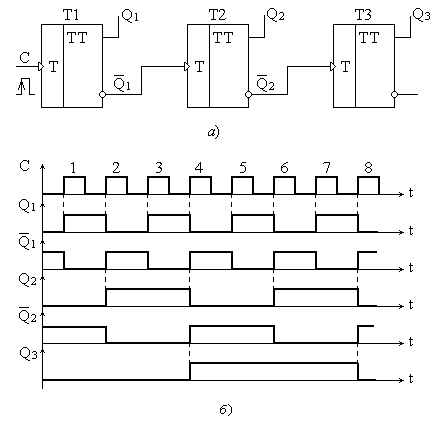

Рис. 5.14.Структурная схема и временная диаграмма работы трехразрядного двоичного суммирующего счетчика на основе Т-триггеров с прямым динамическим счетным входом.

19. Призначення. Класифікація та характеристики лічильників. Схема двійкового віднімаючого лічильника з послідовним перенесенням.

Счётчик числа импульсов — устройство, на выходах которого получается двоичный (двоично-десятичный) код, определяемый числом поступивших импульсов (строится на триггерах).

Рис. Счётчики обозначают через СТ (от англ. counter).

Счётчики классифицируют:

• по числу устойчивых состояний триггеров

  • на двоичных триггерах

  • на троичных триггерах^[1]

  • на n-ичных триггерах

• по модулю счёта:

  • двоично-десятичные (декада);

  • двоичные;

  • с произвольным постоянным модулем счёта;

  • с переменным модулем счёта;

• по направлению счёта:

  • суммирующие;

  • вычитающие;

  • реверсивные;

• по способу формирования внутренних связей:

  • с последовательным переносом;

  • с ускоренным переносом;

    • с параллельным ускоренным переносом;

    • со сквозным ускоренным переносом;

  • с комбинированным переносом;

  • кольцевые;

• по способу переключения триггера:

  • синхронные;

  • асинхронные;

• Счётчик Джонсона

Основными параметрами счетчика являются:

• модуль счета или коэффициент пересчета К_сч (предельное число импульсов, которое может быть им сосчитано);

• быстродействие счетчика.

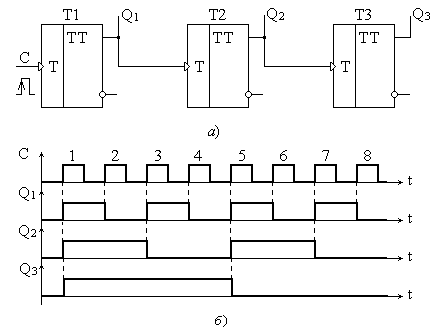

Рис. 5.16. Структурная схема и временная диаграмма работы трехразрядного двоичного вычитающего счетчика на основе Т-триггеров с прямым динамическим счетным входом.
