4.Способы определения плановых координат: геодезические засечки, триангуляция, полигонометрия, трилатерация.

Геодезические засечки- способ определения положения точки (опорного пункта в геодезии, орудия или цели в артиллерии) путём измерения длин отрезков, соединяющих эту точку с некоторыми заданными точками, или углов между направлениями этих отрезков.

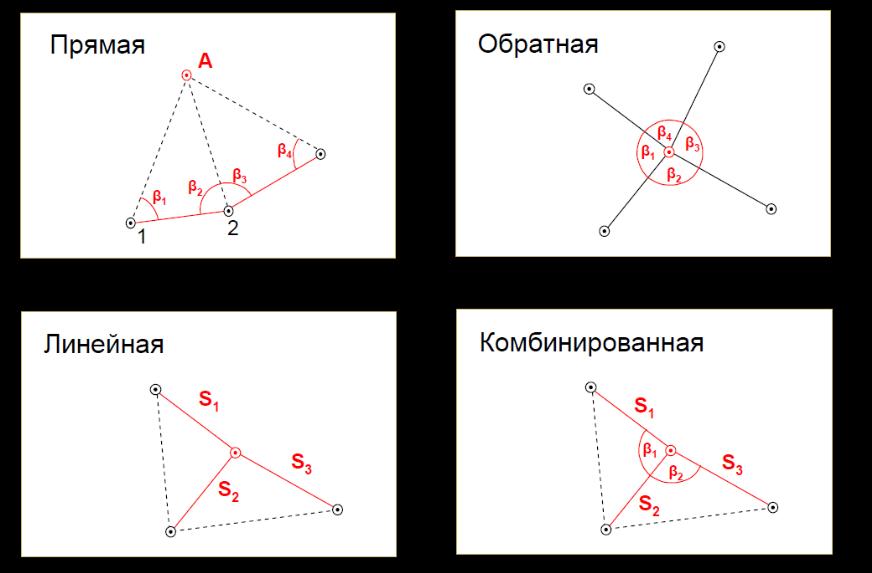

Засечки: -Линейные -обратные -прямая -комбинирована

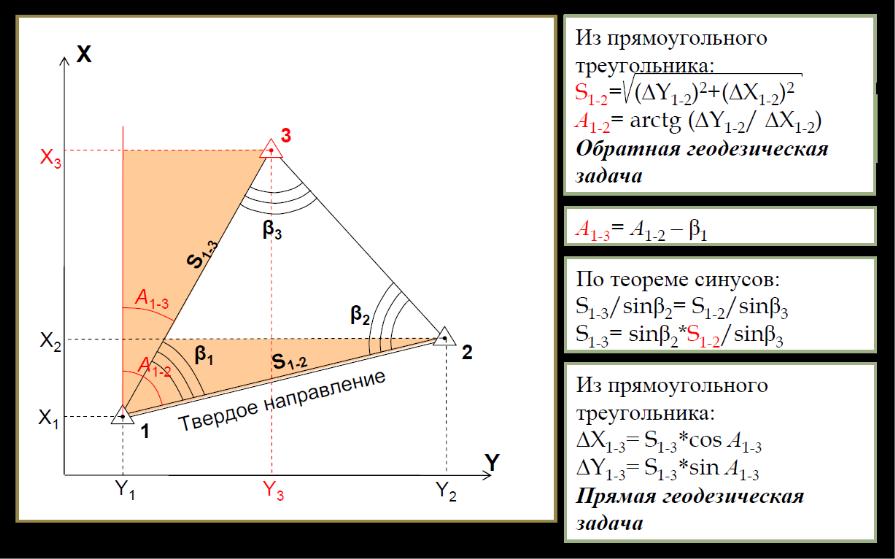

Триангуляция-способ передачи плановых координат, основанный на измерении внутренних углов в треугольниках

Полигонометрия-заключается в разбивке полигонов на местности и прокладывании теодолитных ходов по точкам полигонов.

Теодолитные ходы бывают замкнутые и разомкнутые.

Трилатерация-способ определения плановых координат, основанный на измерении длин сторон четырехугольников

Координаты определяют по схеме линейной засечки

Измеряют все стороны и диагонали четырехугольника для контроля качества измерений

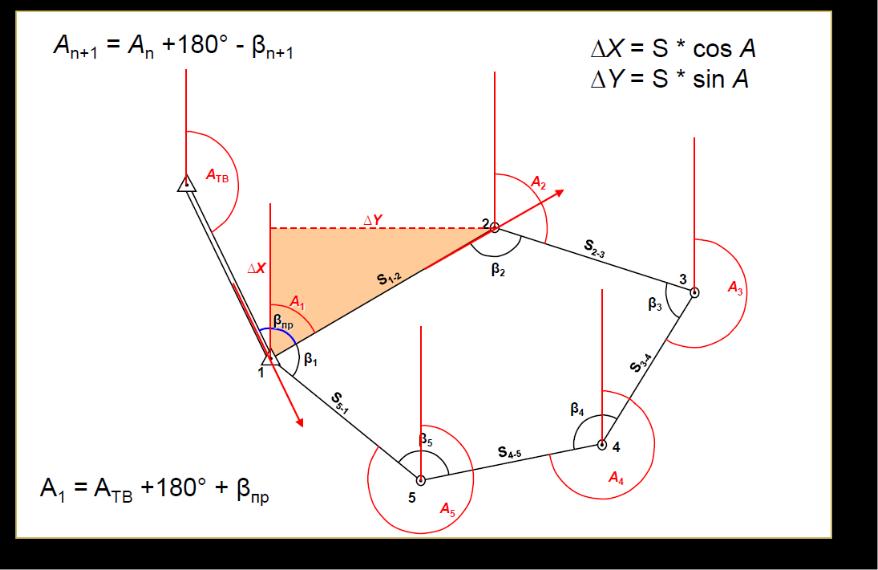

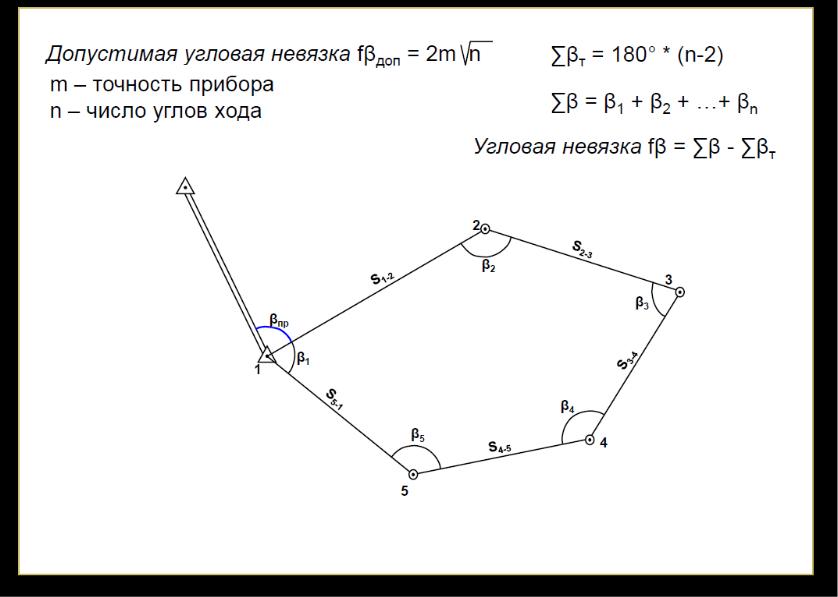

5.Замкнутый теодолитный ход

6.Способы измерения длин линий: лазерный и светодальномеры, нитяной дальномер, определение неприступного расстояния

Лазерный и светодальномер

Принцип: вычисление расстояния между двумя точками как функции времени прохождения этого расстояния электромагнитным сигналом

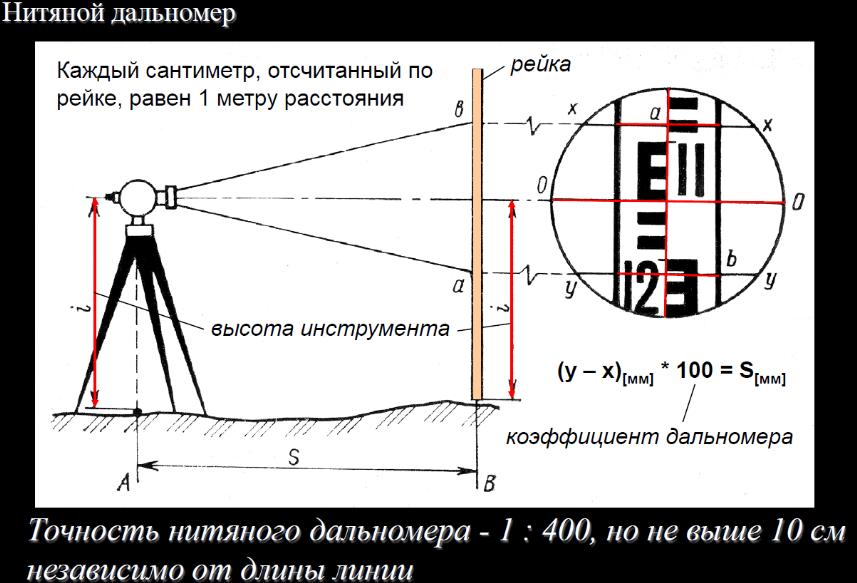

Нитяной дальномер

Не является самостоятельным прибором. Совмещен с теодолитом, нивелиром и т.д.

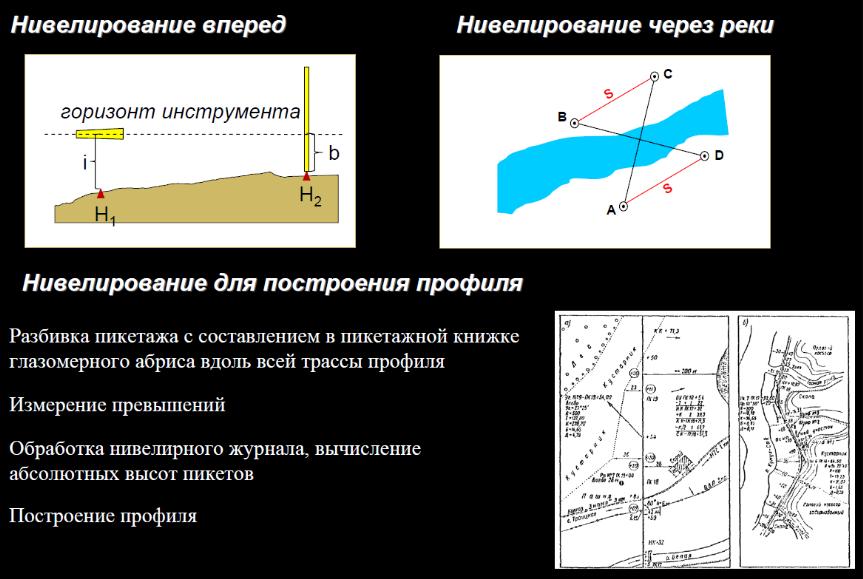

7.Виды нивелирования

Нивелирование-совокупность работ по измерение превышений

Виды: -геометрическое -тригонометрическое -барометрическое -аэрорадионивелирование -гидростатическое

8.Геометрическое нивелирование

Погрешности при геометрическом нивелировании:

-погрешность главного условия нивелира -влияние рефракции ( че то с фокусировкой глаз) -кривизна земной поверхности -наклон реек относительной отвесной линии -погрешность аппроксимации (замена одних объектов другими) отсчетов по рейкам

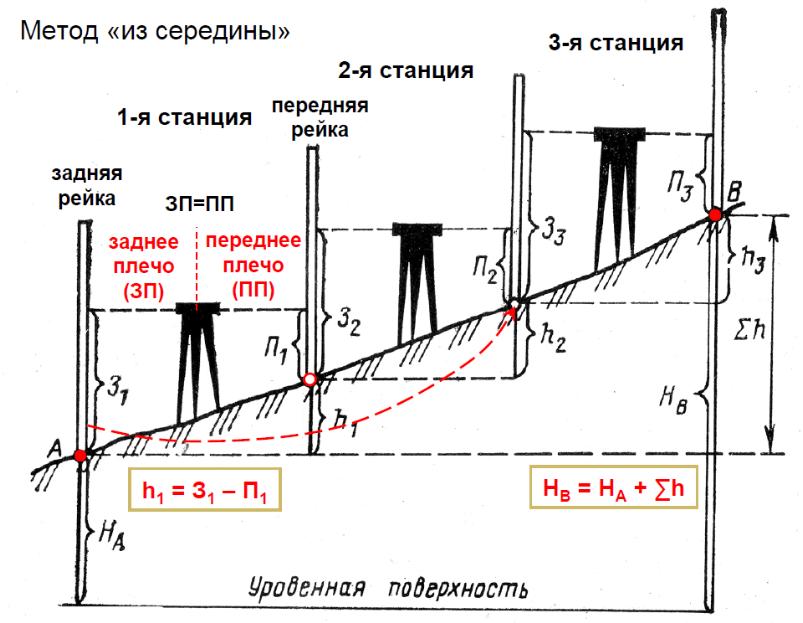

Чтобы суммарная погрешность была минимальной, применяют метод нивелирования из середины

9.Нивелир: устройство и принцип измерений

Нивелир-прибор для определений превышений. Возможно измерить дальность расстояний

Главное условие нивелира- его визирная ось должна быть горизонтальной

Погрешности: систематические и случайные.

Нивелир Н-3

1- корпус, 2 — мушка, 3,8 — уровни, 4 — наводящий винт, 5 — упругая пластинка, 6 — подъёмные винты, 7 — подставка, 9 — элевационный винт, 10 — опорная площадка, 11 — винт кремальеры, 12 — окуляр, 13 — зрительная труба

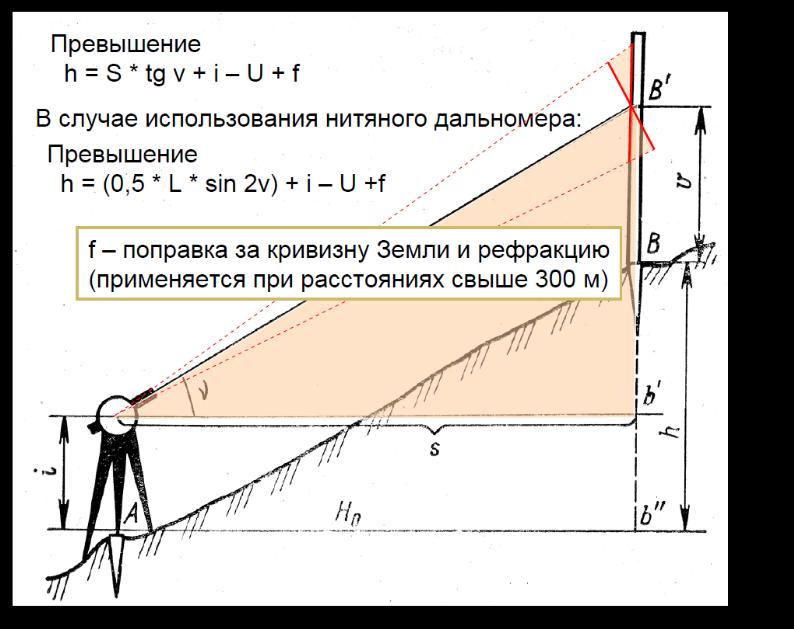

10.Тригинометрическое нивелирование

11.Государственная геодезическая сеть.

Государственная геодезическая сеть (ГГС) – совокупность геодезических пунктов, расположенных равномерно по всей территории и закрепленных на местности специальными центрами, обеспечивающими их сохранность и устойчивость в плане и по высоте в течение длительного времени

1 уровень: пункты фундаментальной астрономо-геодезической сети (ФАГС) 50-7- пунктов на оасстоянии 700-800 км. -Метод радиоинтерферометрии со сверхдлинной базой

II уровень: пункты высокоточной геодезической сети (ВГС) 500-700 пунктов на расстоянии 150-300 км

III уровень: пункты спутниковой геодезической сети I класса (СГС-1) плотность расположения пунктов: 1 на 1000-2000 кв. км - Метод спутникового позиционирования

Мировые геодезические сети: •изучение особенностей вращения Земли •высокоточное определение центра масс Земли •изучение движения земных полюсов •изучение дрейфа континентов •ориентирование осей геоцентрической пространственной системы координат •обеспечение высокоточной координатной основы систем спутникового позиционирования

Гравиметрическая сеть – система закрепленных на местности пунктов, в которых определено ускорение силы тяжести.

Предназначены для определения: •установления системы высот •уточнения параметров геоида и квазигеоида •решения прикладных задач

Пункты вблизи Санкт-Петербурга, Москвы и Иркутска включены в мировую гравиметрическую сеть.
