33.Общие сведения о методах изготовления зубчатых колёс

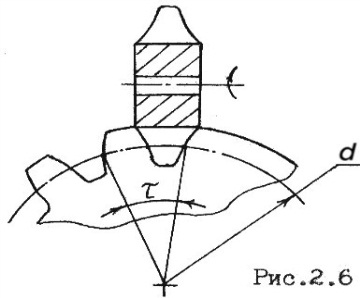

Существуют два принципиально различных метода изготовления зубчатых колес - метод копирования и метод обкатки (огибания). При м етоде копирования профиль инструмента точно совпадает с профилем впадины изготовляемого колеса. В качестве инструмен­та используются модульная дисковая (рис.2.6) или пальцевая фре­за, фасонный резец и др. После обработки каждой впадины заготовка поворачивается на один угловой шаг: .

Процесс повторяется до тех пор, пока не будут нарезаны все зубья (  - центральный угол). Так как форма эвольвенты зависит от ра­диуса основной окружности, то колеса одного модуля, но с разным числом зубьев должны нарезаться фрезами с различной кривизной эвольвенты. Но бесконечное количество фрез иметь невозможно, поэтому промыш­ленностью изготавливаются комплекты, состоящие из 8 фрез. Это приводит к неточности изготовления колес. Вторым существенным н едостатком метода копирования является низкая производитель­ность труда. При методе обкатки инструмент и заготовка имеют такое же относительное движение, как два зубчатых колеса в зацеплении.

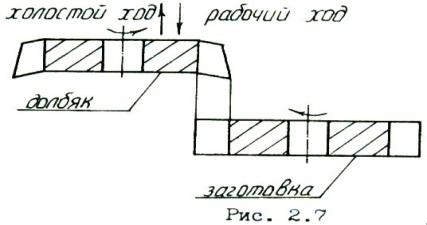

Поэтому инструмент представляет собой колесо с зубьями эвольвентного профиля, заточенными для осуществления резания. Такое инструментальное колесо называется долбяком (рис. 2.7).

Кроме долбяка используется зуборезная рейка с прямолинейными профилями зубьев или червячная фреза, которая в нормальном сече­нии витков имеет профиль рейки. Преимущества метода обкатки – вы­сокая производительность, большая точность, возможность нарезания колес одного модуля с различными числами зубьев одним и тем же инструментом.

34.Балки. Виды реакций. Балочные системы. Разновидности опор и виды нагрузок.

Балкой называется конструктивная деталь какого-либо сооружения, в большинстве случаев выполненная в виде прямого бруса с опорами в двух или более точках.

Стержневая связь

Свободное опирание

Жесткая заделка:

По способу приложения силы бывают сосредоточенными и распределенными

Сосредоточенная сила.

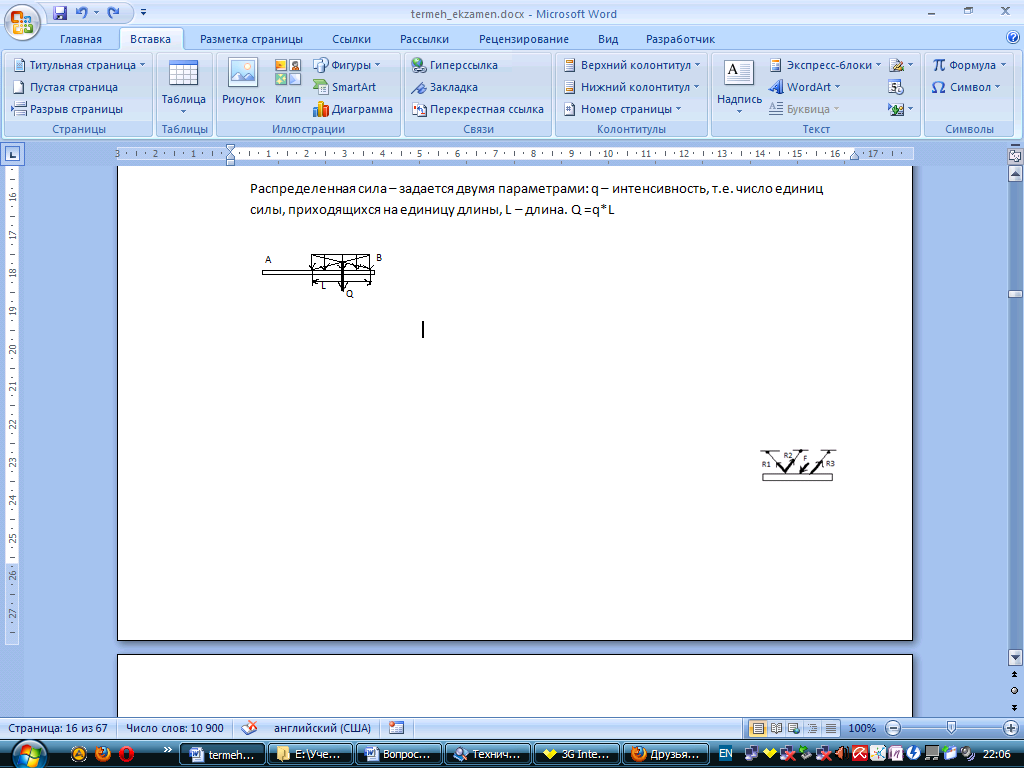

Распределенная сила – задается двумя параметрами: q – интенсивность, т.е. число единиц силы, приходящихся на единицу длины, L – длина. Q =q*L

35.Определение усилий в стержнях по методу Риттера.

a/2

Ra =40кН ; R_B = 20кН ; F = 60кН

R_B

Определим усилие в стержне 6. Проводим сечение I-I, отбрасываем левую часть и рассматриваем оставшуюся. Чтобы определить усилия N6 независимо от N7 и N8 составляем уравнения моментов относительно точки К (точки Риттера), которая лежит на пересечении N7 и N8.

∑Mi(k) = 0

-N6*a/2+RB1.5a = 0

N6 =20*3 =60

∑Yi=0

N7*cos45+ RB=0

N7=-28.3

∑Mi(L) = 0

N8*a/2+ RB * a =0

N8 = -40

36.Состав машины: узел, механизм, звено, кинематическая пара, кинематическая цепь.

Машина – устройство, выполняющее механическое движение для преобразования энергии материалов и информации с целью замены или облегчения физического и умственного труда человека.

Узел - это законченная сборочная единица, состоящая из ряда деталей имеющих общее функциональное назначение. (подшипник, муфта и т.д.)

Механизм - кинематическая цепь, в состав которой входит неподвижное звено (стойка) и число степеней свободы которой равно числу обобщенных координат, характеризующих положение цепи относительно стойки.

Механизмом называется система твердых тел, предназначенная для передачи и преобразования заданного движения одного или нескольких тел в требуемые движения других твердых тел

Звено - твердое тело или система жестко связанных тел, входящих в состав механизма. Кинематическая цепь - система звеньев, образующих между собой кинематические пары. Кинематическая пара - подвижное соединение двух звеньев, допускающее их определенное относительное движение.

37.Гибкость стержней

- гибкость стержня. Она зависит от геометрических параметров сечения, условий закрепления стержня, его длины, вида нагружения. Если принять, что , то можем найти предельную гибкость стержня . Т.о. применимость формулы Эйлера определяется условием , т.е. ее используют только тогда. Когда гибкость рассчитываемого стержня не меньше предельной. Если , то критическое напряжение определяется по формуле Ясинского , a и b – экспериментальные коэффициенты, зависят от свойств материала. В зависимости от гибкости стержни можно условно поделить на 3 группы: 1. Стержни большой гибкости ; 2. Стержни средней гибкости ; 3. Стержни малой гибкости (расчет на устойчивость не проводится).
