Раздел 3.1 конструкции крупноблочных зданий (лекция – 4 часа).

Конструкции крупноблочных зданий являются полносборными. Наружные и внутренние стены, фундаменты, лестницы перекрытия монтируют из конструкций заводского изготовления. Крупноблочные здания являются бескаркасными. Для зданий высотой до 5 этажей применяют бескаркасную систему с продольными несущими стенами, а для зданий повышенной этажности — с большим или смешанным шагом поперечных стен.

Наружные стены в пределах высоты этажа членят по горизонтали на два, три или четыре ряда блоков. Соответственно эти разрезки стен называют двух-, трех и четырехрядными.

Для зданий высотой этажа 2,8 м обычно применяют двухрядную разрезку как наиболее индустриальную. Для зданий высотой этажа 3,3 м наряду с двухрядной могут применять трех- и четырехрядную. При трехрядной разрезке простенки членят по высоте на два разновысоких блока, а при четырехрядной — на три блока одинаковой высоты.

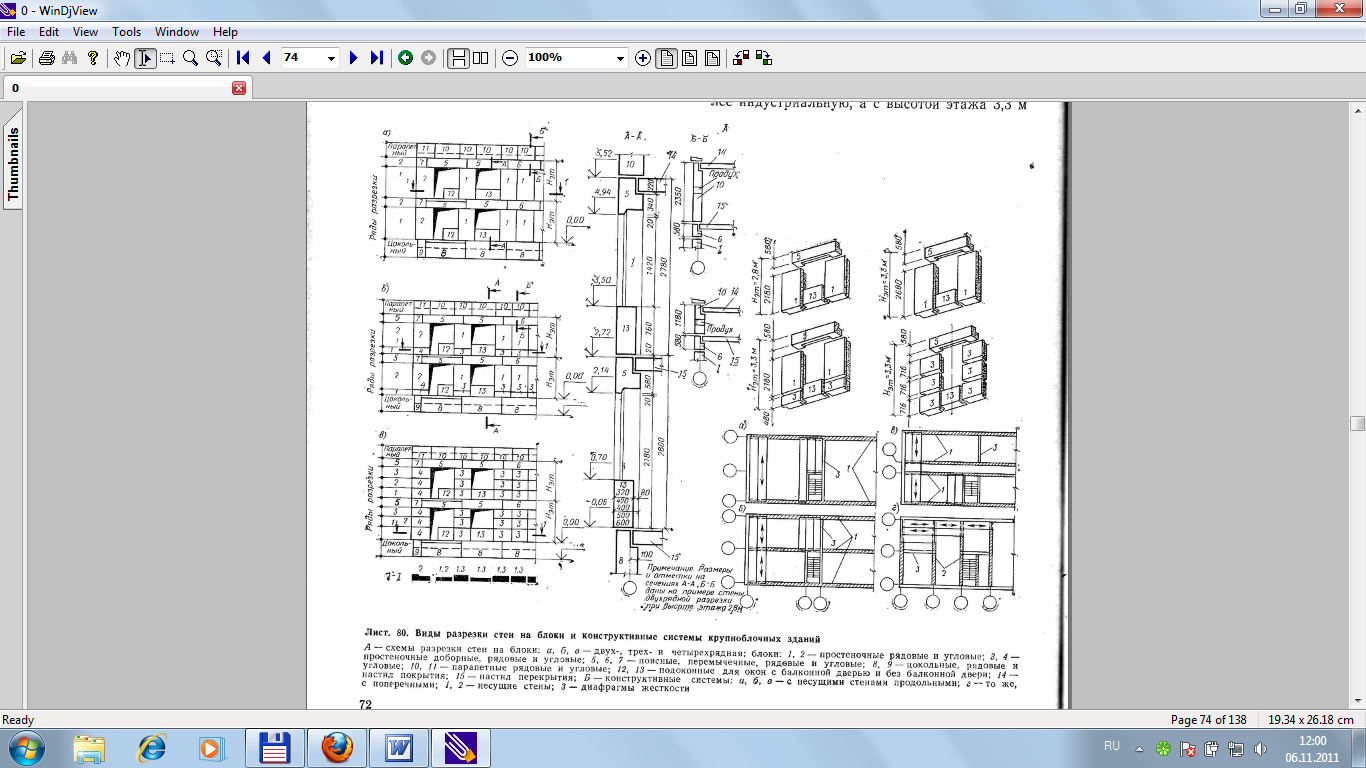

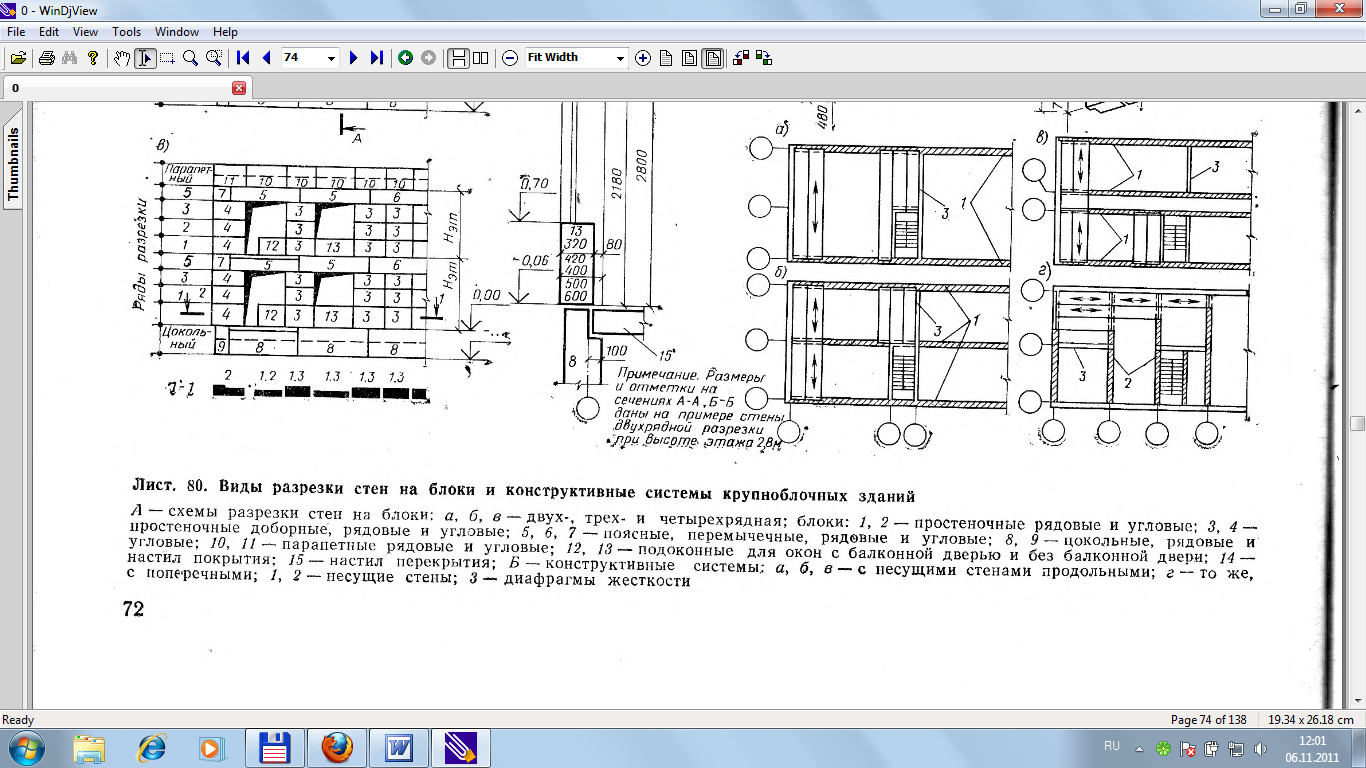

Т.Г. Маклакова стр. 72 рис. 80

\

Крупные блоки наружных стен выполняют из легких бетонов класса В 3,5…В 7,5. А блоки внутренних стен — В12,5 и В15.

Крупные блоки наружных стен подразделяют на:

-простеночные – угловые, рядовые, доборные;

-поясные – рядовые, угловые, доборные;

-перемычечные – с балконной дверью и без балконной двери;

-цокольные – рядовые, угловые, доборные;

-парапетные;

-карнизные.

Необходимую прочность и устойчивость наружных стен крупноблочных зданий обеспечивают:

– подбором соответствующего класса бетона по прочности и раствора;

– кладкой стен на растворе с перевязкой вертикальных швов между блоками в рядах простеночных, поясных рядовых и угловых блоков;

– замоноличиванием вертикальных стыков между блоками легким бетоном класса В 7.5;

– стальными связями между блоками наружных и внутренних стен;

– опиранием перекрытий на стены по слою цементно-песчаного раствора и стальными связями поясных и перемычечных блоков с настилами перекрытий и покрытий.

Внутренние стены. Крупные блоки внутренних стен подразделяют на стеновые вентиляционные и специальные (электроблоки, блоки лестничных клеток, чердака и др.). Внутренние стены из стеновых блоков могут иметь в пределах вы соты одного этажа однорядную и двухрядную разрезку. Однорядная разрезка наиболее распространенная, т.к. она уменьшает трудозатраты, повышает прочность и устойчивость, а также звукоизоляцию стен. При однорядной разрезке стены монтируют только из вертикальных (простеночных) блоков, которые могут быть глухими или с дверными проемами. В случае применения только глухих простеночных блоков, в месте проема его перекрывают перемычечным блоком. При двухрядной разрезке стены монтируют из вертикальных (простеночных) и горизонтальных поясных блоков.

Т.Г. Маклакова стр. 78 рис. 89

Панели перекрытий в крупноблочных зданиях применяют многопустотными высотой 220 мм. Укладывают их на бок по цементно-песчаному раствору с опиранием 90 мм.

Узлы сопряжений.

Наружные стеновые блоки друг с другом.

Т.Г. Маклакова стр. 76 рис. 85 узел 5,6, деталь А

Наружные стеновые блоки с внутренними.

Т.Г. Маклакова стр. 76 рис. 85 узел 7

Наружные стеновые блоки с панелями перекрытий.

Т.Г. Маклакова стр. 76 рис. 85 узел 12, 13, сечение 1- 1, 2-2

Внутренние блоки несущих стен

Т.Г. Маклакова стр. 78 рис. 92 узел 4-8 , деталь А
