1.9 Расчёт стыков балок
Стыки стенки и сжатого пояса делают прямыми. Стык растянутого пояса устраивают прямым, если напряжения в поясе не превышает расчётное сопротивление сварного соединения растяжению. В противном случае делают косым.

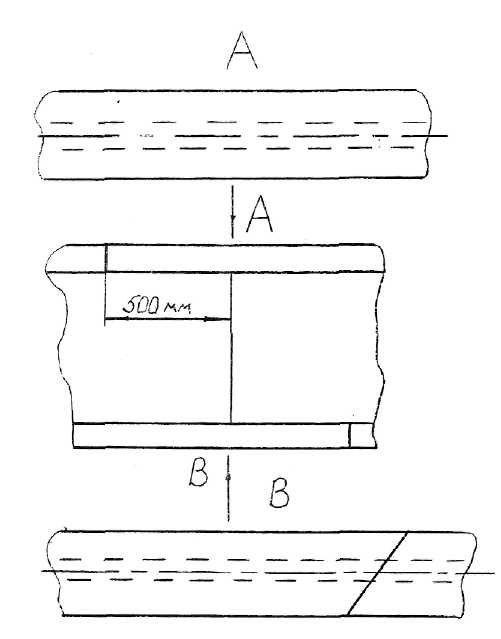

Рисунок 7 – Стыки балок
Стык каждого элемента балки рассчитываются на усилие (момент), воспринимаемое этим элементом. Стык стенки рассчитывают на действия изгибающего момента и поперечной силы.
Определяем изгибающий момент, приходящийся на стенку Мст, кН.см, по формуле
, (
41 )
где М – изгибающий момент, действующий в данном сечении (в месте
расположения стыка), кН.см;
Iст – момент инерции всего сечения стенки, см4;
Iх – момент инерции всего сечения балки, см4.
(
42 )
Определяем касательные напряжения в сварном стыковом шве Qw, кН/см2, от действия поперечной силы, по формуле
, (
43 )
где Q – поперечная сила, действующая в данном сечении, кН;
Sх – статический момент половины продольного сечения шва
относительно нейтральной оси, см3.
(
44)
Определяем нормативные напряжения в сварном шве σwМст, кН/см2, от изгибающего момента, по формуле
, (
45 )
где Wст – момент сопротивления сечения стенки балки, см3.
(
46 )
Кроме того, стыковой сварной шов стенки должен быть проверен на приведенные напряжения σwпр, кН/см2, по формуле
(
47 )
Определяем усилие N, кН, воспринимаемое поясом, по формуле
, (
48 )
где hо – расстояние между центрами тяжести поясов, см, в соответствии
с рисунком 3.
Тогда напряжение в растянутом поясе σwN, кН/см2, будет определено по формуле
, (
49 )
где Аш – площадь поперечного сечения пояса, см2.
(
50 )
