1.5 Проверка прочности и жёсткости скомпонованного сечения
балки
По назначенным размерам определяем геометрические характеристики сечения.
Определяем момент инерции сечения балки относительно оси х Ix, см4, по формуле
(
20 )
Определяем действительное значение момента сопротивления сечения балки Wд, см3, по формуле
, (
21 )
где h – высота балки, см.
( 22 )
Определяем статический момент половины сечения балки относительно оси х Sх, см3, по формуле
, (
23 )
где Аст – площадь сечения стенки балки, см2.
Производим проверку балки на прочность по нормальным напряжениям , кН/см2, от максимального изгибающего момента, по формуле
(
24 )
Производим проверку балки на прочность по касательным напряжениям , кН/см2, от максимальной поперечной силы, по формуле
,
( 25 )
где Rs – расчётное сопротивление материала срезу, кН/см2.
Производим проверку балки на жёсткость по относительному прогибу
, (
26 )
где Е – модуль упругости, Е = 21000 кН/см2;
[f/l] – нормативный прогиб, зависит от назначения балки и даётся
в условии.
1.6 Расчёт сварных швов, соединяющих пояса со стенкой

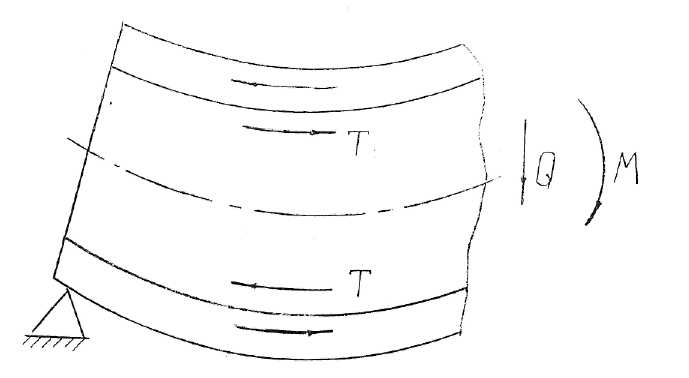

При работе балки на изгиб в сварных швах, соединяющих пояса со стенкой, возникают сдвигающие усилия Т, которые вызывают касательные напряжения .
Рисунок 2 – Балка сварная
Определяем величину сдвигающего усилия на длине 1 см балки Т, кН, по формуле
,
( 27 )
где Sпх – статический момент поясного листа, см3.
, (
28 )
где Адп – площадь поперечного сечения поясного листа, см2;
а – расстояние от нейтральной оси х до центра тяжести поясного
листа, см.
( 29 )

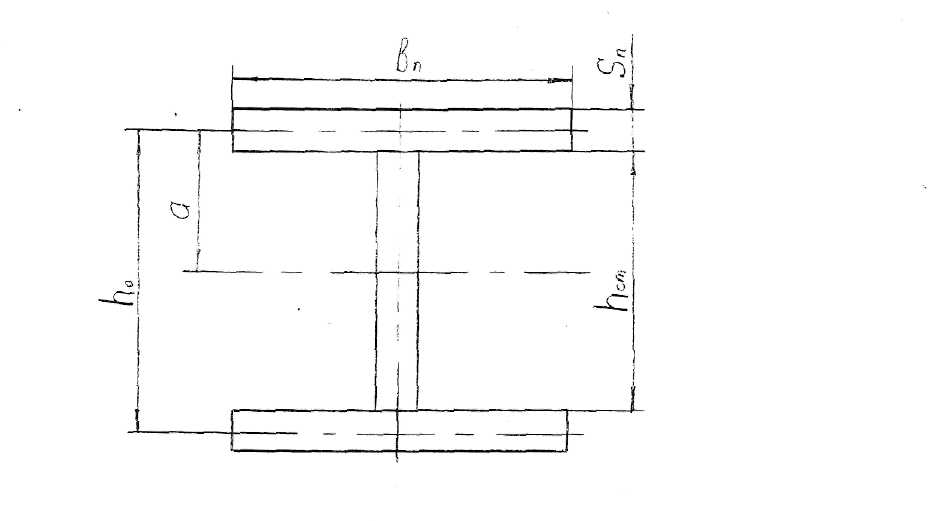

Рисунок 3 – Сечение балки
Определяем напряжение в сварных швах тw, кН/см2, по формуле
,
( 30 )
где Аш – площадь поперечного сечения сварных швов на длине 1 см,
см2.
,
( 31 )
где β – коэффициент, зависящий от способа сварки;
β = 0,7 при ручной дуговой сварке;
β = 0,85 при полуавтоматической сварке;
β = 1 при автоматической сварке;
Кf – катет сварного шва, см.
Тогда
