Министерство образования и науки Российской Федерации

Федеральное государственное образовательное учреждение

Среднего профессионального образования

«Бузулукский строительный колледж»

Кафедра общепрофессиональных дисциплин

Рассмотрено:

На заседании кафедры

Протокол № _______

«____» __________ 2010 г.

Зав. кафедрой: _________Кабаргина С.В.

Контрольные задания

По дисциплине: Инженерная графика

Для студентов заочного обучения специальностей:

«Строительство и эксплуатация зданий и сооружений»

«Монтаж, эксплуатация оборудования и систем газоснабжения»

Преподаватель: Сергунова Н.Н.

2010 -2011

  1. Введение

    1. Назначение курса инженерной графики

Инженерная графика - одна из дисциплин, составляющих общеинженерную подготовку техников. В результате изучения дисциплины студент должен:

-знать основные способы построения определенных графических моделей пространств;

- иметь навыки по построению изображений простых предметов;

  • знать структуру, стандартов ЕСКД и уметь пользоваться изученными стандартами этой системы;

  • иметь представление о соединениях деталей и уметь читать сборочные чертежи, а также выполнять эти чертежи с учетом требований стандартов.

  1. Основная часть

2.1 Общие сведения

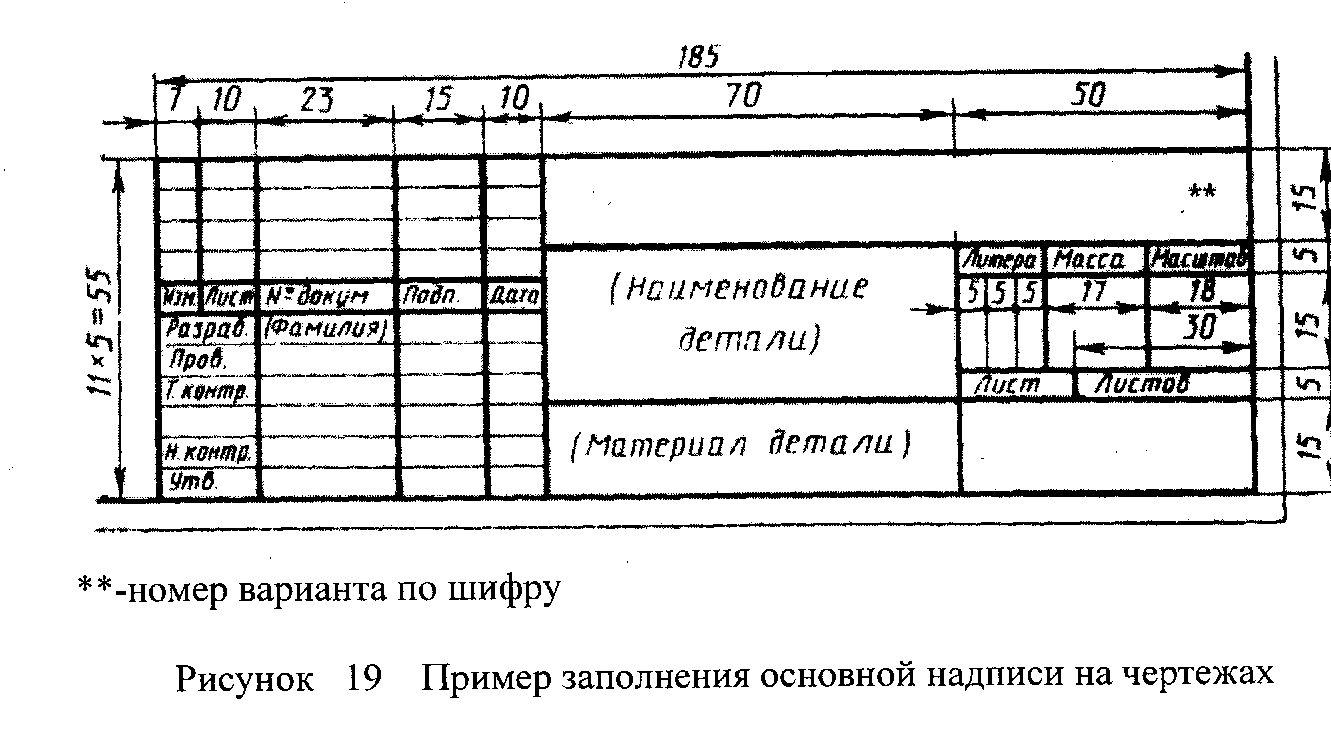

Графическую часть контрольной работы студенты выполняют карандашом на чертежной бумаге соответствующего формата. Задания на контрольную работу индивидуальные, по вариантам. Номер варианта выбирается по шифру. На всех чертежах контрольной работы в правом нижнем углу располагают основную надпись по форме 1 ГОСТ 2.104-81 (Образец в приложении на рис.19 )

Первая страница обложки контрольной работы формата АЗ должна быть оформлена чертежным шрифтом. (Образец в приложении на рис.20)

Выполненную работу необходимо прошить тесьмой и отправить на проверку к указанному сроку.

2.2 Содержание контрольной работы № 1 Задание №1.

Выполнить в трех проекциях чертеж модели. Выполнить необходимые разрезы. Проставить размеры. Заполнить основную надпись.

Указания к выполнению

Для выполнения данного задания студенту необходимо изучить темы: «Виды»; «Разрезы»; «Сечения»; «Выносные элементы». Пример выполнения задания №1 показан на рисунке 14 .

Индивидуальное задание в приложении.

Название работы: Модель.

Задание №2

Выполнить эскиз детали средней сложности. Деталь должна быть пустотелой с элементом резьбы, например , штуцер, тройник, крышка, корпус вентиля, фланец, втулка. Деталь следует подбирать на производстве, в быту. Перечерчивать деталь из методических указаний или из учебника запрещается. Эскиз выполняется на писчей бумаге формата А4 или А3 (в клеточку) карандашом. Лист должен иметь рамку и основную надпись по форме

Указания к выполнению:

Для выполнения данного задания студенту необходимо изучить темы: «Разрезы»; «Виды»; «Сечения»; «Резьбовые соединения». Пример оформления задания №2 в приложении рисунок 15 .

Название работы: Эскиз.

Задание №3

Изобразить упрощенно по ГОСТу 2.315-68 соединение деталей болтом, винтом, шпилькой. Заполнить спецификацию.

Указания к выполнению:

Ознакомиться с соответствующим разделом курса и стандартами. Перечертить изображение скрепляемых деталей с рисунка 1 в масштабе 1:1. Размеры А, В, С и размеры крепежных деталей взять из таблицы 1. Выполнить упрощенное изображение по соотношениям приведенном на рисунке . Проставить размеры, номера позиций, заполнить спецификацию. Пример выполнения задания №3 на рисунке 16

Название работы: Резьбовые соединения Задание №4

По заданному сборочному чертежу (рисунок 9 - 13) выполнить 4 рабочих чертежа на детали, выделенные знаком*. Выполнить изометрическое изображение одной из этих деталей с вырезом передней четверти. (образец рис. 17). Составить спецификацию для заданного сборочного чертежа по ГОСТу 2.108-68 ( образец в приложении на рис.18) Сборочный чертеж не перечерчивать.

Указания к выполнению:

Рабочие чертежи деталей выполняются в масштабе 1:1 или 2:1 на форматах А3 или А4 в зависимости от размеров детали, их сложности и количества изображений. Каждую деталь в машиностроительных чертежах располагают на отдельном формате чертежа, оформленного основной надписью.

Указание материала детали и шероховатости поверхностей не обязательно.

Изменить старое обозначение резьбы. Название каждому чертежу присваивается в соответствии с заданием.

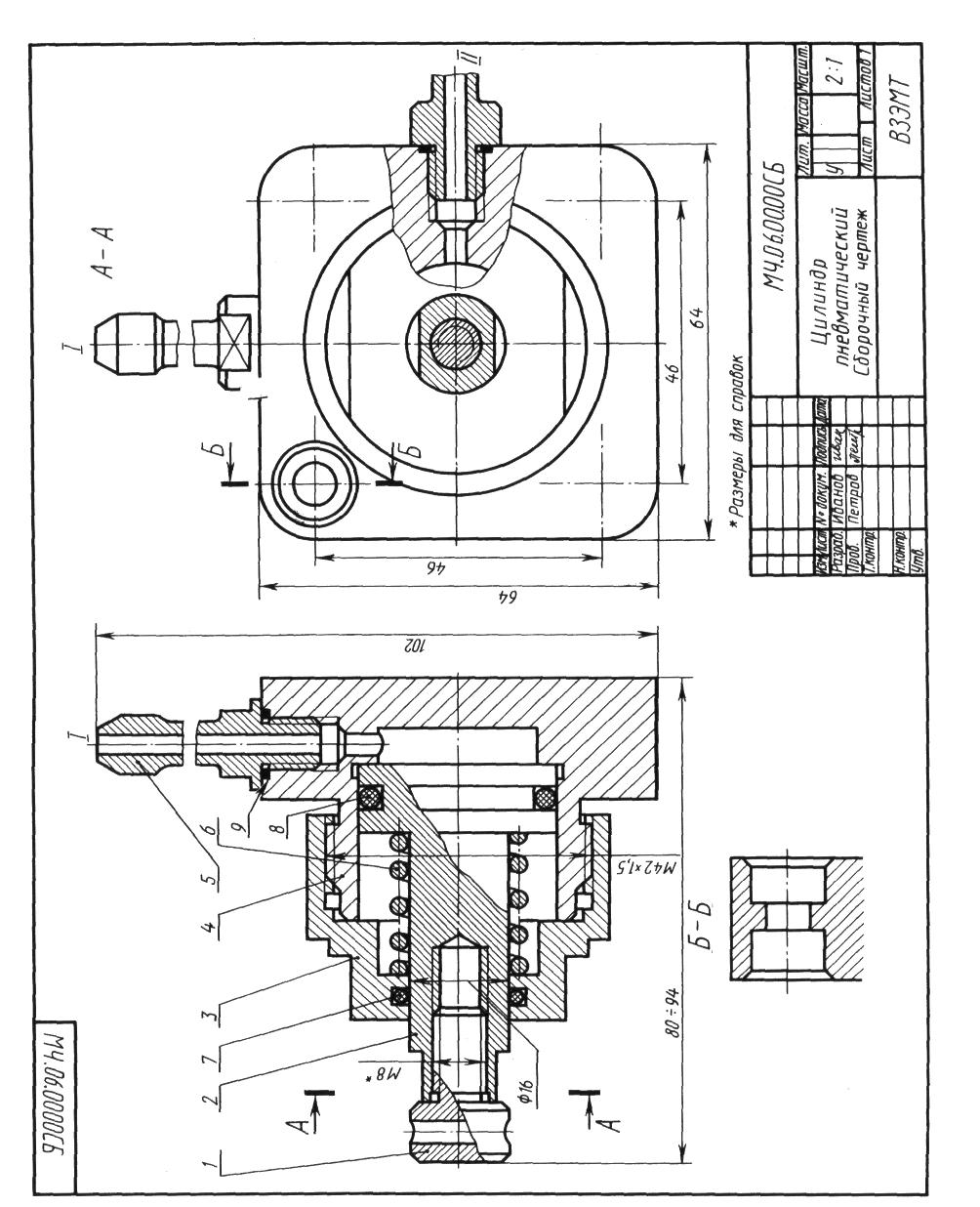

Цилиндр пневматический (Вариант 1,6,11,16,21,26) Рис. 3

Детали

1 Шток-1

2 Поршень-1*

3 Крышка-1*

4 Корпус-1*

5 Штуцер-2*

6 Пружина-1

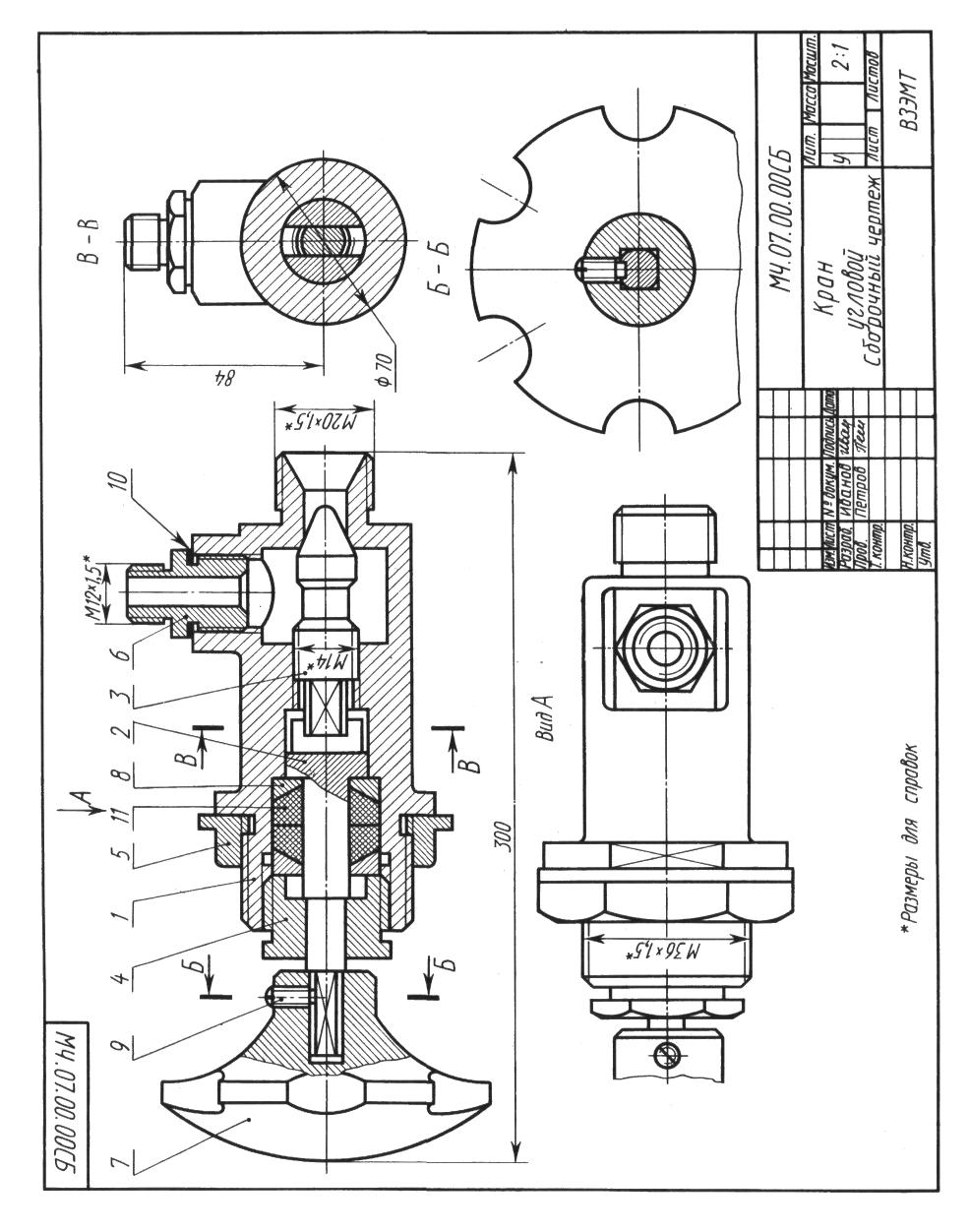

Кран угловой (Варианты 2,7,12,17,22,27) Рис. 4

Детали

1 Корпус-1*

2 Шток-1

3 Клапан-1*

4 Гайка прижимная-1*

5 Гайка-1

6 Штуцер-1*

7 Маховик-1

8 Кольцо-втулка-2

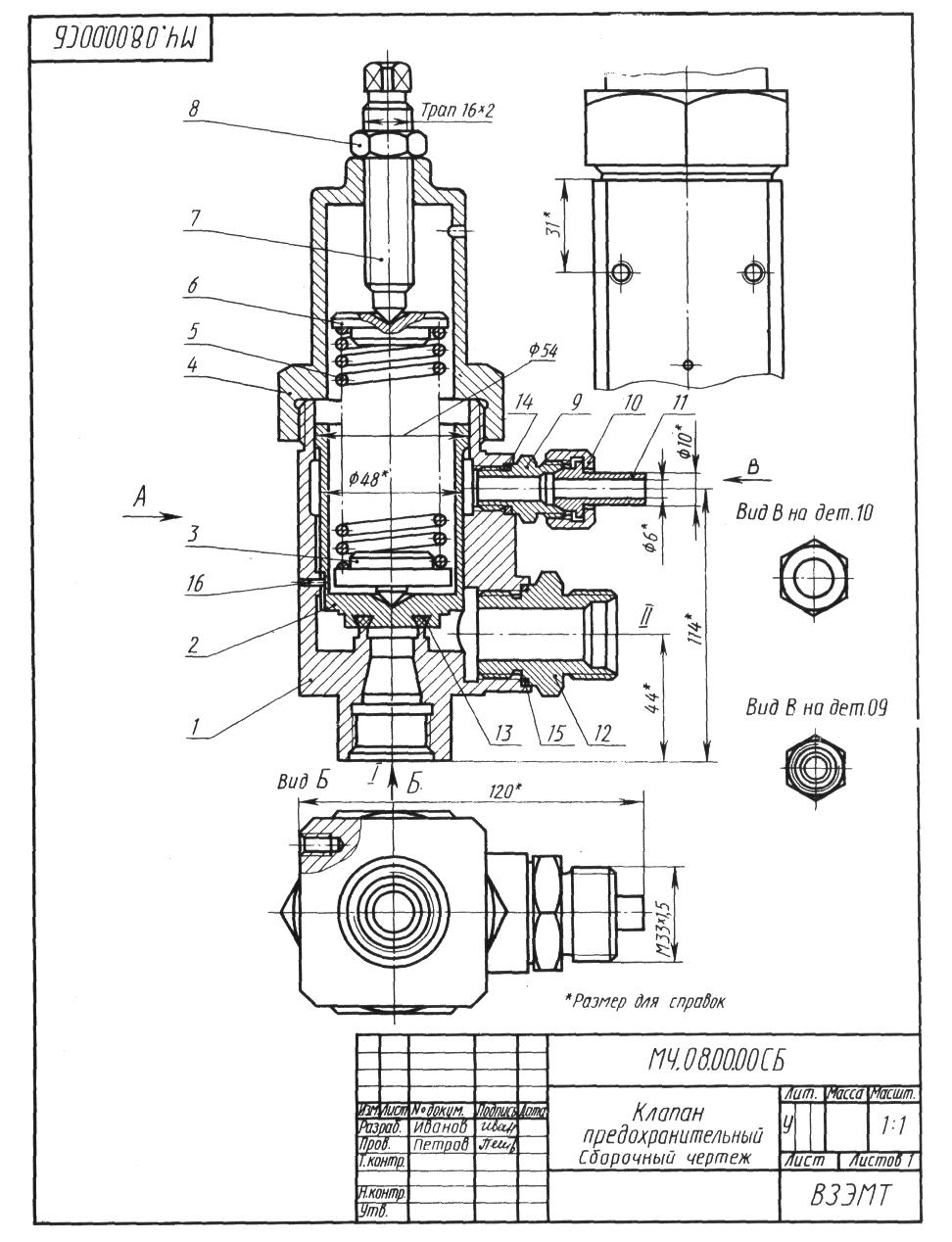

Клапан предохранительный (Варианты 3,8,13,18,23,28) Рис. 5

Детали

1 Корпус-1*

2 Клапан-1*

3 Упор нижний-1

4 Крышка-1*

5 Пружина-1

6 Упор верхний-1

7 Винт-1

8 Гайка контровочная-1

9 Штуцер-1

10 Гайка накидная-1

11 Ниппель-1

12 Штуцер-1*

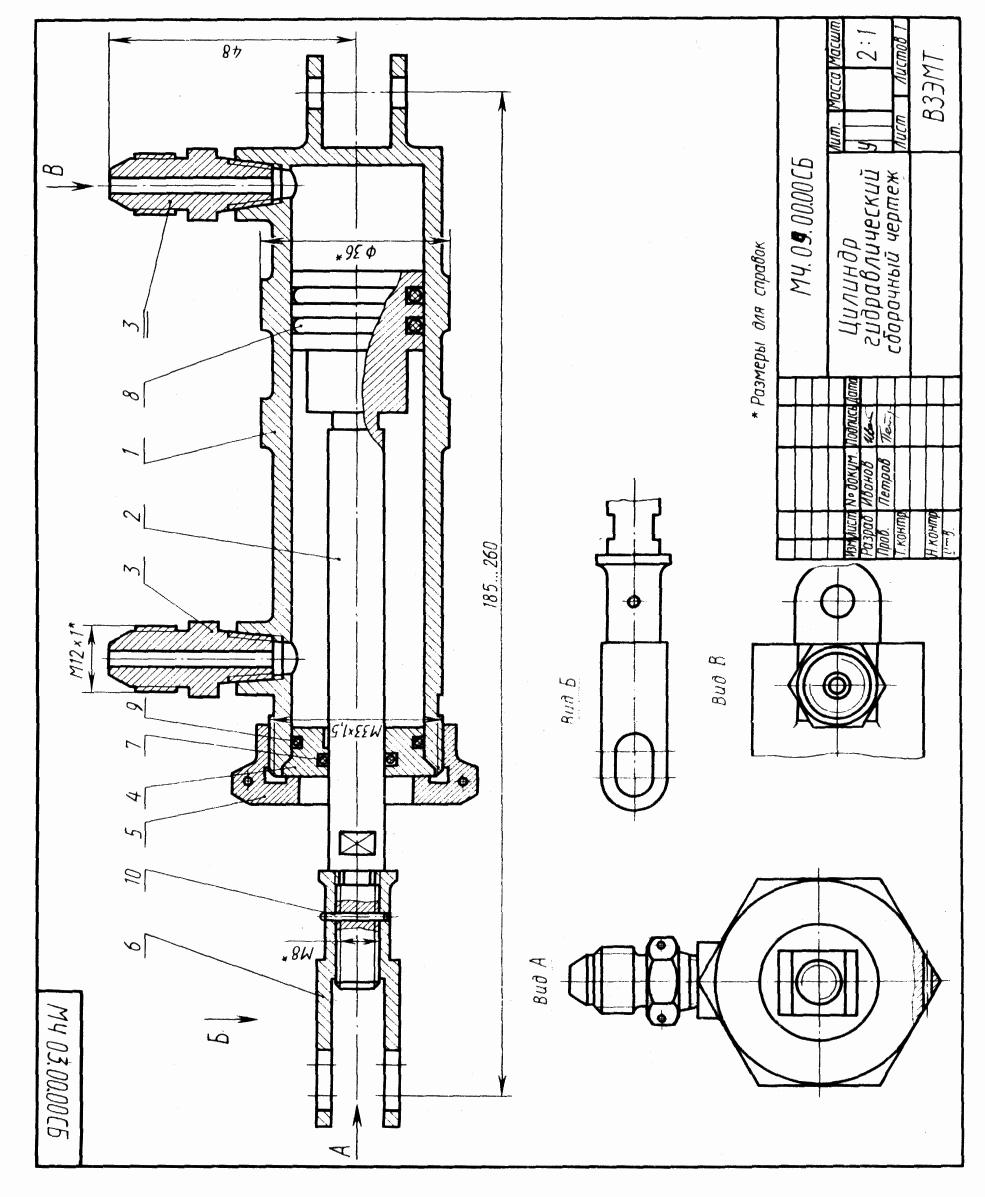

Цилиндр гидравлический (Варианты 4,9,14,19,24,29) Рис.

1 Корпус-1*

2 Поршень-1*

3 Штуцер-1*

4 Втулка-1

5 Гайка накидная-1*

6 Вилка-1

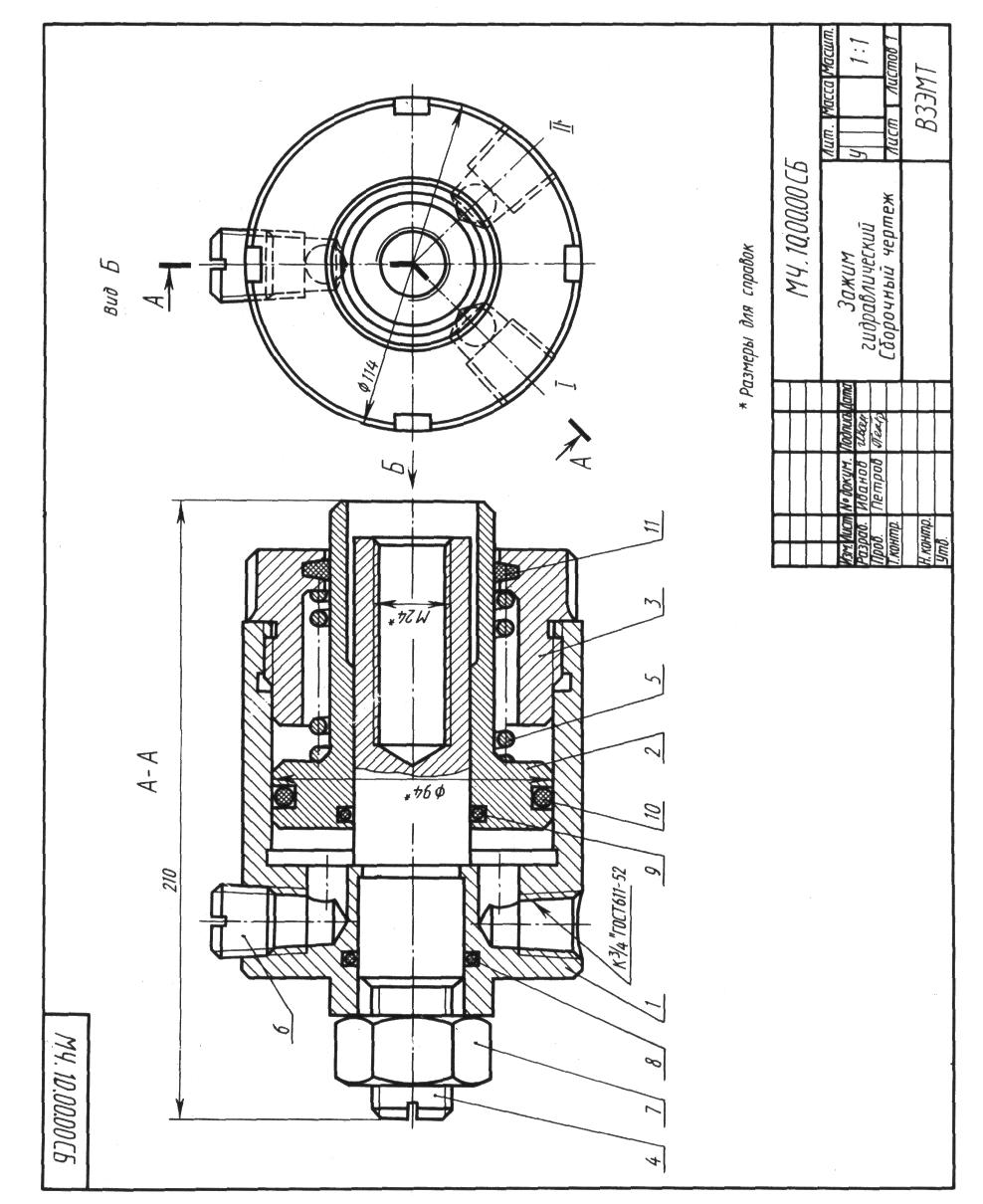

Зажим гидравлический ( Варианты 5,10,15,20,25,30) Рис. 7

Детали

1 Корпус-1*

2 Поршень-1*

3 Крышка-1*

4 Шток-1*

5 Пружина-1

6 Пробка-1

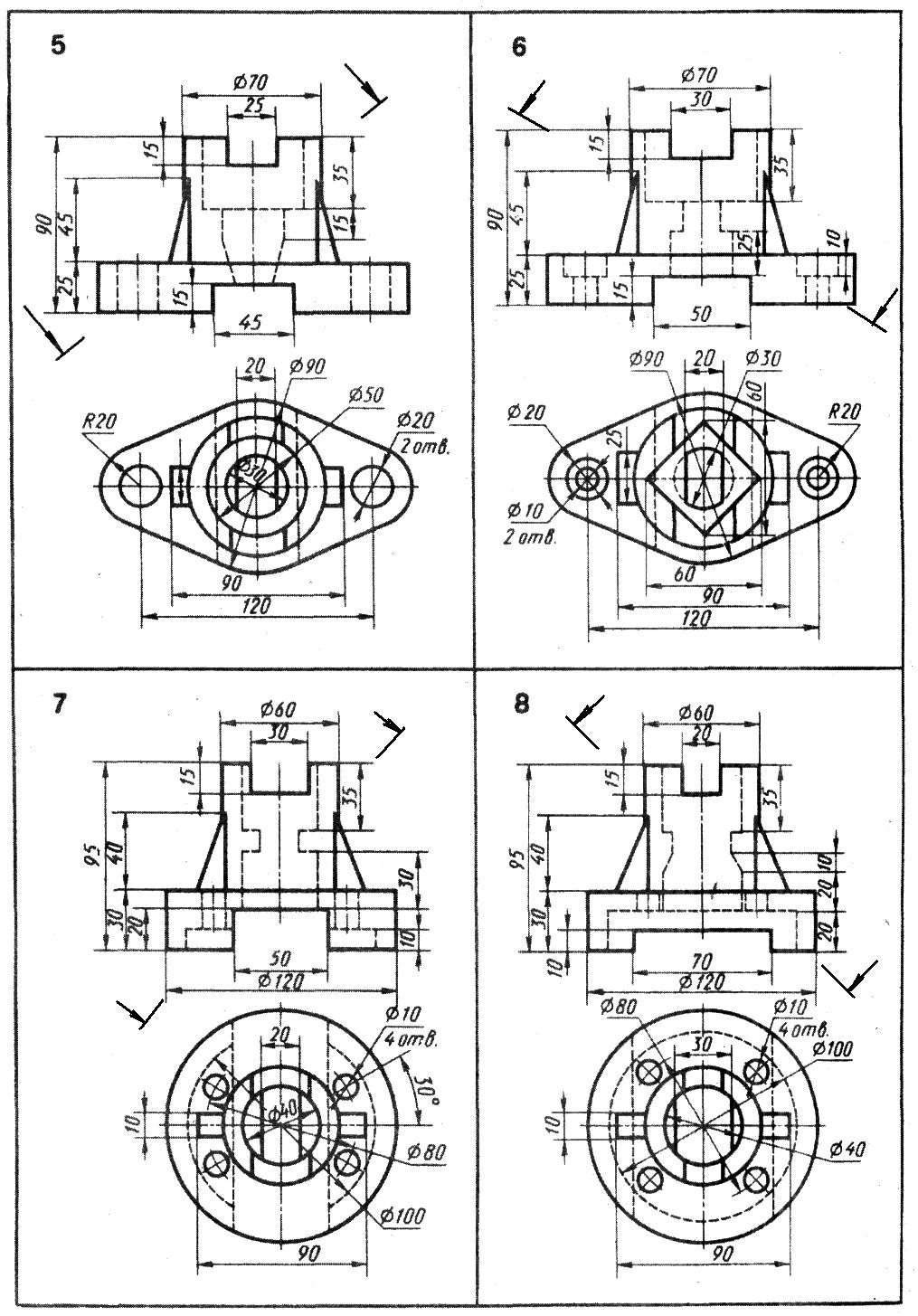

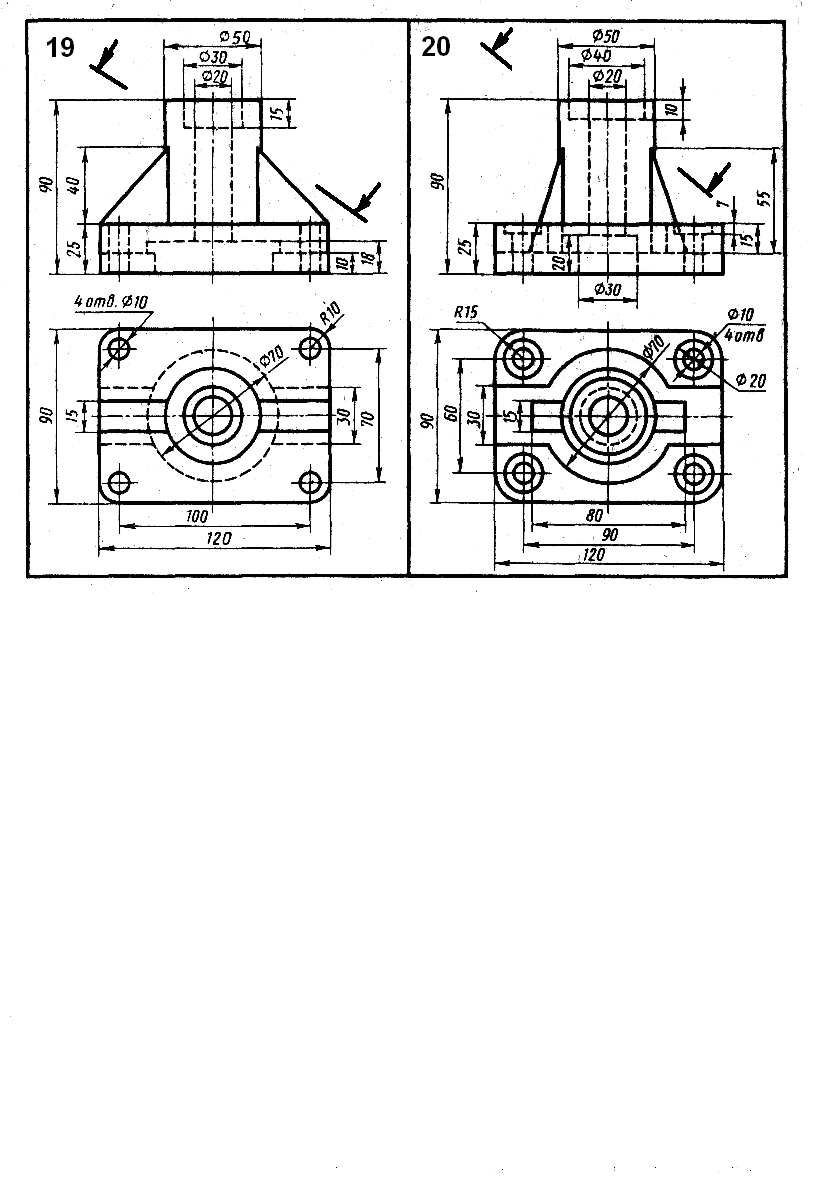

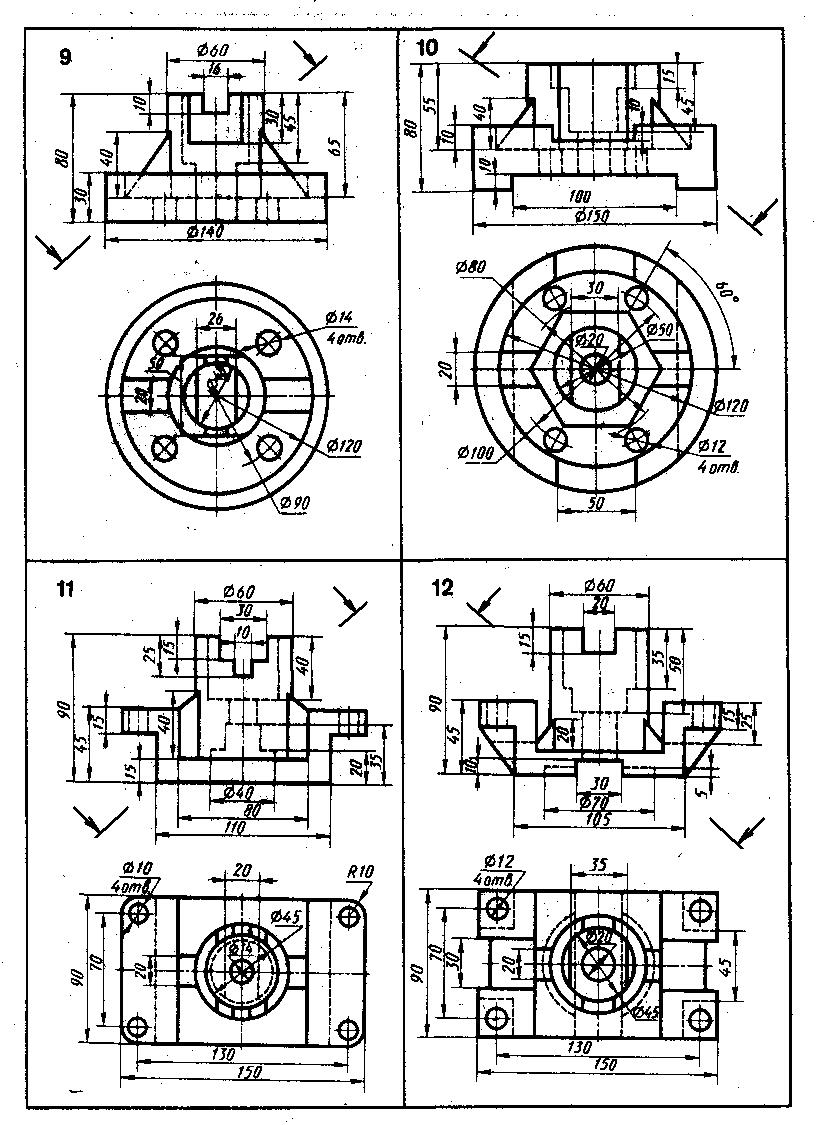

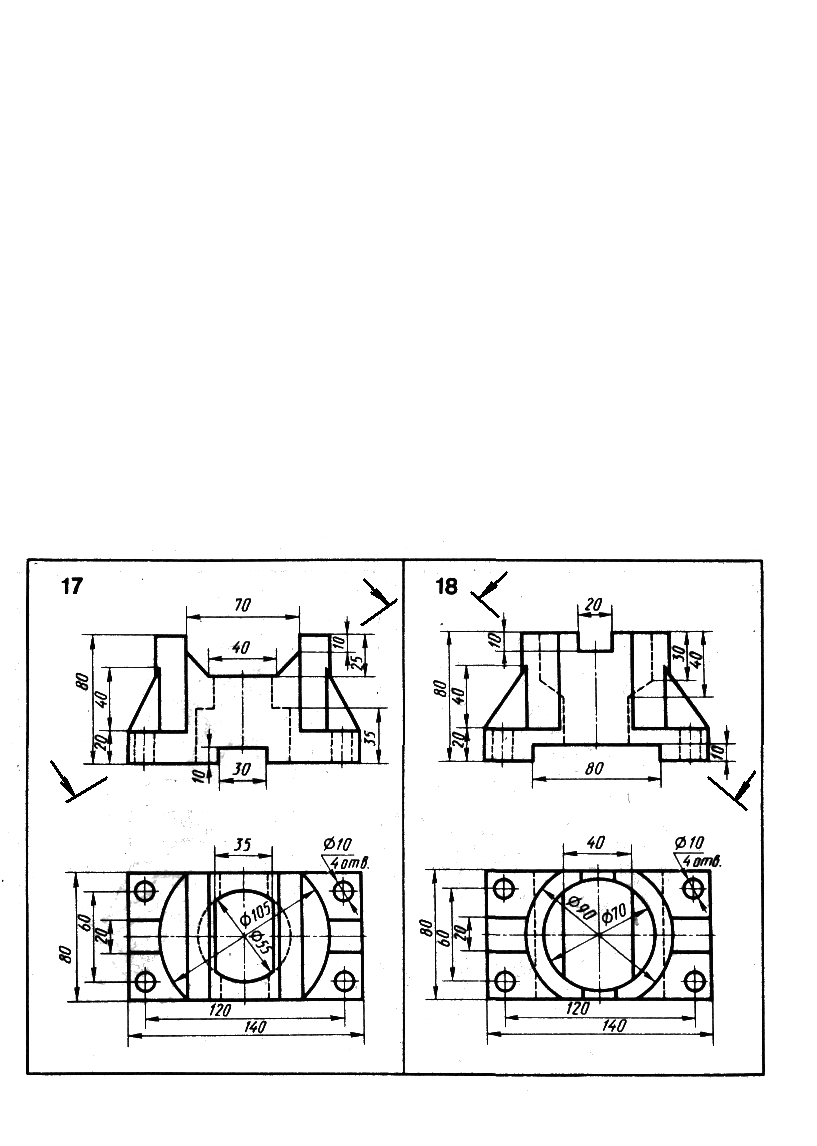

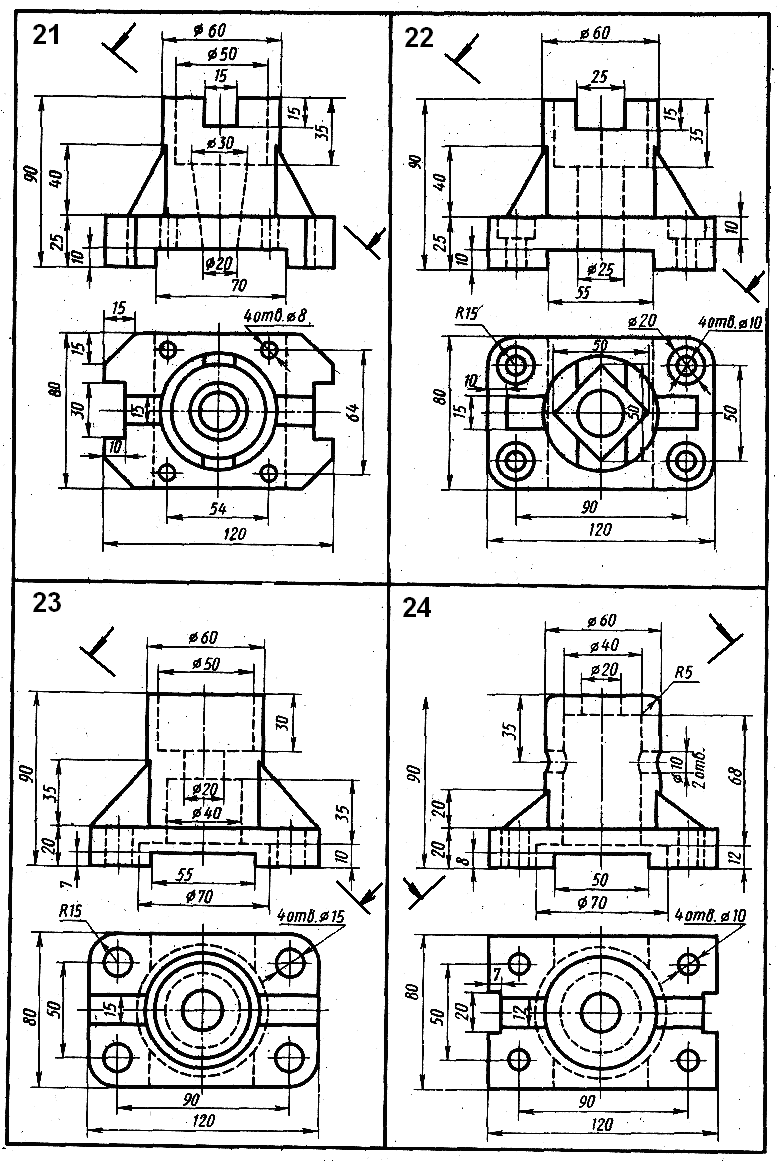

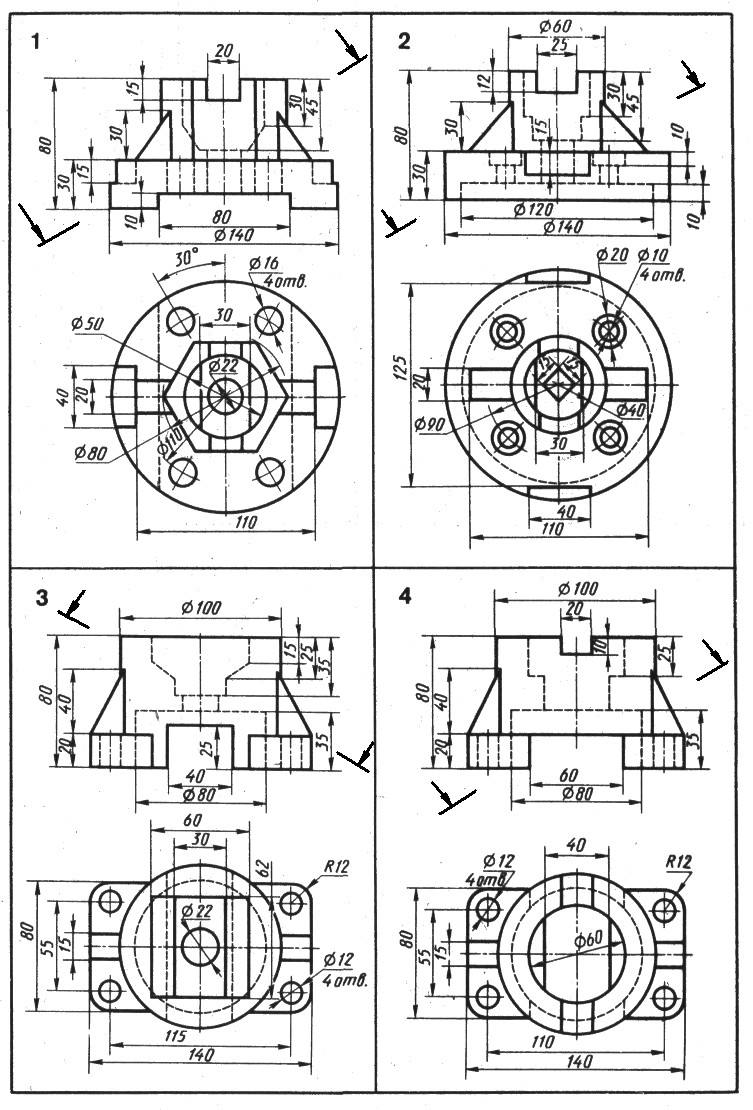

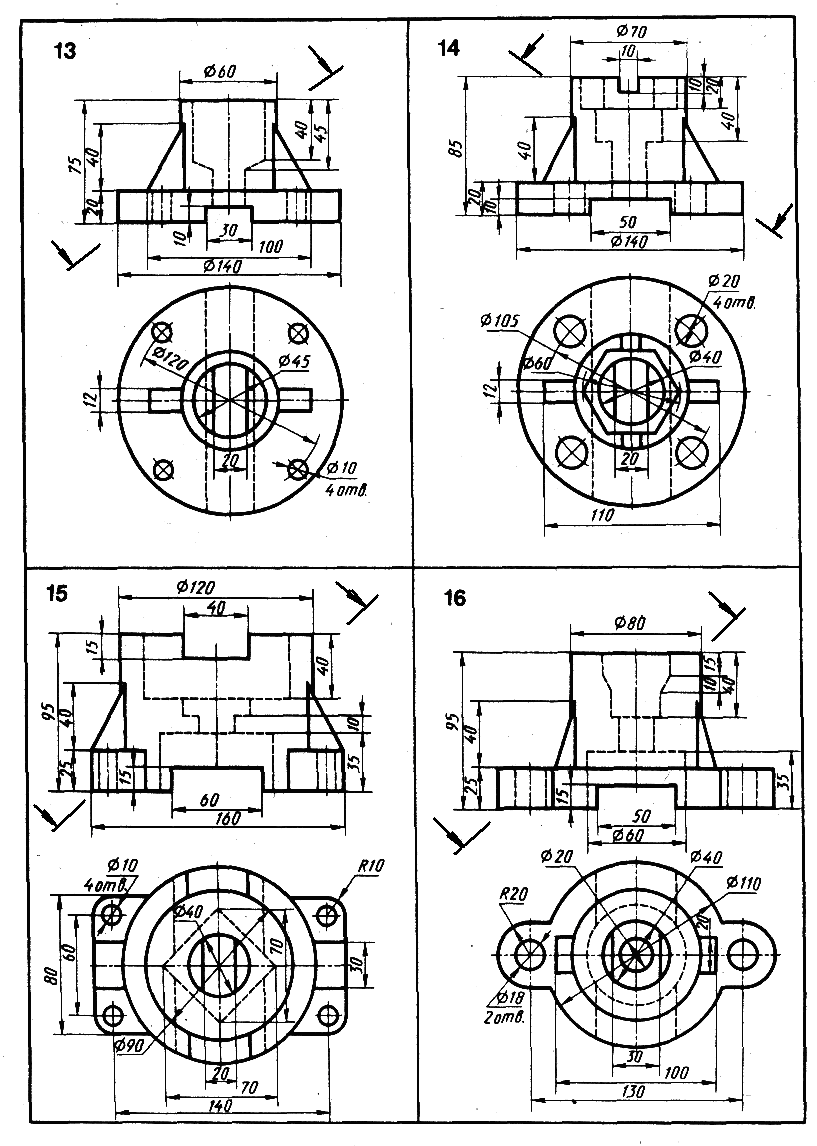

Задание 1

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

Рисунок 5

Рисунок 6

Задание №3

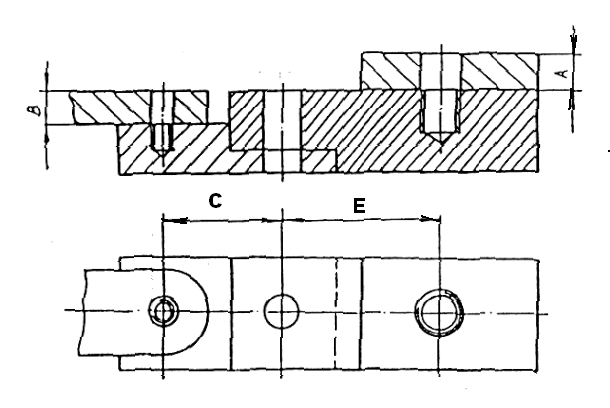

Рисунок 7 (Масштаб 1:2)

Таблица 1

Вариант

D болта

D винта

D шпильки

А

В

С

Е

1,11,21

М10

М8

М16

20

10

60

90

2,12,22

М12

М10

М20

10

15

65

95

3,13,23

М14

М16

М10

10

20

90

65

4,14,24

М16

М16

М10

15

5

70

100

5,15,25

М18

М10

М20

20

10

75

105

6,16,26

М20

М16

М14

5

10

80

110

7,17,27

М10

М14

М16

10

15

60

100

8,18,28

М12

М18

М10

15

20

90

90

9,19,29

М14

М12

М16

15

10

70

90

10,20,30

М10

М10

М16

10

20

80

90

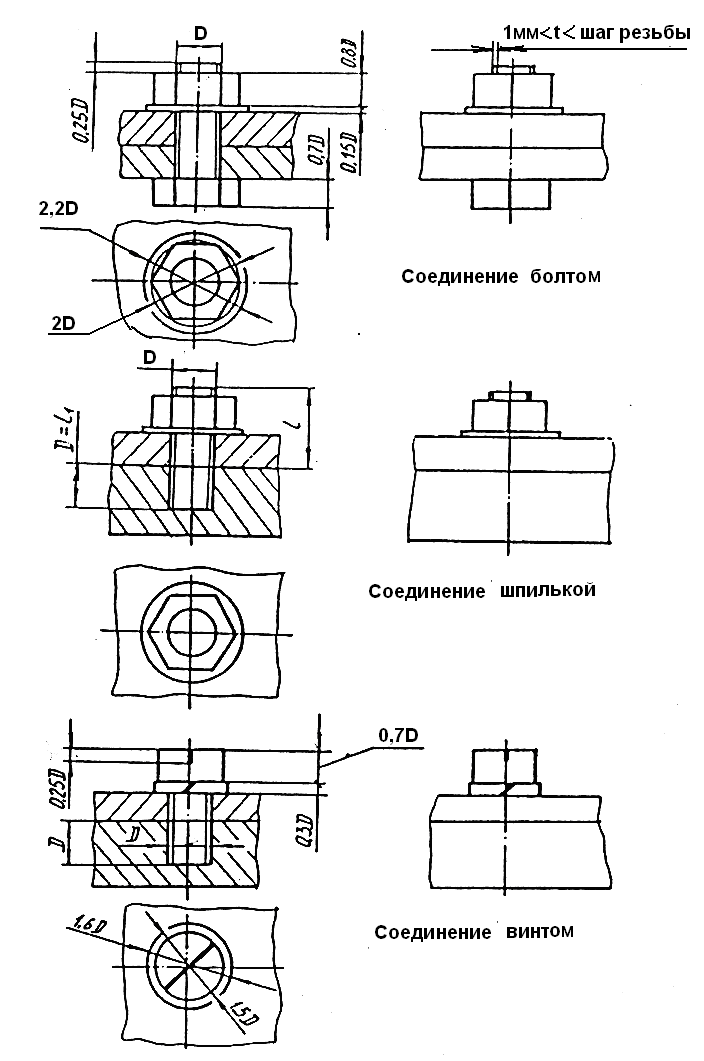

Рисунок 8 Вычерчивание резьбовых соединений

Рисунок 9 Задание №4

Рисунок 10 Задание №4

Рисунок 11 Задание №4

Рисунок 12 Задание №4

Рисунок 13 Задание №4

ПРИЛОЖЕНИЯ

Рисунок 14 Пример выполнения задания №1

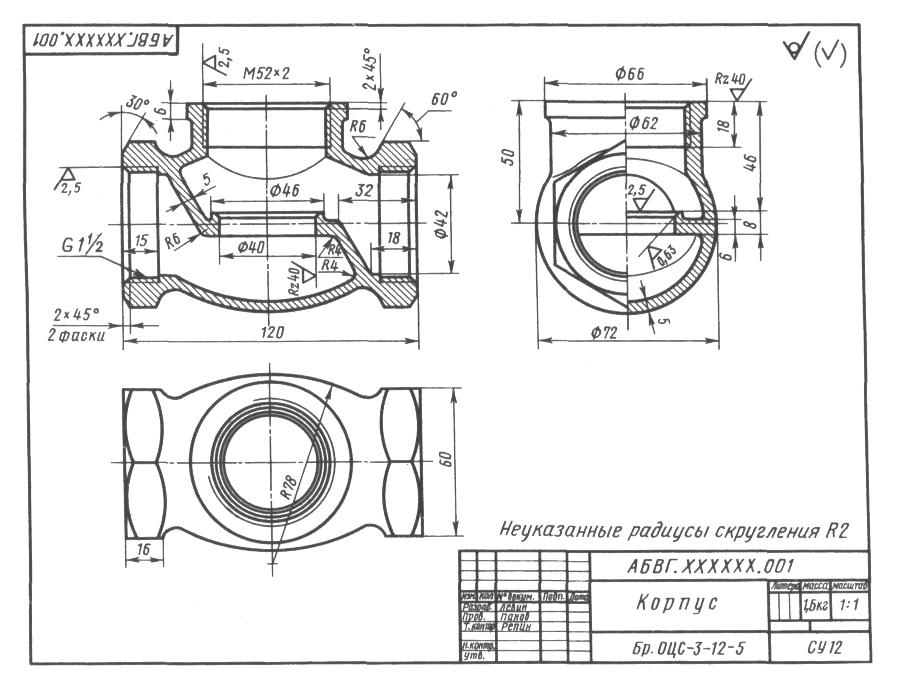

Рисунок 15 Пример выполнения задания № 2

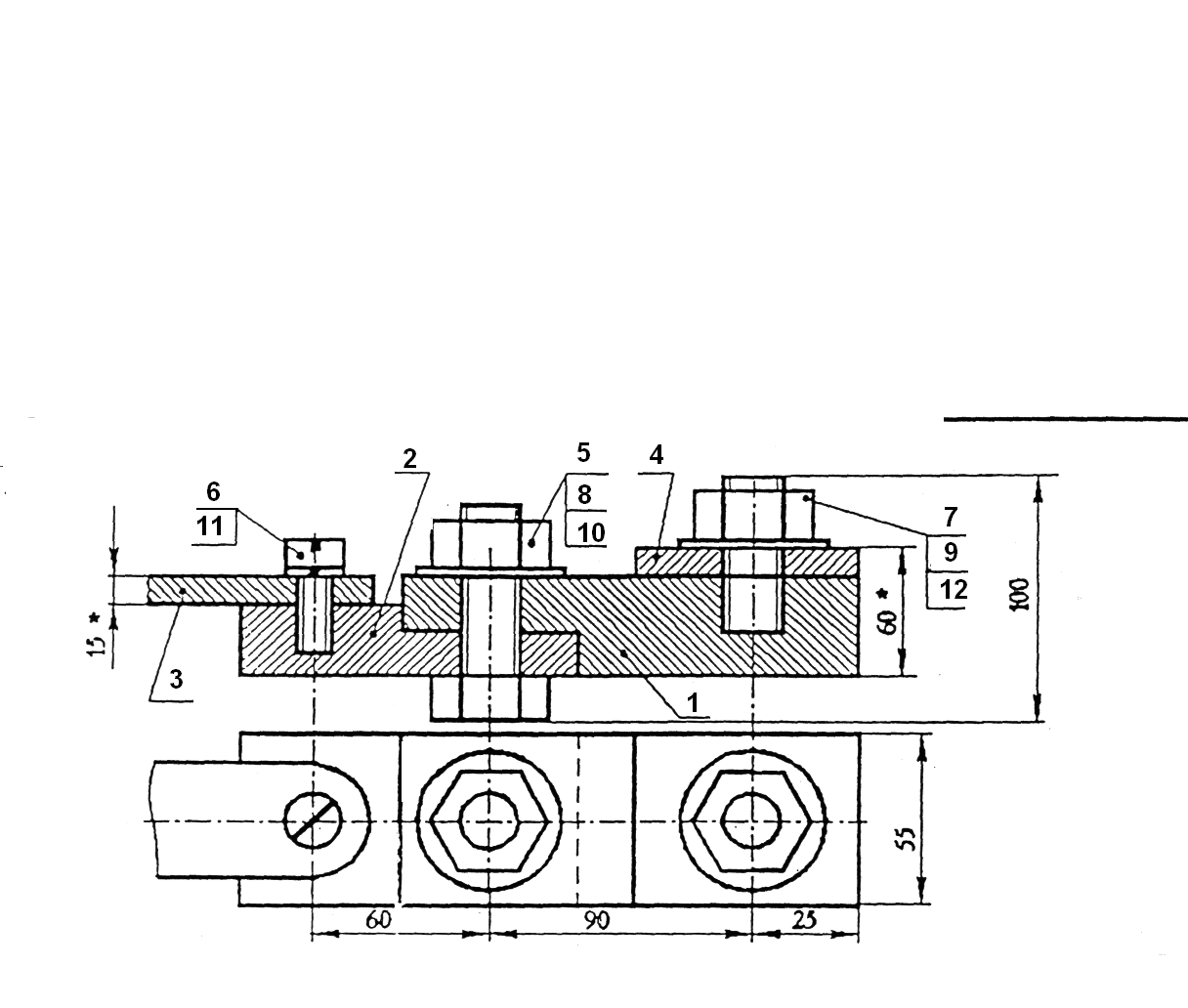

Пример выполнения задачи №3

1-Корпус

2-Основание

3-Накладка

4-Пластина

Рисунок 16

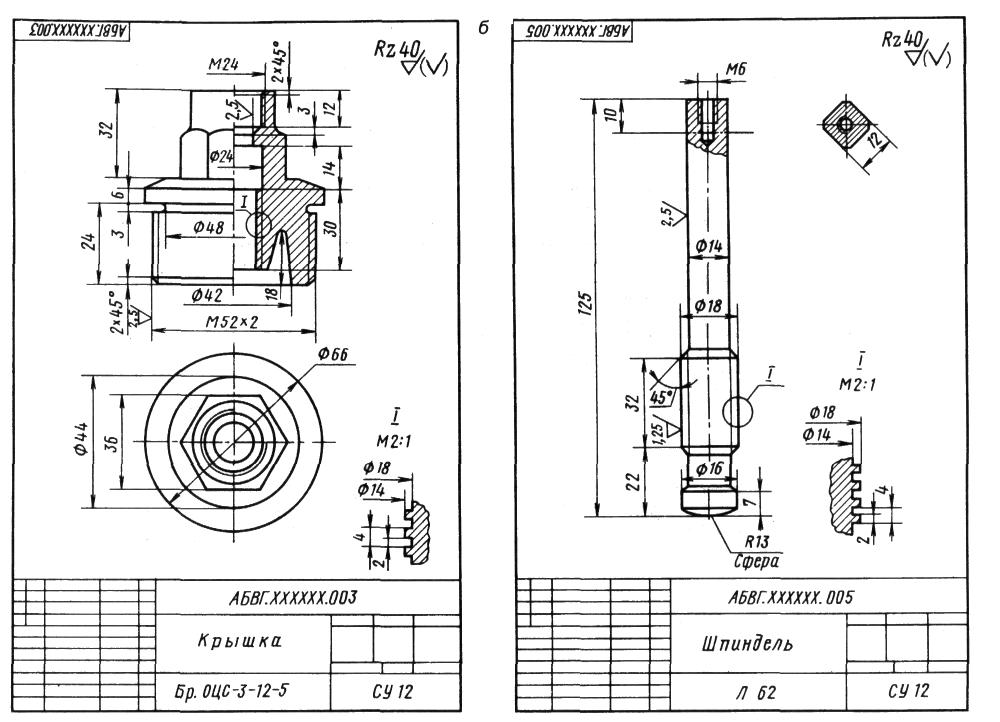

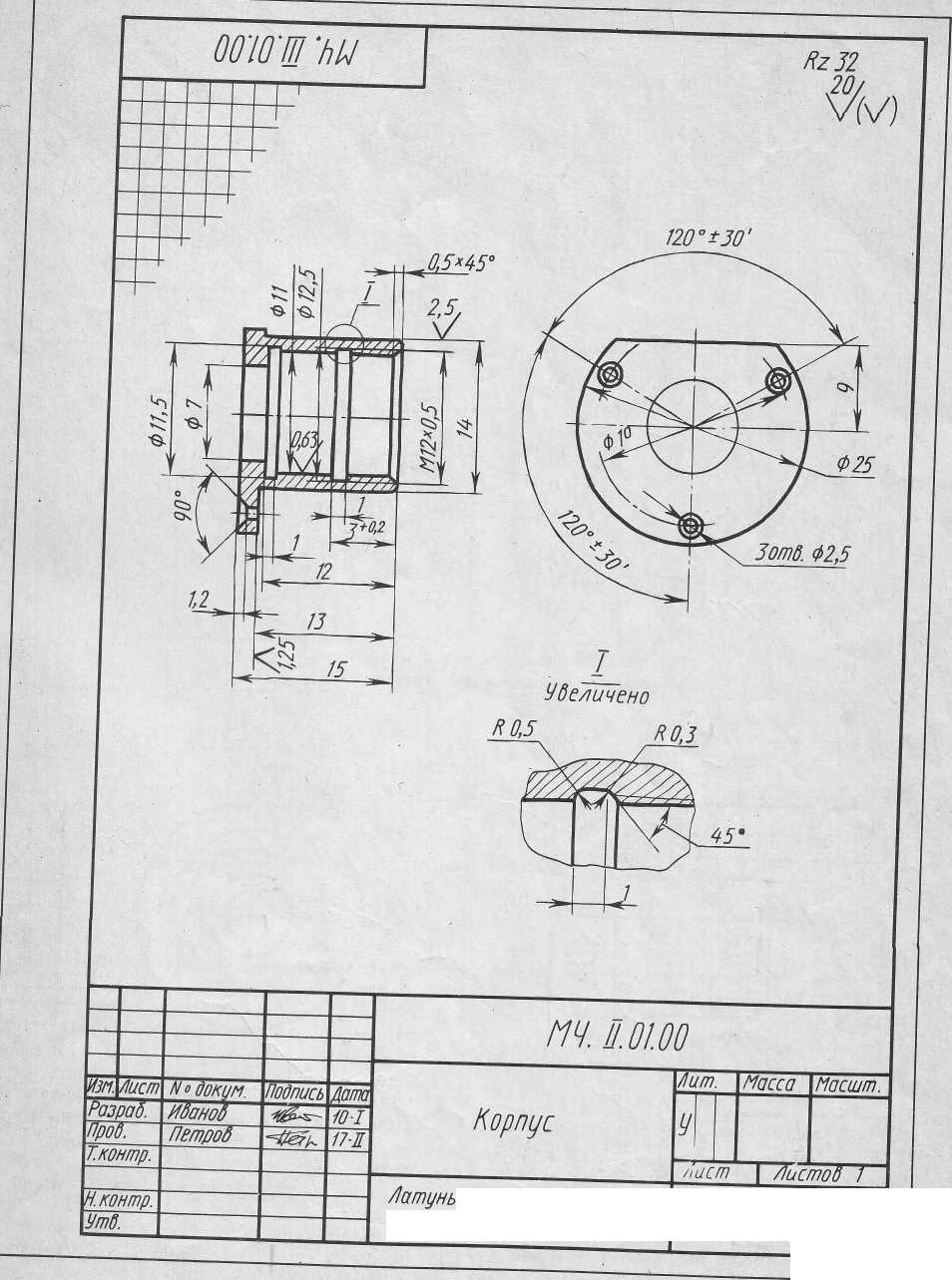

Рисунок 17 Примеры выполнения рабочего чертежа. Задание №4

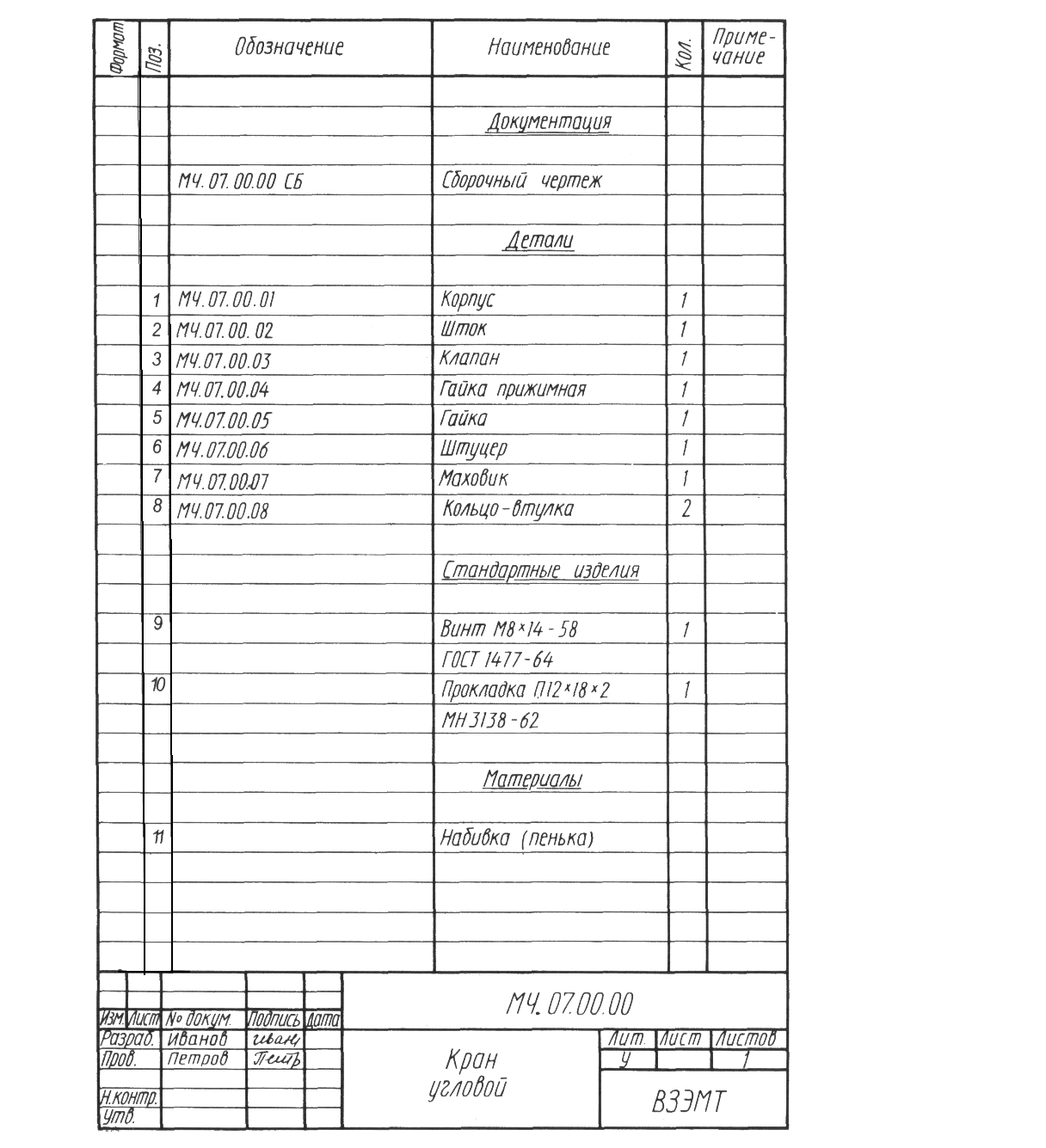

Рисунок 18 Пример заполнения спецификации

Заполнение верхней строчки углового штампа

ФГОУ СПО БСК 270111. 10. **

ФГОУ СПО БСК 270103. 10. **

№ специальности , год, **номер по шифру

Пример оформления титульного листа к контрольной работе
