С хема замещения параметров сети в режиме максимальных нагрузок Режим минимальных нагрузок

U_РЭС = 1,07U_ном = 1,07 220 = 235,4кВ

В режиме минимальных нагрузок последние составляют 40% от наибольшей нагрузки по заданию.

Проверим целесообразность отключения трансформаторов:

Для п/ст 1,3:

;

Так как , тоцелесообразно отключить один трансформатор из двух.

Для п/ст 4,5:

;

Так как , то целесообразно отключить один трансформатор из двух.

Для п/ст 2:

;

Так как , то целесообразно отключить один трансформатор из двух.

Сопротивления трансформаторов на подстанциях:

R_т1= R_т2 = = = 2,54 Ом,

R_т2В = = 0,2666 Ом; R_т2Н = = 0,1333 Ом; R_т3 = R_т3 = = 4,4 Ом

Х_т1= Х_т3 = = = 55,6 Ом;

Х_т2В = = 29,624 Ом;

Х_т2Н = = 65,596 Ом; ;

Х_т5 = Х_т4 = = 86,789 Ом.

Расчёт проведём на ЭВМ с помощью программно-вычислительного комплекс «Project».

Результаты расчета представлены ниже:

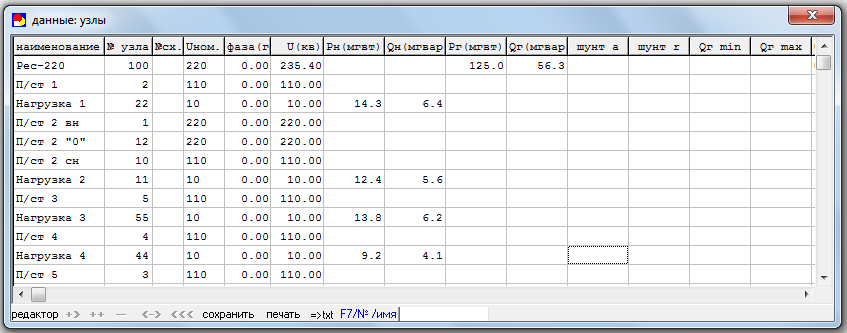

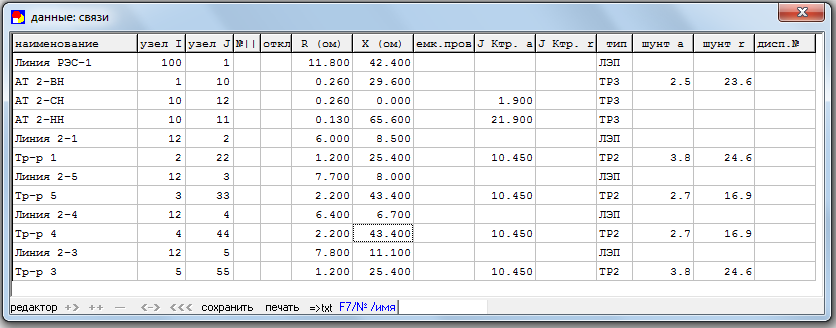

Вносим параметры схемы замещения выбранного варианта сети в “Данные: узлы” и ”Данные: связи”

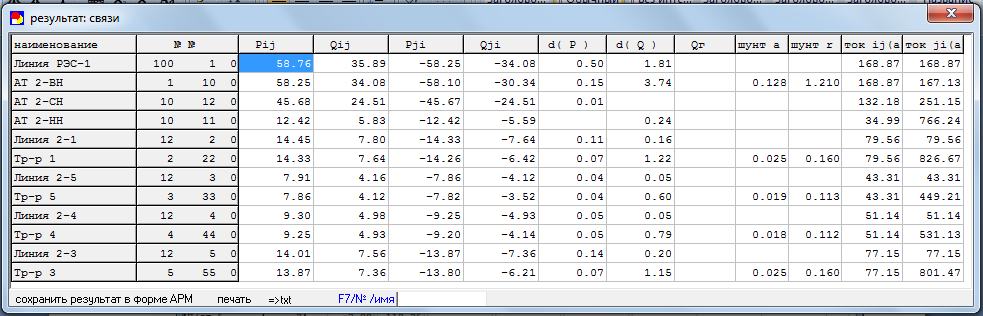

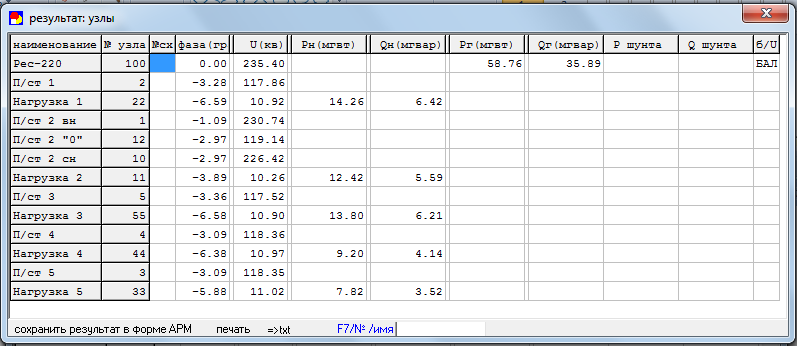

Выбираем нужную точность вычисления в окне “Установки”, нажимаем в окне “Установки” клавишу “Выполнить расчет” и получаем параметры режима, в данном случае Режима минимальных нагрузок электрической сети. Результаты расчета режима иожно увидеть в окне “Результат: узлы” и ”Результат: связи”

С хема замещения параметров сети в режиме минимальных нагрузок Послеаварийный режим

U_РЭС = 1,11*U_НОМ = 1,11*220=244,2

Послеаварийный режим обусловлен отключением головного участка РЭС-2.

Мощности, протекающие в линиях:

МВА, S_р-2= 138,4 МВА,

МВА, S_н2= 34 МВА,

МВА, S_н3= 20 МВА,

МВА, S_н4= 21,9МВА,

МВА S_н5= 32,9 МВА.

Сопротивления трансформаторов на подстанциях:

R_т1= R_т2 = = = 1,2 Ом,

R_т2В = = 0,2666 Ом; R_т2Н = = 0,1333 Ом;

R_т3 = R_т3 = = 2,2 Ом

Х_т1= Х_т3 = = = 25,4 Ом;

Х_т2В = = 29,624 Ом;

Х_т2Н = = 65,596 Ом; ;

Х_т5 = Х_т4 = = 86,789 Ом.

Расчёт проведём на ЭВМ с помощью программно-вычислительного комплекс «Project».

Результаты расчета представлены ниже:

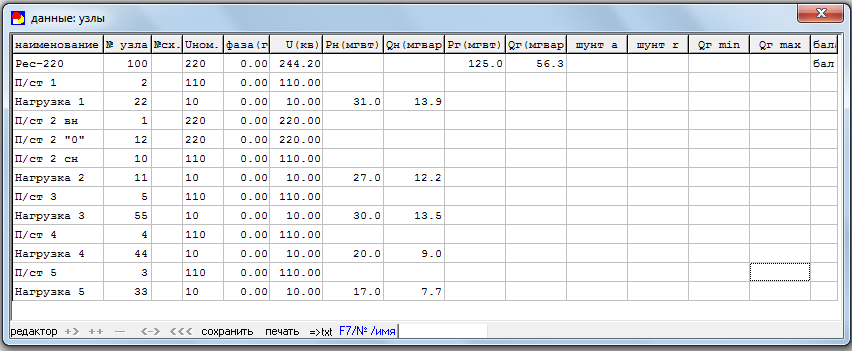

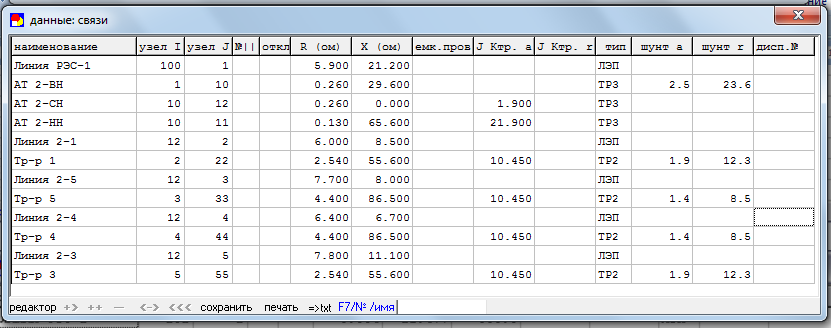

Вносим параметры схемы замещения выбранного варианта сети в “Данные: узлы” и ”Данные: связи”

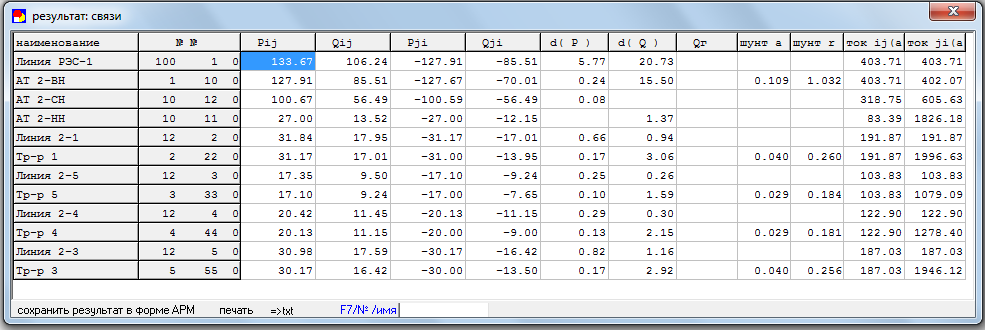

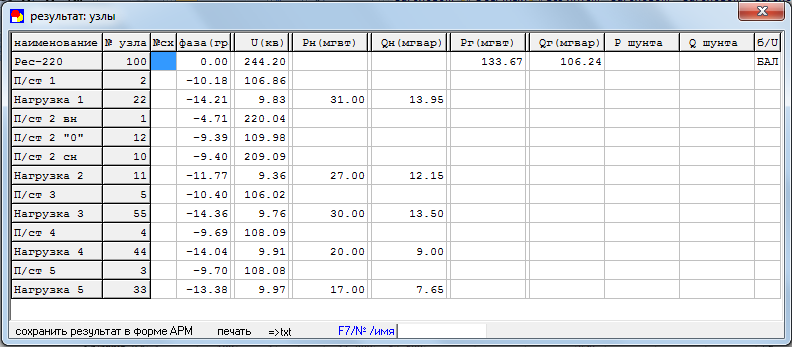

Выбираем нужную точность вычисления в окне “Установки”, нажимаем в окне “Установки” клавишу “Выполнить расчет” и получаем параметры режима, в данном случае Режима минимальных нагрузок электрической сети. Результаты расчета режима иожно увидеть в окне “Результат: узлы” и ”Результат: связи”

С хема замещения параметров сети в послеаварийном режиме

10. Регулирование напряжений

Задачей проработки этого раздела проекта является обеспечение нормативных отклонений напряжения на шинах вторичного напряжения 10 кВ подстанций проектируемой сети. Регулирование напряжения осуществляется на источнике питания и на приемных понижающих подстанциях. Для данного проекта рабочие уровни напряжения на шинах источника питания во всех рассчитываемых режимах задаются.

Встречное регулирование напряжения, которое должно быть осуществлено на шинах вторичного напряжения районных подстанций, определяется требованиями “Правил устройства электроустановок’’. В общем случае в нормальных режимах работы сети необходимо обеспечить регулирование отклонений напряжений на вторичных шинах подстанций в пределах от +5.. 10% до 0% (от номинального уровня) при изменениях нагрузки подстанций от наибольшего значения до 30% наибольшего. Обычно следует ориентироваться на поддержание в период наибольших нагрузок отклонений напряжения на этих шинах +5... 6%. При аварийных отключениях линий и трансформаторов напряжения на шинах 10 кВ подстанций не должны снижаться ниже номинального уровня. Рекомендуется поддерживать в этом режиме напряжение, равное напряжению в предшествовавшем аварии нормальном режиме работы.

В качестве основных средств регулирования напряжения при выполнении проекта принимаются трансформаторы с регулированием рабочих ответвлений под нагрузкой.

Из справочных материалов для курсового и дипломного проектирования Б. Н. Неклепаева, И.П. Крючкова. «Электрическая часть станций и подстанций», стр. 116. для:

- трансформаторов мощностью 6,3-125 МВА Uном.вн = 110 кВ. имеем ± 9х1,77 % в нейтрали ВН (± 9 х 2,0355 кВ для трансформаторов с U_ВН =115 кВ);

- автотрансформаторов мощностью 63-250 МВА Uном.вн = 230 кВ ± 6х2% в линии

СН(± 6х4,6 кВ);

- трансформаторов мощностью 32-200 МВА с расщипленной обмоткой НН Uном.вн = 230 кВ имеем ± 12х1 % в нейтрали ВН (± 12 х 2,3 кВ для трансформаторов с U_ВН = 230 кВ) (ГОСТ 17544-85).

ТИП	Uном, кВ			Потери, кВт		Цена
	ВН	СН	НН	КЗ	ХХ	тыс. руб
ТДН 16000/110	115	-	11	85	18	48
ТДН-25000/110	115	-	11	120	25	65,5
АТДЦТН 125000/220/110	230	121	10,5	315	65	195

№ отв.	Uотв., кВ	Кт = Uотв/Uсн
		п/ст2
		Uсн = 121 кВ
-6 -5 -4 -3 -2 -1 0 1 2 3 4 5 6	202,4 207 211,6 216,2 220,8 225,4 230 234,6 239,2 243,8 248,4 253 257,6	1,6727 1,7107 1,7487 1,7868 1,8248 1,8628 1,9008 1,9388 1,9768 2,0148 2,0529 2,0909 2,1289

№ отв.	Uотв., кВ	Кт = Uотв/Uнн
		п/ст 1,3	п/ст 4,5
		Uнн = 10,5 кВ	Uнн = 11 кВ
-9	96,6805	9,2077	8,7891
-8	98,7160	9,4015	8,9742
-7	100,7515	9,5954	9,1592
-6	102,7870	9,7892	9,3443
-5	104,8225	9,9831	9,5293
-4	106,8580	10,1770	9,7144
-3	108,8935	10,3708	9,8994
-2	110,9290	10,5647	10,0845
-1	112,9645	10,7585	10,2695
0	115,0000	10,9524	10,4545
1	117,0355	11,1462	10,6396
2	119,0710	11,3401	10,8246
3	121,1065	11,5340	11,0097
4	123,1420	11,7278	11,1947
5	125,1775	11,9217	11,3798
6	127,2130	12,1155	11,5648
7	129,2485	12,3094	11,7499
8	131,2840	12,5032	11,9349
9	133,3195	12,6971	12,1200

Регулирование напряжений в режиме максимальных нагрузок

п/ст 1:

Напряжение на вторичной стороне п/ст 1 в режиме максимальных нагрузок входит в допустимые пределы требований ПУЭ, поэтому регулирование на этой п/ст не производится.

п/ст 2:

Для регулирования напряжения на стороне НН можно использовать устройство РПН встроенное в нейтраль автотрансформатора, но при этом невозможно осуществить встречное регулирование одновременно на среднем и низшем напряжениях. Чтобы одновременно изменить под нагрузкой коэффициент трансформации между обмотками ВН-НН необходимо установить дополнительно линейный регулятор последовательо с обмоткой НН. Стоимость линейного регулировочного трансформатора (ЛР) при технико экономическом сравнении варинтов не учитывается (по указанию преподавателя).

Выбираем ЛР большой мощности с диапазоном регулирования напряжения ±15х1%.

;

В результате расчета в режиме наибольших нагрузок приведенное напряжение на стороне НН подстанции 2 к стороне ВН равно:

Найдем добавочную ЭДС ЛР, необходимую для обеспечения встречного регулирования напряжения:

Действительное значение добавочной ЭДС с учетом имеющихся регулировочных ответвлений:

кВ.

п/ст 3:

Напряжение на вторичной стороне п/ст 1 в режиме максимальных нагрузок входит в допустимые пределы требований ПУЭ, поэтому регулирование на этой п/ст не производится.

п/ст 4:

U_{н жел}=10,5 кВ, U_НН=11 кВ.

U_{отв жел}= = =117,4 кВ.

Выбираем ответвление (1)  U_отв=117,04 кВ, К_т=10,64.

U_3Н= = =10,50 кВ.

п/ст 5:

U_{н жел}=10,5 кВ, U_НН=11 кВ.

U_{отв жел}= = =117,3 кВ.

Выбираем ответвление (1)  U_отв=117,04 кВ, К_т=10,64.

U_3Н= = =10,5 кВ.

Сведем сведения для всех режимов в таблицы:

1. Режим максимальных нагрузок:

Номер п/ст.	Напряжение НН, приведенное к стороне ВН, кВ	кВ	кВ	Номер ответвления	Коэффициент трансформации	Напряжение на стороне НН,кВ
1	110,7	115	115	0	10,9523	10,5
3	110,3	115	115	0	10,9523	10,5
4	112,1	117,4	117,0355	1	10,6394	10,5
5	112	117,3	117,0355	1	10,6394	10,5
Номер п/ст.	Напряжение НН, приведенное к стороне ВН, кВ	кВ	,%	Стандартное ответвление,%	кВ	Напряжение на стороне НН,кВ
2	223	3,6	1,57	0	2,3	10,5

2. Режим минимальных нагрузок:

Номер п/ст.	Напряжение НН, приведенное к стороне ВН, кВ	кВ	кВ	Номер ответвления	Коэффициент трансформации		Напряжение на стороне НН,кВ
1	117,86	123,75	123,14	4	11,73		10,0
3	117,52	123,4	123,14	4	11,73		10,0
4	118,36	130,2	129,4	7	11,75		10,0
5	118,35	130,2	129,4	7	11,75		10,0
Номер п/ст.	Напряжение НН, приведенное к стороне ВН, кВ	кВ	,%	Стандартное ответвление,%		кВ	Напряжение на стороне НН,кВ
2	230,74	21,0716	9,16	9		20,7	10,0

3. Послеаварийный режим:

Номер п/ст.	Напряжение НН, приведенное к стороне ВН, кВ	кВ	кВ	Номер ответвления	Коэффициент трансформации		Напряжение на стороне НН(СН),кВ
1	106,86	106,86	106,858	-4	10,177		10,5
3	106,02	106,02	106,858	-4	9,7144		10,5
4	108,09	113,2	112,96	-1	10,27		10,5
5	108,08	113,2	112,96	-1	10,27		10,5
Номер п/ст.	Напряжение НН, приведенное к стороне ВН, кВ	кВ	,%	Стандартное ответвление,%	кВ		Напряжение на стороне НН
2	220,04	0,52	0,23	0		0,53	10,5
