44. Оптим. Тонкость помола
Кло - лабораторный коэффициент размолоспособности, характеризующий механическую прочность топлива - способность противостоять разрушающим силам. Наиболее механически прочным является антрацит, наименее - бурый уголь, торф.
Это отношение энергии, затрачиваемой
на помол эталонного топлива (принимаем
самое твердое), к энергии, затрачиваемой
на помол испытуемого топлива.(или
обратное, если по производительности
по топливу)
Успешное сжигание пыли в топках обеспечивает качественное пылеприготовление, и прежде всего тонкость помола. Тонкость помола для каждого топлива различная и зависит от содержания, в частности, летучих веществ. При сжигании антрацита приходиться давать особо тонкий помол, т.е. не крупнее 10 мк, для других углей – не крупнее 300 мк. Чем тоньше помол, тем лучше перемешивается топливо с воздухом, тем меньше величина коэффициента избытка воздуха и тем качественнее идет процесс горения. Однако при тонком помоле увеличиваются расходы на собственные нужды и уменьшается КПД нетто.
Экономическая тонкость размола угольной пыли отвечает минимальной сумме затрат на производство 1т пара и определяется сортом топлива, типом топочного устройства и режима его работы, типом мельницы. Основным фактором тонкости является выход летучих. (для бурого угля R90=40-60, для каменного угля R90=6+0,7 V’)
45. Мельницы для размола твердого топлива.
Для размола угля в зависимости от коэффициента размолоспособности, выхода летучих, съема влаги, зольности (ограничение есть только для среднеходных мельниц) и рабочей влажности топлива применяются несколько типов мельниц: тихоходные шаровые барабанные (ШПН), среднеходные валковые, среднеходные шаровые, быстроходные молотковые, мельницы-вентиляторы.

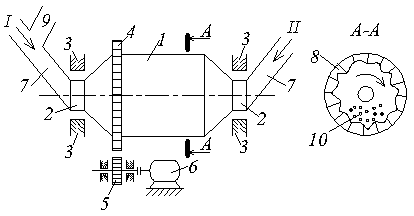

ШПН
Система с ШПН представляет собой наиболее сложную систему пылеприготовления. Используются для размола малореакционных твердых топлив с малым выходом летучих, для которых требуется высокая тонкость помола, типа антрацит, полуантрацит, тощий уголь.
1
– барабан
2 – подвижные патрубки
3 – подшипники
4 – ведомая шестерня
5 – ведущая шестерня (редуктор)
6 – электродвигатель
7 – неподвижные патрубки
8 – броневые плиты
9 – возврат из сепаратора
10 – шары
I – подвод дробленки и сушильного агента
II – выход аэропыли
Критическое
число оборотов
;
nраб=0,75· nкр
ψопт=15-27% - оптимальная степень заполнения объема шарами.
Производительность шаровых барабанных мельниц не регулируется: они работают на полную мощность либо останавливаются. Тонкость помола регулируется расходом сушильного агента (чем больше подается сушильного агента (воздуха), тем крупнее частицы).
Среднеходная шаровая
в
ал
размольный столб
обойма
шары
опорное кольцо
пружина
редуктор
электродвигатель
I – подвод дробленки
II – отвод пылевоздушной смеси
III – подвод воздуха
Мельница среднеходная валковая (МВС)
Используется для размола сухих малозольных топлив (каменных углей и полуантрацитов).
1
– подача топлива в мельницу
2 – валки
3 – размольный столб
4 - редуктор
5 – электродвигатель
6 - пружины
Расход электроэнергии на размол: Э=8-15кВт·ч/т
Молотковые мельницы
Применяют для размола бурых углей, сланцев, фрезерного торфа, КУ и продуктов их обогащения при большом выходе летучих.
В
зависимости от места подвода воздуха

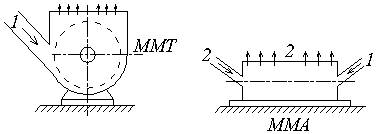

мельницы: ММТ – молотковая мельница
тангенциальная(ввод воздуха по длине
ротора) и ММА- -//-аксиальная(ввод
воздуха в торцы ротора). Производительность
ММА< производительность ММТ.
Типоразмер ММ характеризуют: частота вращения ротора, диаметр и длина ротора.
1 – подвод дробленого угля и воздуха
2 – отвод аэропыли
