42. Системы пылеприготовления.

Системы пылеприготовления подразделяются на:

- Центральные (пылезаводы) (Обслуживают все или большую группу котлов. Отдельно стоящее здание. В РБ нет).

- Индивидуальные (Обслуживают каждая свой котел).

- Замкнутые. В замкнутой пылесистеме сушильный агент после отделения от него угольной пыли сбрасывается в топку котла. (такие системы применяются, если нет опасности взрыва (малый выход летучих). Сушильный агент – воздух; подается в топку как вторичный. Не требует тщательного отделения угольной пыли, т.к. она все равно попадает в топку). - Разомкнутые. Сушильный агент сбрасывается в атмосферу. (Применяются при большом выходе летучих. Сушильный агент – топочный газ; (в топке он будет внутренним балластом)).

- С промежуточным бункером.

- С прямым обдуванием.

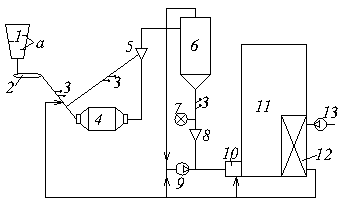

Индивидуальная замкнутая с промежуточным бункером

1 – бункер топлива (сырого угля)

2 – питатель сырого угля

3 – клапаны мигалки*

4 - шаровая барабанная мельница

4’ – мельница молотковая

5 – сепаратор

6 – циклон

7 – пыль к другим котлам

8 – бункер пыль

9 - мельничный вентилятор

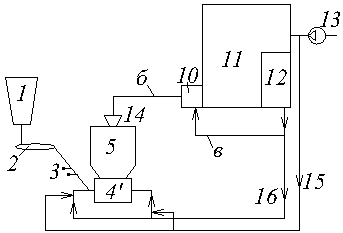

Индивидуальная замкнутая с прямым обдуванием

1 0 – горелка

11 – топка (котельный агрегат)

12 – воздухоподогреватель

13 – дутьевой вентилятор

14 – распределитель пыли

15 – присадка холодного воздуха

16 – воздуховод горячего воздуха

17 – питатель пыли

18 – золоулавливатель

19 - пылеуловитель

* - для обеспечения движения воздуха в нужном направлении (≈обратный клапан).

а – перегородки, необходимые чтобы не было слишком большого давления на дно.

б – аэропыль (пыль с первичным воздухом).

в – вторичный горячий воздух.

г – сушильный агент (топочный газ), очищенный от пыли, выбрасывается в атмосферу.

д – продукты сгорания являются сушильным агентом

На стенках бункеров устанавливаются вибраторы для предотвращения налипания пыли.

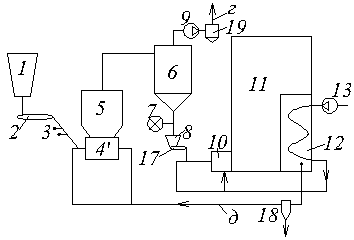

Индивидуальная разомкнутая с промежуточным бункером

43. Классификация слоевых топок

Топка – один из основных элементов котельного агрегата. В ней происходит процесс горения, при котором химическая энергия топлива преобразуется в тепловую энергию продуктов сгорания, передаваемую далее жидкости и пару, находящимся в котле.

Существующие топочные устройства можно разделить на слоевые и камерные.

Слоевые топки предназначены для сжигания только твердого топлива в слое на колосниковой решетке. Их работа состоит из трех основных операций: загрузки топлива, шуровки слоя, выгрузки шлака.

В камерных топках сжигается твердое топливо во взвешенном состоянии в виде пыли и дробленых частиц, а также жидкое, распыляемое с помощью форсунок, и газообразное.

Слоевые топки подразделяются:

-по степени механизации операций обслуживания (подача топлива, шировка слоя, удаление золв и шлака) делятся на ручные (немеханизированные), полумеханические и механические. В полумеханических топках механизирована часть операций. В механических топках механизированы все операции.

-по способу организации процесса сжигания топлива слоевые топки можно разделить на три группы:

1) с неподвижной колосниковой решеткой и неподвижным слоем топлива;

2) с неподвижной колосниковой решеткой и перемещением топлива по решетке;

3) с подвижной колосниковой решеткой и движущимся вместе с ней слоем топлива.

- по конструктивному расположению по отношению к поверхности нагрева котла

1)внешние

2)внутренние
