37. Классификация топок по аэродинамическому признаку. Последовательность протекания топочных процессов.
Топка – один из основных элементов котельного агрегата. В ней происходит процесс горения, при котором химическая энергия топлива преобразуется в тепловую энергию продуктов сгорания, передаваемую далее жидкости и пару, находящимся в котле.
Существующие топочные устройства можно разделить на слоевые и камерные.
Слоевые топки предназначены для сжигания твердого топлива в слое на колосниковой решетке. В камерных топках сжигается твердое топливо во взвешенном состоянии в виде пыли и дробленых частиц, а также жидкое, распыляемое с помощью форсунок, и газообразное. Камерные топки подразделяются на факельные и вихревые.
Условия протекания, продолжительность и конечные результаты топочных процессов зависят не только от св-ов топлива и конструкции топочных устройств, но и от ряда физических и хим. факторов.
Процесс сгорания топлива в топке можно представить разделенным на ряд стадий.
Для тв. топлива: 1.подогрев топлива; 2. испарение влаги; 3. выход летучих;
4. горение летучих; 5. горение коксового остатка
Для жидких топлив: 1. подогрев топлив; 2. испарение влаги; 3. горение
Для газообразного топлива: 1. подогрев; 2. горение
Основная классификация топок осущ. по аэродинамическому признаку:
1.
топки с плотным слоем: G>>P)
– недостаточно напора
2. топки с кипящем слоем (G ≈ P)
3. камерные топки – факельные – достаточно напора, все горит во взвешенном состоянии (G<P)
4. вихревые топки(G<<P)
G – вес частицы; P – сила дав-ия воздуха.
Все топки характер. рядом величин – расчетными характеристиками топки:
αт" – х-т избытка воздуха на выходе из топки; q3; q4; ST – разряжение топки; Рв – давление воздуха под решеткой; аун(ашл).
qv=
–
теплонапряжение топочного объема –
это кол-во теплоты кот.
выделяется в ед. времени.
qR=
–
теплонапряжение зеркала горения –
кол-во теплоты кот выделяется
в 1 времени 1 м2 …
Слоевые топки – колосниковая решетка, поддерживающая слой топлива и топочное пр-во.
Работа слоевой топки складывается из трех операций:
1. загрузка топлива; 2. шуровка слоя; 3. выгрузка шлака
В зависимости от локализации этих операций топки подразделяются на: - ручные (все выполняется в ручную),
- механические (все механизировано),
- полумеханические (частичная механизация).
38. Ручные слоевые топки. Расчетные характеристики. Воздушный режим.
Топка
–
один из основных элементов котельного
агрегата. В ней происходит процесс
горения, при котором химическая энергия
топлива преобразуется в тепловую энергию
продуктов сгорания, передаваемую далее
жидкости и пару, находящимся в котле.

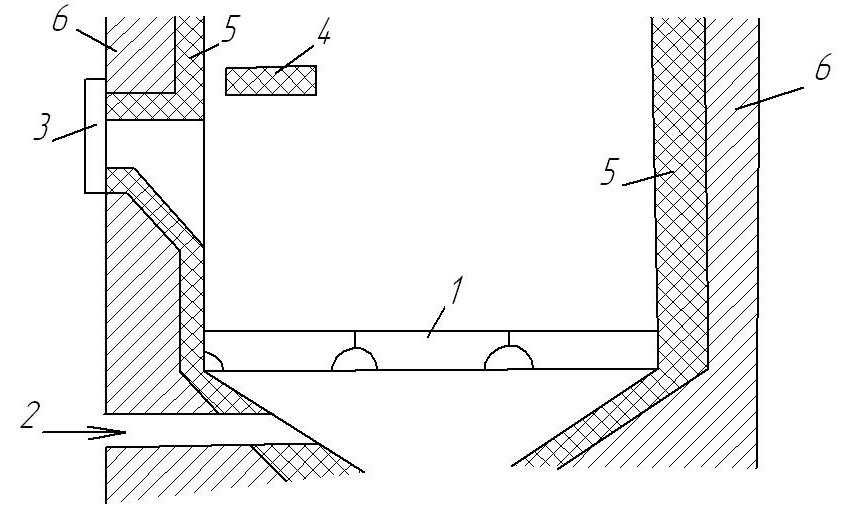

1 – колосниковая решетка
2 – подвод воздуха
3 – загрузочная дверка
4 – свод (может и отсутствовать)
5 – огнеупорный кирпич
6 – красный кирпич (строительный)

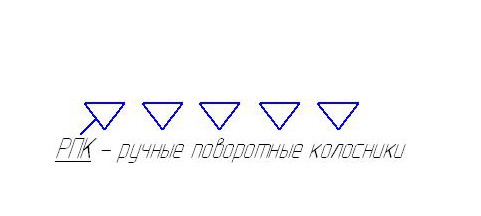

Колосники:

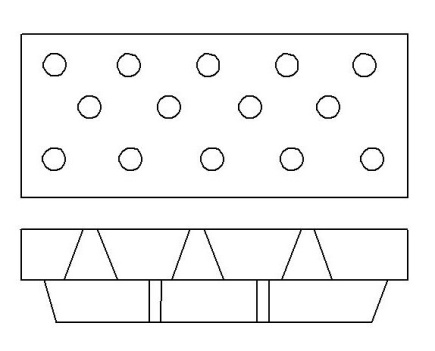

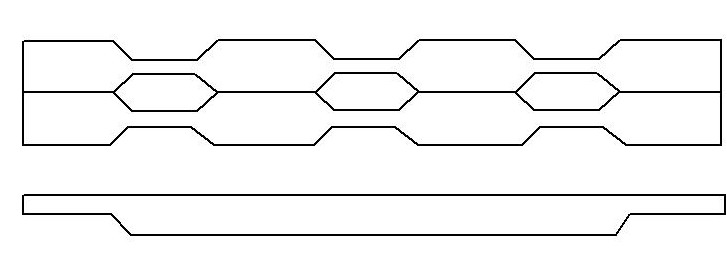

- балочный колосник - плитчатые колосники
Ручные топки применяются с котлами с производительностью до 2,5тон в час

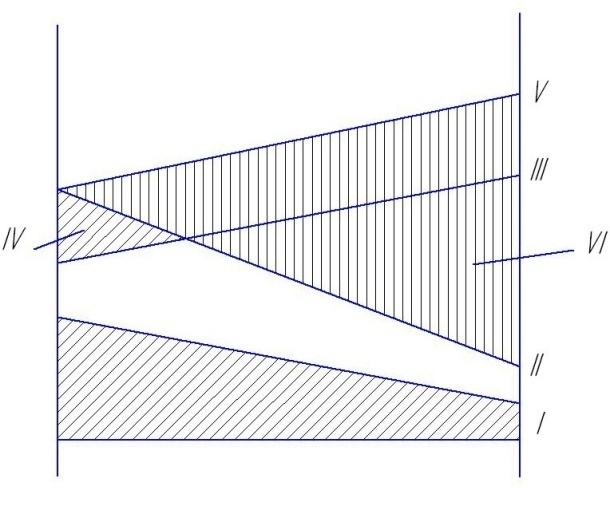

II – необходимое кол-во воздуха
III – действительно поступающее кол-во воздуха
IV – зона недостатка воздуха
V – вынужденное кол-во подаваемого воздуха
VI – извыточный воздух
Вместо 1:
Расчетные характеристики:
αт"=1,5 – 1,7
q3=2-3%
q4=0,5-12%
qv=(250…300)*103 ккал/м3 час
qR=(450…1000)*103 ккал/м3 час
ST=30…50 Па
Рв=3.00 – 10.00 Па
200…1000 Па – напор воздуха
