57. Воздухоподогреватели.

Воздухоподогреватели предназначены для подогрева воздуха перед подачей его на горелки котла за счёт тепла уходящих газов. При подогреве воздуха улучшаются условия сжигания топлива и увеличивается кпд котельной установки.

Воздухоподогреватели устанавливают за водяным экономайзером по ходу дымовых газов. Если необходимо подогреть воздух до температуры 300…400°С, то воздухонагреватель размещают до и после экономайзера. Для подогрева воздуха используют рекуперативные (трубчатые) и регенеративные (пластинчатые) воздухоподогреватели.

Чтобы предотвратить конденсацию водяных паров, находящихся в дымовых газах, температура воздуха, поступающего в воздухоподогреватель, должна быть на 5…10°С выше температуры точки росы продуктов сгорания, а при сжигании высокосернистых мазутов –

не ниже 80°С. Для этого холодный воздух предварительно подогревают паром или смешивают с некоторым количеством нагретого воздуха, который поднимается к всасывающему патрубку дутьевого вентилятора.

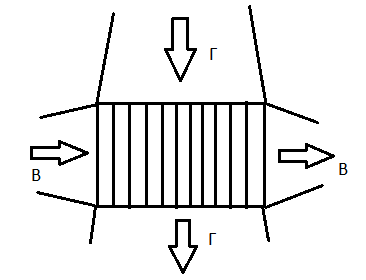

трубчатые:

регенеративные (вращающиеся):

Достоинства рекуперативных:

-Нет затрат на собственные нужды

Минус:

-Тяжёлые последствия коррозии

Достоинства регенеративных;-Большая компактность-Меньшие последствия коррозии.

Способы борьбы с коррозией:

-Использование легированной стали(у трубчатых воздухоподогревателей), стальные эмалированые, керамические надбивки- использование декоративных материалов

-предварительный нагрев воздуха. Коррозия начинается тогда, когда температура стенки понижается ближе к температуре точки росы.

Предварительный подогрев воздуха в колорифере

- применение подогревателей с промежуточным теплоносителем

58.Шахтные топки, топки с шурующей планкой.

Шахтные топки для сжигания дров и торфа. Топка пристраивается к фронтовой стенке котла и состоит из кирпичной шахты, в которую загружается сверху через бункер топливо, и колосниковой решетки, состоящей из ряда горизонтальных колосников , наклонных колосников и верхнего ряда горизонтальных колосников. Наклонные колос­ники опираются на трубы , охлаждаемые водой; угол наклона этих колосников может быть изменен путем перестановки опор­ных труб. Воздух, необходимый для горения топлива, подводится в три зоны: нижнюю , среднюю и верхнюю . В среднюю и нижнюю зоны воздух подводится по трубопроводу под давлением. Количество воз­духа, подаваемого в каждую зону, может быть отрегули­ровано задвижками, установ­ленными на дутьевом тру­бопроводе.Во время работы топки шахта по всей своей высоте, достигающей 2 м, а также весь объем между сводом и порогом , заполняется через дверцы топливом. Зеркало горения топлива простирается от свода до порога и представляет собой наклонную плоскость с шириной, равной ширине топки; в соответствии с этим рассматриваемую топку на­зывают шахтной топ­кой с наклоннымзеркалом горения.

Дрова, загруженные в горловину шахты, по мере выгорания нижележащего слоя, под влиянием собственного веса постепенно опускаются по направлению к нижним горизонтальным колосни­кам . При этом топливо, по мере его продвижения вниз, последо­вательно подвергается сушке, отгонке летучих веществ и горе­нию. На нижних колосниках остается уголь, который сгорает при небольшой толщине слоя. Через этот слой пропускается большое количество избыточного воздуха, необходимого для сго­рания летучих веществ в топочном объеме. Этот воздух хорошо охлаждает нижние колосники, работающие в условиях высокой температуры, развивающейся при сгорании угля.

Из рассмотрения процесса горения дров в шахтной топке сле­дует, что все этапы этого процесса протекают одновременно, причем каждый этап — на определенном участке шахты при постоянной толщине слоя топлива.

Шахта является топливным аккумулятором, сглаживающим возможную неравномерность подачи свежего топлива. Таким об­разом, процесс горения в шахтной топке существенно отличается от процесса горения в ручной колосниковой топке, характери­зуется большей устойчивостью тепловыделения слоя и не зависит от периодичности загрузки топлива.

Дрова к шахте обычно подаются в вагонетках; из них дрова разгружают в загрузочную воронку. Шахтные топки считают полумеханическими.

При сжигании дров повышенной влажности большое значение приобретают условия подготовки топлива в шахте. С этой целью в конструкции топки предусмотрены верхние гори­зонтальные колосники , к которым подводится воздух. На этих колосниках создаются дополнительные очаги го­рения, способствующие подсушке дров в горловине шахты. Кроме того, при сжигании дров повышенной влажности следует пользо­ваться дутьем, вводимым под нижние колосники.

Схема топки с шурующей планкой:

1 – бункер топлива

2 – зажигательная шахта (25% воздуха)

3 – основные колосики (в них попадает 65% воздуха)

4 – шлаковые колосники (10% воздуха)

5 – шурующая планка

Колосники неподвижны.
