49. Полезно используемое в теплогенераторе тепло и тепловые потери.

Эффективность используемого топлива в котельном агрегате определяется 2-мя факторами:

-полнотой процесса сгорания

-глубиной охлаждения продуктов сгорания.

Большая часть выделенного тепла используется полезно на нагрев и испарение воды и перегрев полученного пара (необх.часть-8-20%-потери). Распределение всего подведенного тепла на полезно использованное и различные потери производится путем составления теплового баланса.

Баланс тепла котельного агрегата, считая на 1 кг(1м3) сжигаемого топлива, выражается следующим равенством:

Q^P_P = Q₁ + Q₂ + Q₃ + Q₄ + Q₅ + Q₆ кДж/кг,кДж/м3, где

Q^P_P – располагаемое тепло рабочей массы топлива – это кол-во теплоты, которое вносится в котельный агрегат с единицей массы топлива;

Q₁ – полезно используемое тепло, получаемое в виде пара или горячей воды;

Q₂ – потеря тепла с уходящими из котельного агрегата и выбрасываемыми в атмосферу продуктами сгорания;

Q₃ – потеря тепла от хим. неполноты сгорания;

Q₄ – потеря тепла от механ. неполноты сгорания;

Q₅ – потеря тепла от наружного охлаждения в окр. среду;

Q₆ – потери физ. тепла с удаленными из топки золой и шлаком;

Если обе части ур-ия разделить на Q^P_P и умножить на 100, то получится новое выражение баланса тепла, по которому использованное тепло и потери выражены в процентном отношении к располагаемому теплу:

100%=q₁ + q₂ + q₃ + q₄ + q₅ + q₆

50. Чугунные секционные котлы. Котлы-бойлеры. Котлы утилизаторы.

Ч.с.к. – котлы состоящие, изготовляемые из отдельных элементов – секций, с небольшими габаритами, без кирпичной обмундировки. С их появлением стало возможно достаточно точно подбирать требуемую поверхность нагрева. После 30-х годов ХХ века и по настоящее время топочное устройство располагается за пределами пределами поверхностей нагрева и различное положение топок по отношению к ним. Эти котлы относятся к категории котлов низкого давления, поэтому их можно использовать в качестве водогрейных при температуре не выше 115⁰С и при статическом давление в системе не больше 6 атм.

Э ти же котлы могут быть использованы в качестве паровых, но при давление не свыше 0,7 атм.

Газовые котлы позволяют отапливать помещение и осуществлять нагрев воды для хозяйственных и бытовых нужд. Существуют газовые котлы бойлерного типа и котлы непрерывного действия. Последние осуществляют постоянный нагрев воды, но при этом потребляют значительную мощность. Котлы первого типа имеют некоторый запас воды (ограниченный объемами бойлера), и потребляют меньшую мощность, так как нагрев воды происходит только при понижении уровня воды в бойлере или при снижении ее температуры. Однако бойлерные газовые котлы требуют некоторого времени для того, что бы нагреть холодную воду в бойлере.

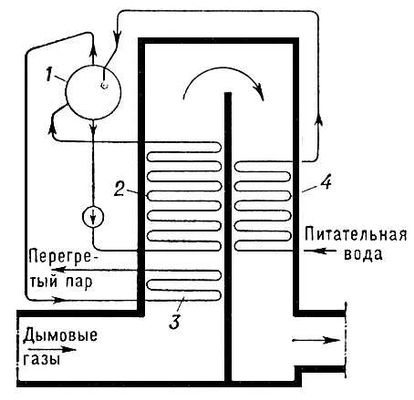

Котёл-утилизатор, паровой котёл, не имеющий собственной топки и использующий тепло отходящих газов каких-либо промышленной или энергетической установки. Температура газов, поступающих в котел, колеблется от 350—400°С (при установке котла за двигателями внутреннего сгорания) до 900—1500оС (за отражательными, рафинировочными и цементными печами). Крупные котлы -утилизаторы имеют все элементы котлоагрегата, за исключением топочных и др. устройств, связанных с сжиганием топлива. Для малых производительностей и низких давлений применяются газотрубные либо с многократной принудительной циркуляцией (рис.), реже — прямоточные сепараторные и барабанные к.-у. с естественной циркуляцией. Водогрейные к.-у. обычно называются утилизационными экономайзерами, или подогревателями. В некоторых случаях к.-у. настолько сращиваются с элементами технологического оборудования, что не могут быть выделены как самостоятельные агрегаты (устройства для испарительного охлаждения мартеновских печей, химических установок и т. д.). К.-у. широко применяются в химической, нефтяной, пищевой, текстильной и др. отраслях промышленности.
