Моделирование
Соберите схему, согласно приведенного рисунка. Исходные двухполюсники – индуктивный (L) и емкостной (C) элементы.
Исследуемый последовательный контур LC подключен к источнику переменного напряжения – генератору Е (амплитуда сигнала 1 В).
Введение резистора величиной сопротивления 1 Ом необходимо для моделирования реальных активных потерь в электрической цепи
Исследование частотных характеристик
При реальном эксперименте и снятии частотных характеристик вручную «проходят» по частоте, изменяя частоту выходного сигнала от сигнал-генератора, или используют генератор качающейся частоты. В виртуальном эксперименте эти операции решаются программным путем.
В
программе EWB для построения амплитудно-
и фазочатотной характеристик можно
воспользоваться специальным прибором
– Bode
Plotter – измеритель (плоттер) АЧХ и ФЧХ,
названным по имени автора, американского
радиоинженера Г. Боде (не путайте с
французским изобретателем
буквопечатающего телеграфного аппарата
Ж. Бодо, по имени которого назван аппарат
и единица скорости передачи сигналов
«Бод»). Боде-плоттер выбирается по
пиктограмме в группе Instruments
(инструменты).
Вход плоттера IN на условном графическом изображении прибора надо соединить со входом контура (точка «а»), а его выход OUT – с источником выходного сигнала (точка «b»).
1.2.1
Для получения частотных характеристик
после сборки схемы необходимо вызвать
изображение лицевой панели, дважды
щелкнув ЛКМ по условному графическому
изображению прибора. По умолчанию в
появившемся полном изображении
лицевой панели прибора
кнопки Magnitude (амплитуда) и Log
(логарифмический
масштаб) находятся в «утопленном»
(зачерненном) положении.
Для наблюдения АЧХ надо в вертикальной (Vertical) развертке произвести установку диапазонов моделирования по амплитуде. Для этого указываются ее значения ( в дБ) – начальное F и конечное I. Горизонтальная развертка (Horizontal) определяет наблюдаемый частотый диапазон в логарифмическом или линейном масштабе.
После установки параметров можно нажать на кнопку, включающую моделирование. В результате на экране виртуального схемного прибора получаем АЧХ.
1.2.2 Для проведения количественных измерений на графиках можно воспользоваться вертикальной визирной линией, перемещаемой из левой части экрана курсором или кнопками с изображением стрелок, находящимися на лицевой панели виртуального схемного Боде-плоттера. Соответствующие отсчеты в цифровой форме для точки пересечения визира с линией графика возникают в нижних окошках лицевой панели прибора.
1)
Определите частоту, на которой возникает
резонанс колебаний
.
2)
Определите собственную частоту
последовательного колебательного
контура
и сравните её с
.
3) Определите полосу пропускания и добротность контура.
4) Изменив величину активного сопротивления (на 0,5 Ом и 2 Ом), проведите моделирование и расчеты 1) …3).
5) Сравните форму полученных резонансных АЧХ.

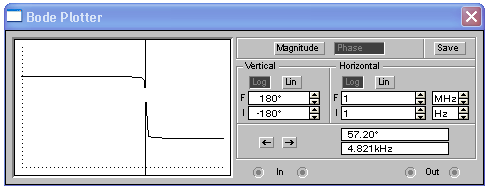

1.2.3 Для наблюдения ФЧХ надо «утопить» кнопку Phase (фаза) и аналогично предыдущему установить начальное F и конечное I значение фазы, а затем повторно включить моделирование. В результате на экране виртуального схемного прибора получаем ФЧХ.
1.2.4 Программа EWB позволяет получить частотные характеристики, сведенные на один экран. Для этого после установки диапазонов и проведения моделирования надо нажать на пиктограмму Display Graphs (график на дисплее), находящуюся в верхней строке пиктограмм.
В результате получатся графики резонансной АЧХ, где Gain — коэффициент передачи (усиления): отношение амплитуды напряжения на выходе контура (точка «в») к амплитуде напряжения на входе контура (точка «а»), выраженный в децибелах, и график ФЧХ, где Phase — фазовый угол, выраженный в градусах (Degrees). В верхней части панели Analysis Graphs имеется набор инструментов для редактирования полученных графиков.
На резонансной частоте фазочастотная характеристика контура должна иметь нулевое значение. Однако из-за дискретности визирная линия может быть установлена на ФЧХ только вблизи резонансной частоты, поэтому значение фазы составляет не 0°, а близкое к нему. Это означает, ток в цепи совпадает по фазе с входным напряжением
