9. Влияние скорости загружения на прочность стальных элементов.
Если стальной образец испытать на растяжение, то по результатам эксперимента можно установить его основные прочностные и деформативные характеристики (предел текучести, предел прочности, модуль упругости и т. д.). Однако эти величины носят в достаточной степени условный характер, в чем нетрудно убедиться, испытав тот же образец с иной скоростью нагружения. Оказывается, что при уменьшении скорости нагружения значения прочностных характеристик также уменьшаются, при увеличении скорости —- возрастают*.
Исследования стали показали, что ударная прочность на 20—40% выше статической, а предел текучести при ударе возрастает по сравнению со статическими испытаниями на 30—60% . Следует отметить, что мягкие стали, обладающие большими пластическими свойствами, обнаруживают значительно большее увеличение прочностных характеристик, чем хрупкие.
Несмотря на то, что в настоящее время зависимость между прочностью материалов и скоростью нагружения еще не установлена, из приведенных данных очевидно, что прочностные характеристики строительных материалов увеличиваются с ростом скорости приложения нагрузки.
Если образец металла подвергнуть испытанию на растяжение, то зависимость между растягивающей силой Р и удлинением ∆L можно представить в виде диаграммы (рис. 11.21, а). Участок диаграммы Оа отвечает упругим деформациям материала, а остальная часть в основном неупругой деформации. Площадь, ограниченная кривой Оаbcde, представляет работу W, затраченную на разрушение образца. Само собой разумеется, что с изменением длины испытуемого образца L будет изменяться и его удлинение ∆L, а следовательно, и количество работы W затраченной на разрушение.
Если интересоваться не просто количеством энергии, затраченной на разрушение образца, а количеством работы, отнесенной к единице объема материала (т. е. V=W/FL, где F — площадь сечения образца), то окажется, что величина эта достаточно стабильна и, например, для стали Ст. 3 составляет 1000—1500 кГ-см/см3.
Если при одних и тех же размерах образцов изменить скорость их загружения, то диаграмма Р — ∆L несколько изменится; с увеличением скорости загружения предел текучести σг н предел прочности Rпл будут возрастать. Для сравнения на рис. II. 21, а показаны две диаграммы в координатах о σ— ε (напряжение — относительное удлинение) при обычном статическом загружения и при ударе. Прн этом, естественно, изменяются и площади диаграмм, т. е. изменяется н количество энергии, затрачиваемой на разрушение образцов. Количество работы, расходуемое на разрушение
1 с:л!3 материала при ударе, Vл превышает величину, отвечающую статическому разрыву, и для различных металлов различно отличается от VСТ.
Как бы то ни было, статические и ударные значения V для стали Ст. 3 при однократном загружешш до разрушения не так уж сильно отличаются и поэтому в дальнейшем при рассмотрении работы сооружения в целом будем принимать эту величину как единую общую характеристику материала, не зависяигую от скорости загружения.
Опыты показывают, что общее суммарное количество энергии, расходуемое на разрушение образца при таком повторном загружений, практически не отличается от количества энергии, расходуемой на разрыв образца при однократном иагружении*. /
Более тщательные опыты показывают, что необратимые процессы в материале имеют место также и при напряжениях, значительно меньших предела текучести. В этом случае, однако, работа, совершаемая внешней силой за один цикл загружения, весьма незначительна и поэтому для доведения материала до разрушения требуется очень большое число циклов нагружения. Прочность материала при таких многочисленных повторных за-гружениях, как известно, носит название предела выносливости (или усталости).

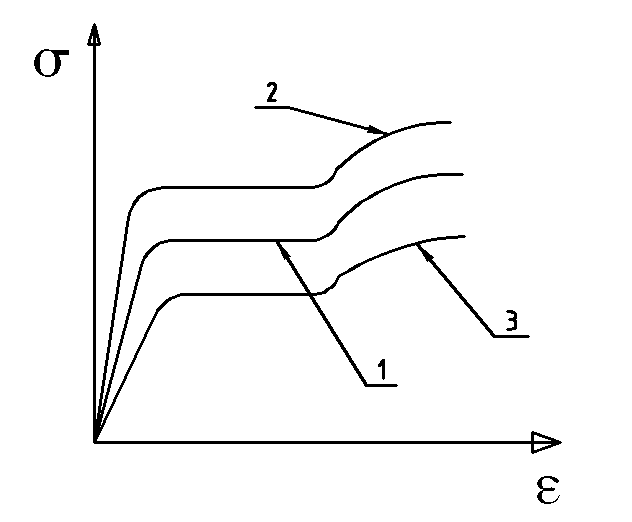

1
– нормальная скорость
2 – быстрее
3 – медленнее
