46.Что характеризует петля гистерезиса при работе стальных элементов на переменные загружения.

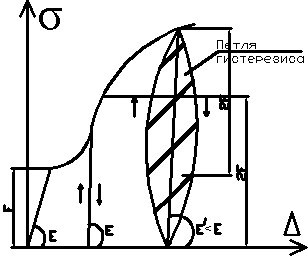

Если силы стягивания соединений на болтах нормальной, повышенной точности недостаточны и силы внутреннего трения F преодолеваются в соединении внешними сдвигающими силами, то соединение начинает работать как упругопластическое тело. Если такое соединение довести до развития пластических деформаций (преодолеть силы внутреннего трения), а затем разгрузить, то пока не будет преодолено внутреннее трение в обратном направлении, разгрузка пойдет по упругому закону. При повторных нагрузках и разгрузках соединения усилием N>2F трение в соединении будет каждый раз преодолеваться и на диаграмме «нагрузка-деформация» образуется петля гистерезиса циклической работы соединения (см. рис.).

Если фиксировать только начальную и конечную точки петли гистерезиса, то получается впечатление, что соединение работает упруго, но его приведенный модуль упругости Е^' меньше модуля упругости материала, т. е. соединение оказывается более податливым, чем материал конструкции. Чем больше силы внутреннего трения в соединении F, тем больше зона упругой работы соединения и меньше его податливость. Это еще раз показывает желательность увеличения сил стягивания соединения болтами.

47 Выбор стали и типов электродов для стальных конструк. Сейсмостойких зданий и соор.

На прочность и деформативность строительных материалов оказывают влия­ние как скорость приложения нагрузки, что ведет к увели­чению прочностных характеристик материалов, так и по­вторность динамического воздействия, что снижает несущую способность. Существенное влияние на снижение прочностннх показателей конструктивных элементов оказывают также «перегрузочные» цикпы, имеющие место, при землетрясениях.

О сновные прочностные и деформативные харак­теристики (предел текучести, предел прочности, модуль упругости и т. д.) стали, при различных скоростях загружения, имеют различные значения, испытав образецы с разными скоростями нагружения. Оказывается, что при уменьшении скорости нагружения значения прочностных характеристик также уменьшают­ся, при увеличении скорости —- возрастают.

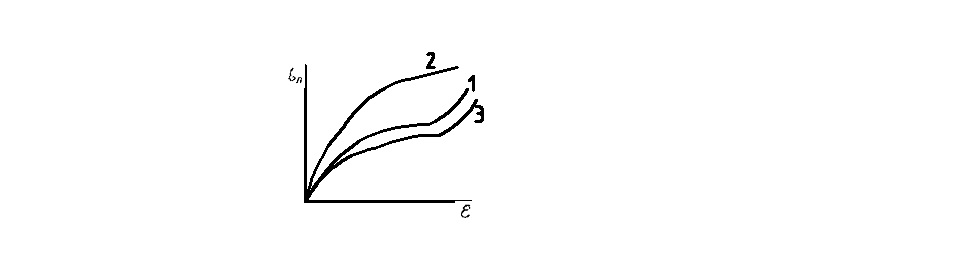

Диаграмма растяжения стали

1 – нормальное загружение

2 – быстрое загружение

3- медленное загружение

Приняты основные марки стали для сейсмостойкого строительства : Ст3сп, 15ХСНД, 09Г2, 10ХСНД, 10Г2с1

48) СЕЙСМОПОГЛАТИТЕЛИ РАМОЧНОГО ТИПА.

M/W=σ_T

Сейсмопоглотители - констукции или констуктивные решения которые преобазуют часть энергии, которая входит в здание, во внутреннюю энергию. Сейсмопоглотители нейтрализуют резонансные являения Сейсмопоглотители бывают :консольного, рамочного, рессорного, кольцевого типов.

Применяються легкие ограждающие панели с заполнителями которые играют роль сейсмопоглатиетлей.

Сейсмопоглатители-это конструктивные решения которые поглащают часть инергии в результате динамической системы каркаса.

При этом необходимо побольше металла включить в пластическую сталь.

Для увеличения сейсмопоглащения применяют:

1. Рамку переменного сечения

2. Эффективно сделать если стенка будет гафрированна.
