38.Определение сейсмичности площадки строительства и расчетной сейсмичности здания.

Определение сейсмичности площадки строительства следует производить на основании сейсмического районирования.

Сейсмическое районированиие - картирование потенциальной сейсмической опасности в баллах макросейсмической шкалы или в других параметрах (ускорение, скорости колебаний грунта и др.), которые необходимо учитывать при строительстве в сейсмических районах. Уточнения сейсмичности площадки (участка) строительства проводится на основании инженерно-геологических изысканий. Строительство в районах с сейсмичностью, превышающей 9 баллов, весьма неэкономично. Поэтому в нормах указания ограничены районами 7—9-балльной сейсмичности.

Определение расчетной сейсмичности здания проводится на основании сейсмичности площадки строительства и в зависимости от категории грунта.

39. Особенности работы конструкций протяженных зданий и сооружений при сейсмических воздействиях.

Распространиение сейсмических волн является неравномерным. В протяженных зданиях распределение нагрузки по зданию также может быть неравномерным. Когда сейсмическая волна достигает здания элементы с разной массой начиают двигаться с разными ускорениями. Если здание протяженное в результате разницы ускорений элементов оно начинает закручиваться. В результате закручивания элементы сооруженя могут потерять устойчивость или деформироваться. Во-избежании таких повреждений здание разделяется деформационными швами. В металлических зданиях при 7баллах шов через 144м, 8б-120м, 9б-96м.

40 (Мк). Конструктивные сопряжения ригеля и колонны, обеспечивающие заданную надежность сварных швов.

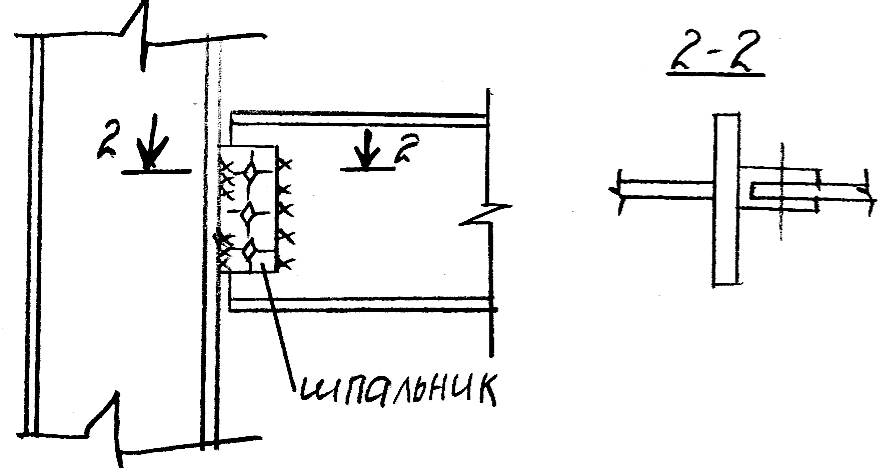

Шарнирное сопряжение ригеля с колонной – воспринимает только нагрузку Q

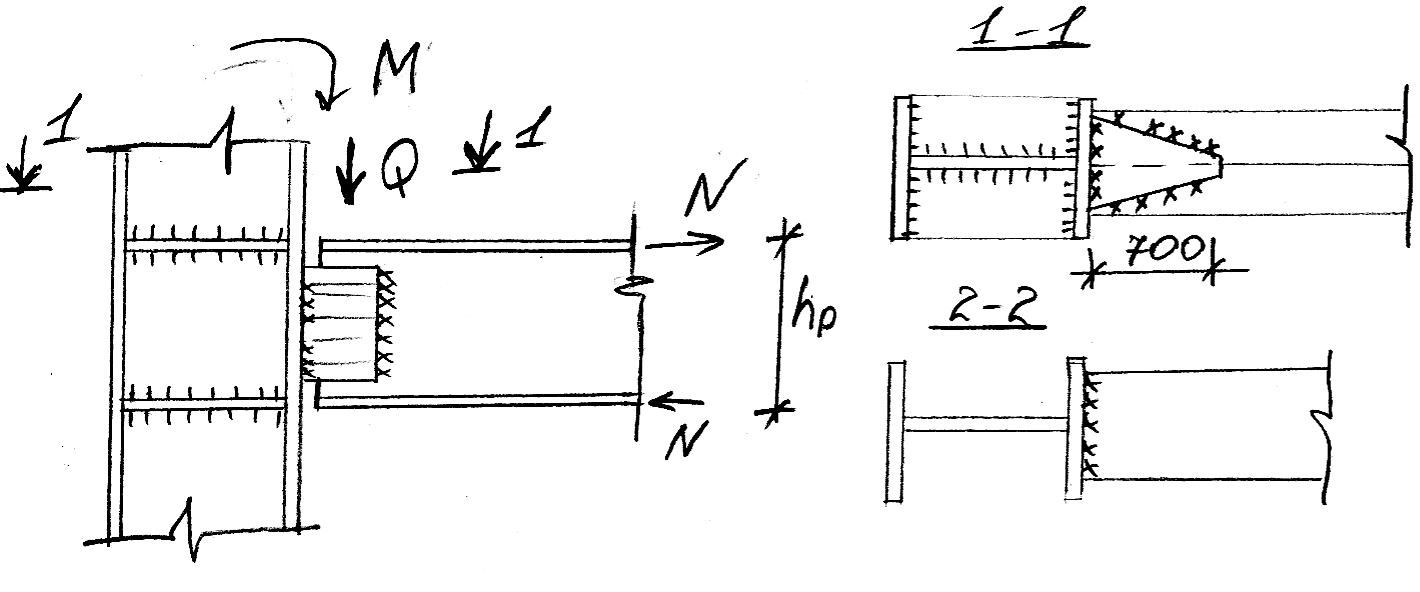

Жесткое сопряжение ригеля с колонной – воспринимает M, N, Q

В таком случае колонны работают на сжатие и на изгиб.

N=M/hp

41. Конструктивные решения рамных узлов в многоэт.Сейсмостойких ст.Каркасах.

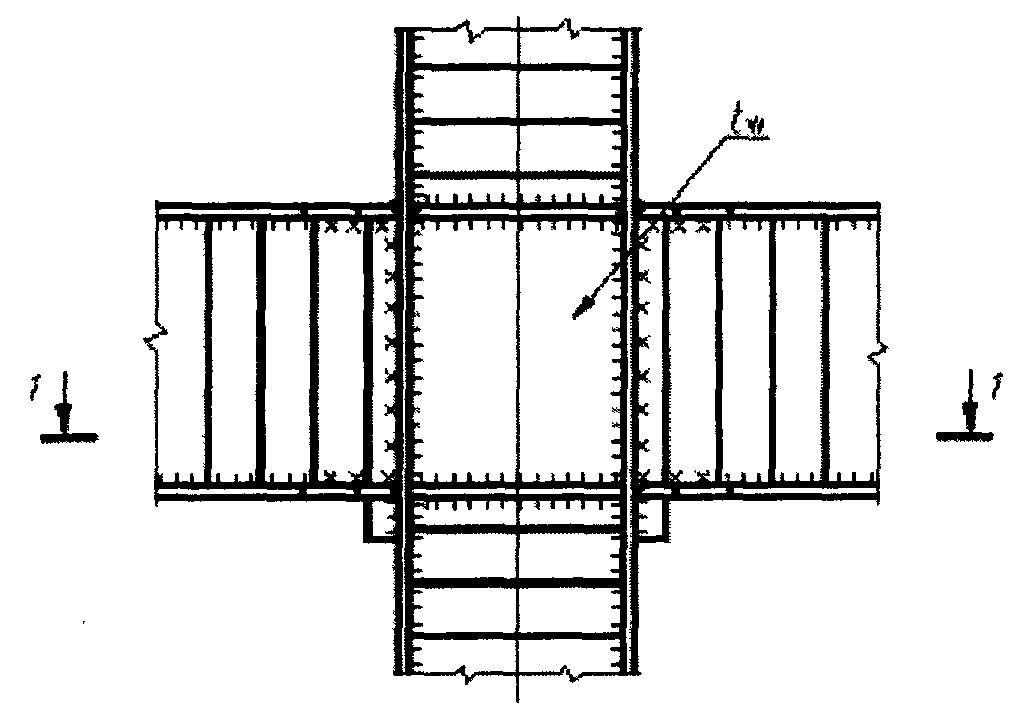

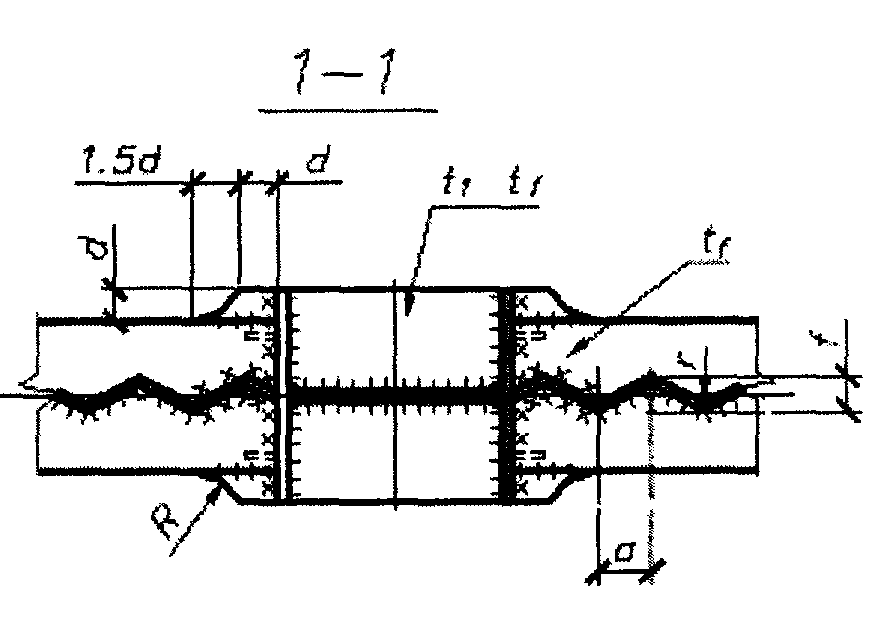

Сварной рамный узел каркаса(колонна двутаврового сечения)

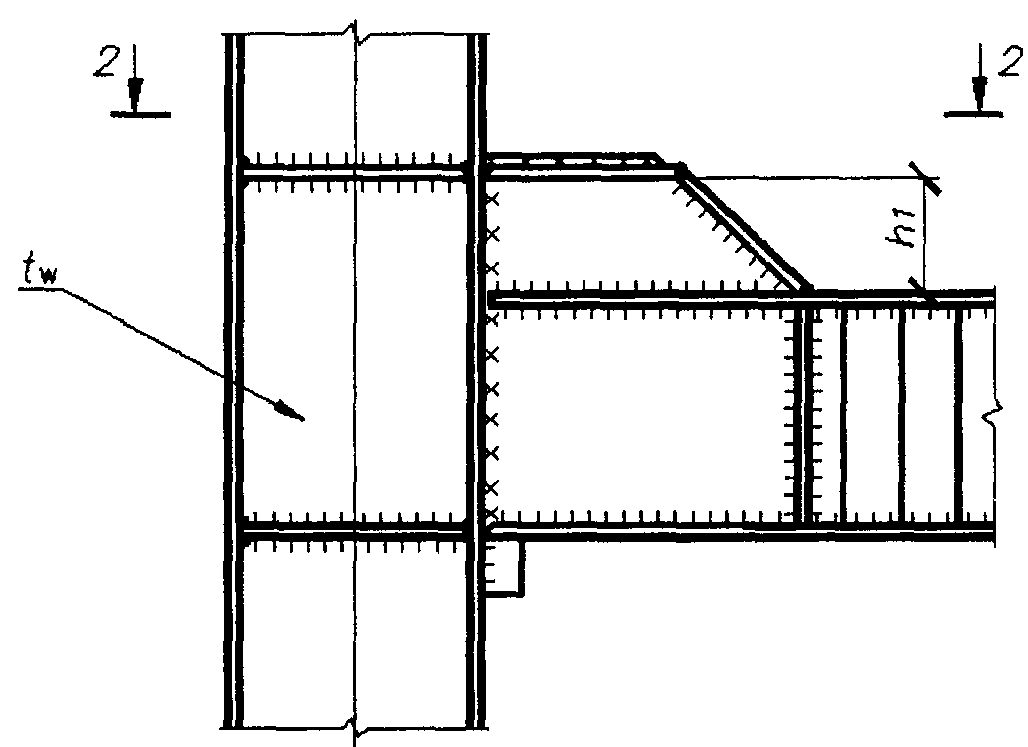

Рамный узел с увеличенной высотой ригеля.

Высота назначается равной высоте ж/б плиты. Пояса гребешка устанавливаются и привариваются после укладки плит перекрытия.

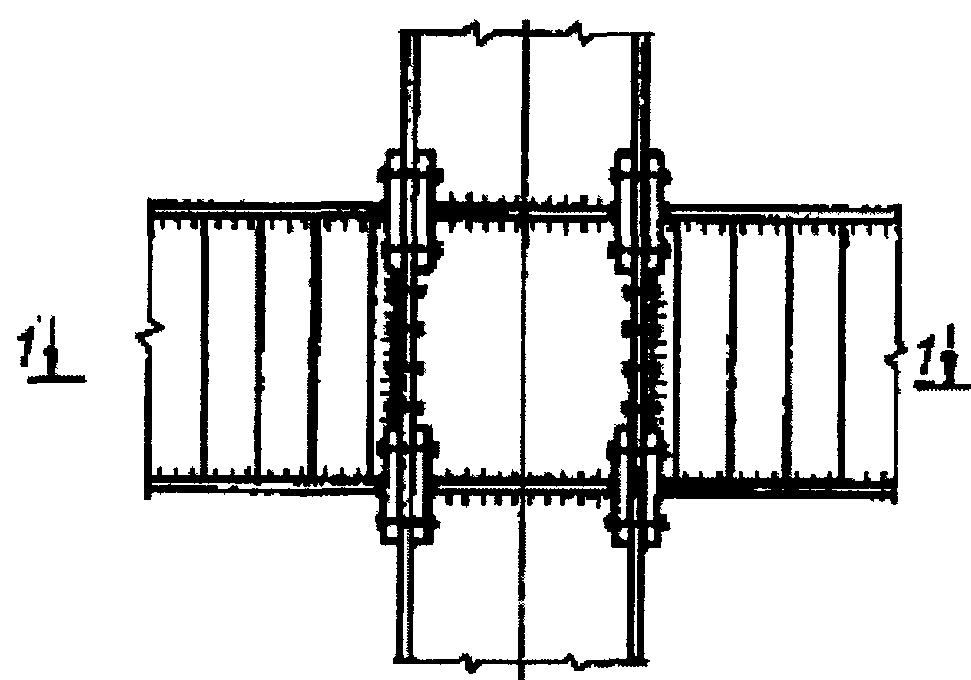

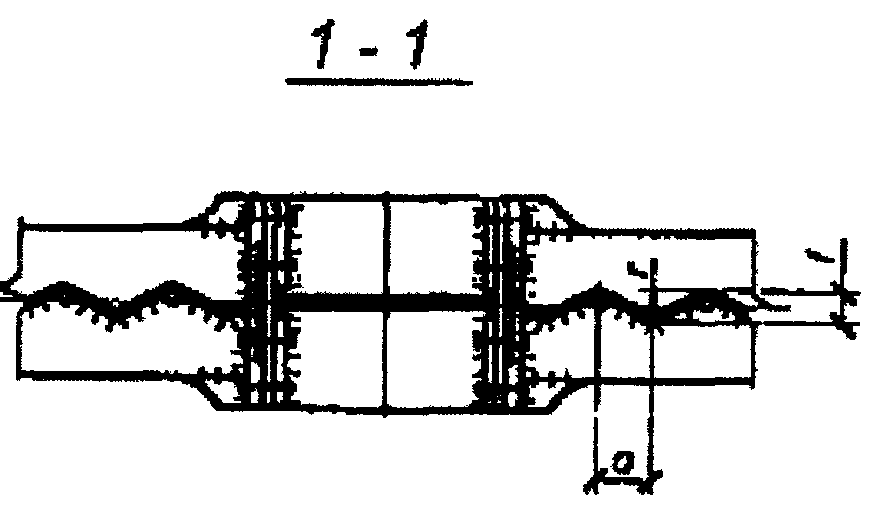

Болтовое соединение ригелей с колонной двутаврового сечения

Узлы трудоемки в изготовлении, требуют высокой точности и дороже сварных.

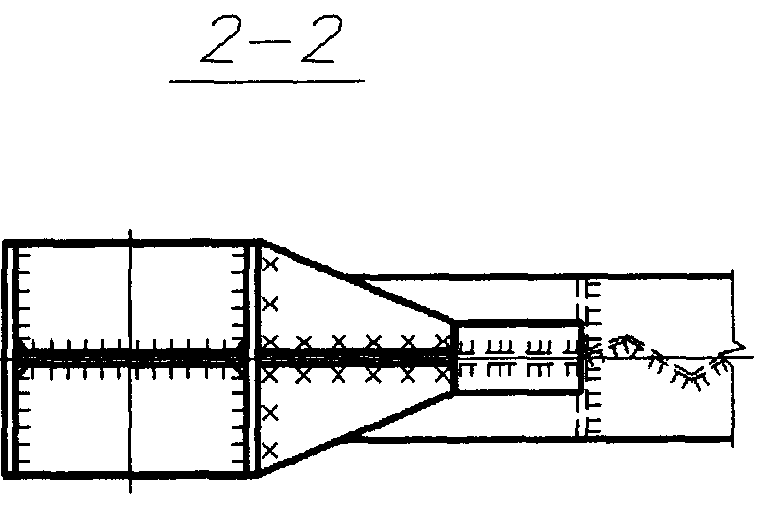

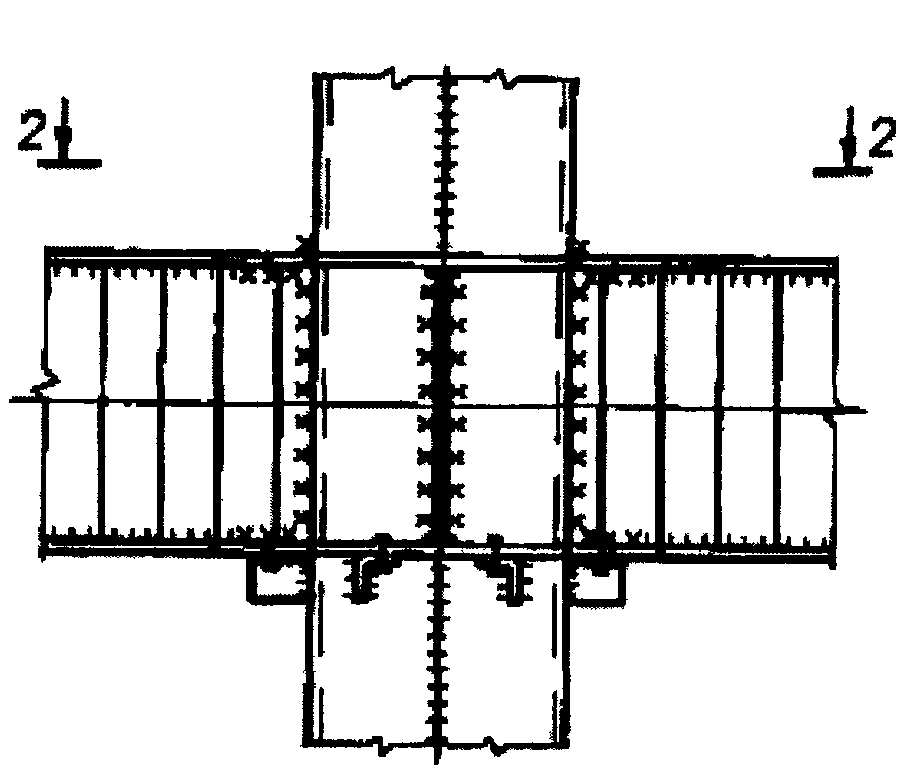

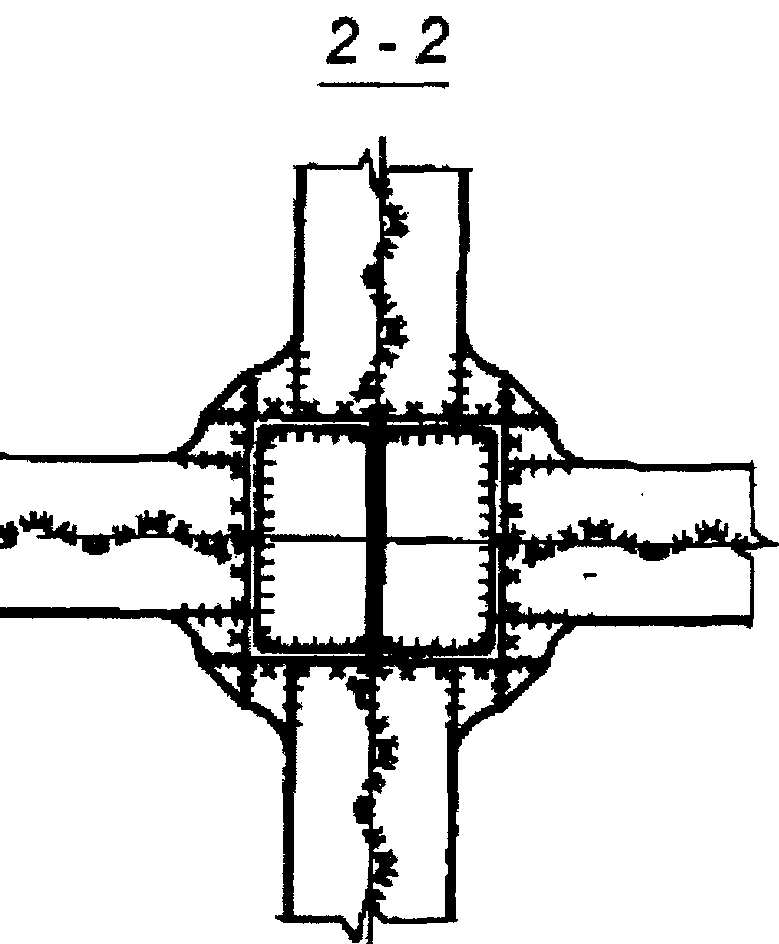

Сварной рамный узел каркаса(колонна трубчатого сечения из 4 уголков)

Особенность-установка в колонне 2 полудиафрагм строго фиксированных на уровне поясов примыкающих ригелей, что требует двойной сборки колонны.

42. Особенности расчета стропильных ферм на сейсмические нагрузки

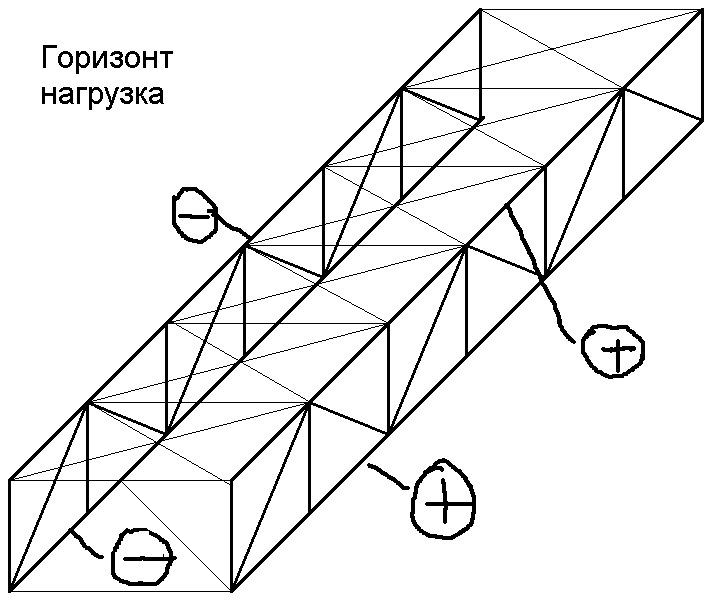

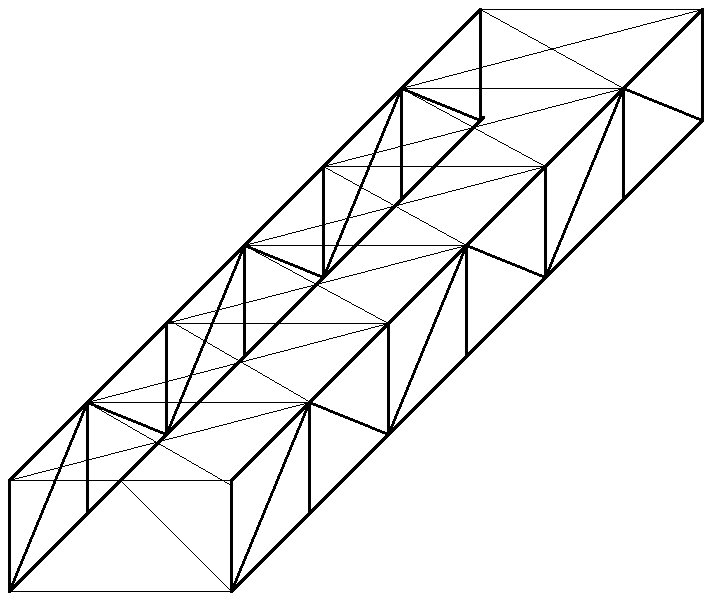

Основной особенностью расчета ферм на сейсмические нагрузки является то что рассчитывается не ферма в отдельности, а блок состоящий из 2х ферм и связей

Этот блок рассчитывается как на вертикальную так и на горизонтальную(сейсмическую ) нагрузку

Таким образом для левого верхнего пояса будет суммироваться сжатие для обих случаев. А для правого нижденго – растяжение.

Так же фермы длиной 24м и более следует расчитывать и на вертикальную составляющую сесмической нагрузки.
