32.Сущность методов, основанных на искусственном облучении горных пород нейтронами или гамма-излучением. Гамма метод и нейтрон-нейтронный метод.
Сущность методов, основанных на искусственном облучении горных пород нейтронами или гамма-излучением, состоит в следующем. При облучении горных пород радиоактивным источником (сплавы: полоний-бериллий, радий— бериллий и др.) нейтроны с высокими скоростями и энергией (так называемые быстрые нейтроны) при столкновении с ядрами тяжелых элементов рассеиваются, при столкновении с ядрами легких элементов (например, водорода) движение их замедляется, а энергия понижается. После ряда столкновений энергия быстрых нейтронов понижается и они превращаются в тепловые нейтроны, которые захватываются ядрами элементов. Это явление сопровождается вторичным гамма-излучением. По количеству обнаруженых тепловых нейтронов 1пп и интенсивности вторичного гамма-излучения 1пγ судят о наличии элементов, обладающих способностью замедлять движение нейтронов.
3
3.
Нейтронный
метод и гамма-гамма метод. Графики
зависимости ядерных явлений от свойств
горных пород.

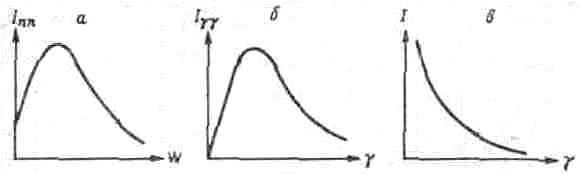

Рис. 3. Графики зависимости ядерных
явлении от свойств горных пород (по
В. И. Ферронскому).
а
—
между регистрируемым излучением тепловых
нейтронов, рассеиваемым породой, и ее
влажностью; б — между регистрируемым
гамма-излучением, рассеиваемым породой,
и ее плотностью; в — между регистрируемым
гамма-излучением, поглощаемым породой,
и ее плотностью.
При облучении горных пород гамма-излучением на его пути располагают экран и прямое воздействие гамма-излучения сводят до минимума. Возникает, таким образом, рассеянное гамма излучение. Интенсивность рассеянного, т. е. прошедшего через горные породы, гамма-излучения тем меньше, чем больше их плотность. Эту зависимость и используют для определения плотности горных пород. Этот метод в отличие от гамма-метода называют гамма-гамма-методом или плотностным (рис. 3, б). Горные породы могут не только рассеивать — пропускать гамма-излучение, но и поглощать его. Чем больше плотность горных пород, тем больше они поглощают гамма-излучения. На этом основано определение плотности горных пород методом поглощения гамма-излучения (рис. 3, в), представляющего собой вторую разновидность гамма-гамма метода. 34.Схема работы нейтронного измерителя влажности и глубинного гамма плотнометра.

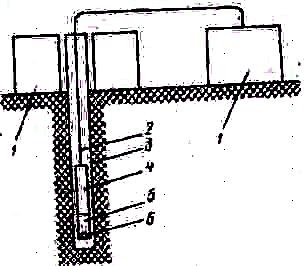

Рис.
6. Схема работы нейтронного измерителя
влажности и глубинного гамма плотномера:
1 — регистрирующая аппаратура; 2 —
кабель, передающий информацию; 3
— обсадная
труба; 4
—
зонд прибора с источником ионизирующего
излучения; 5 — экран; Е
—
источник излучения.
35. Схема определения плотности горных пород методом поглощения гамма-излучения.
Р
ис.
7. Схема определения плотности горных
пород методом поглощения гамма-излучения
приборами типа «вилки» (а) и «щупа» (б).
1 —
источник излучения; 2
—
распространение излучения; 3 — приемное
устройство.
С помощью гидравлического
устройства зонд погружают в толщу пород,
а усилие, затрачиваемое на это погружение
(зондирование), регистрируют. В процессе
погружения зонда интенсивность излучения
нейтронов и гамма частиц регистрируется
и по кабелю передается на пульт наземной
регистрирующей аппаратуры, которая
записывает поступающую информацию в
виде непрерывной диаграммы.

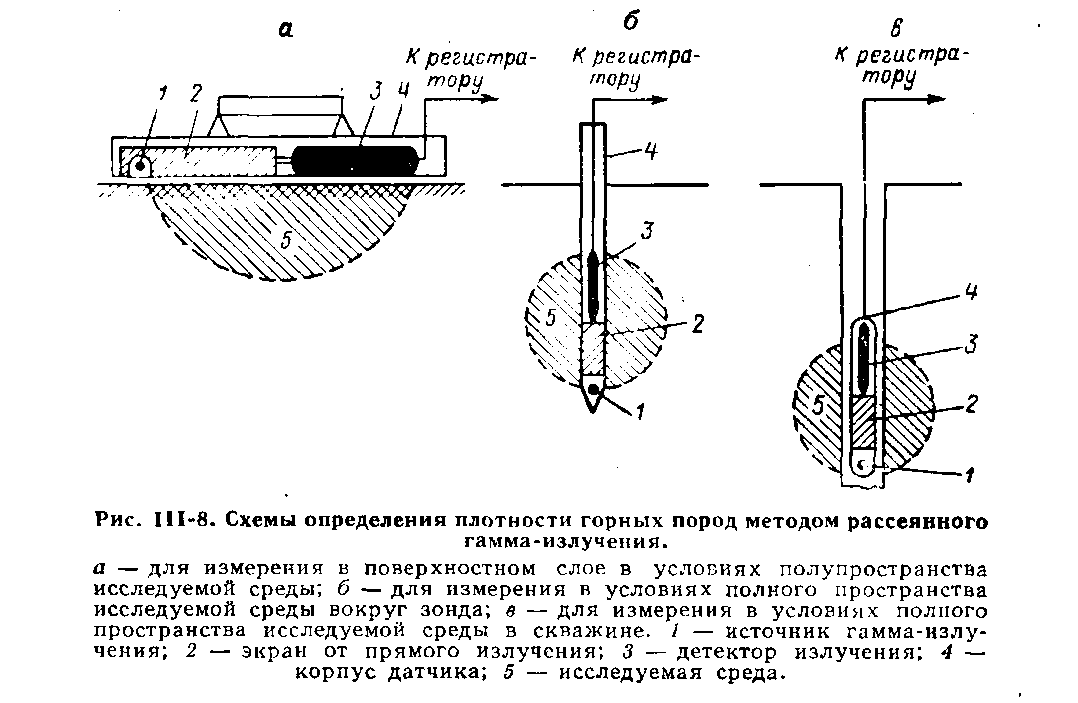

36. Схема определения плотности горных пород методом рассеянного гамма-излучения. Рис. 8- Схемы определения плотности горных пород методом рассеянного гамма-излучения.
а
– для измерения в поверхностном слое
в условиях полупространства исследуемой
среды; б – для измерения в условиях
полного пространства исследуемой среды
вокруг зонда; в – для измерения в условиях
полного пространства исследуемой среды
в скважине. 1 – источник гамма-излучения;
2 – экран от прямого излучения; 3 –
детектор излучения; 4 – корпус датчика;
5 – исследуемая среда.
