Система охлаждения необходима для принудительного отвода теплоты от горячих деталей двигателя и передачи ее в окружающую среду.

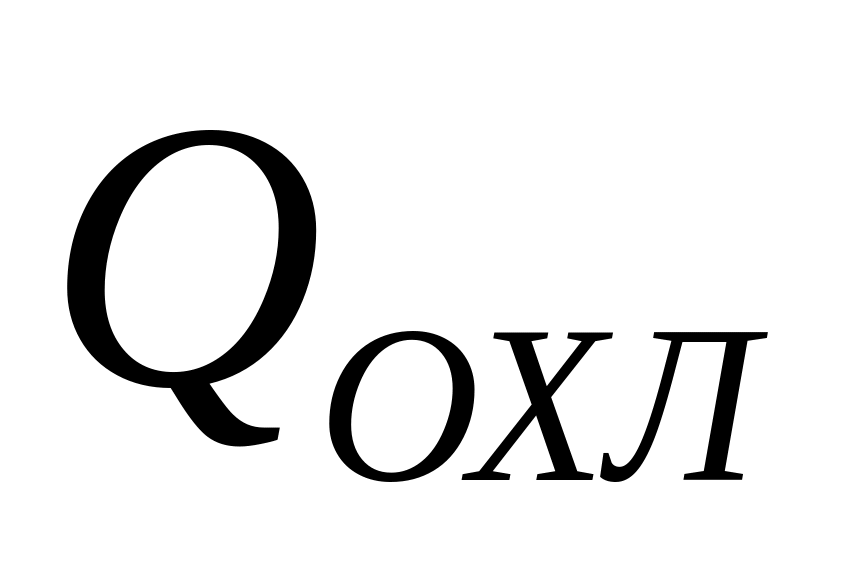

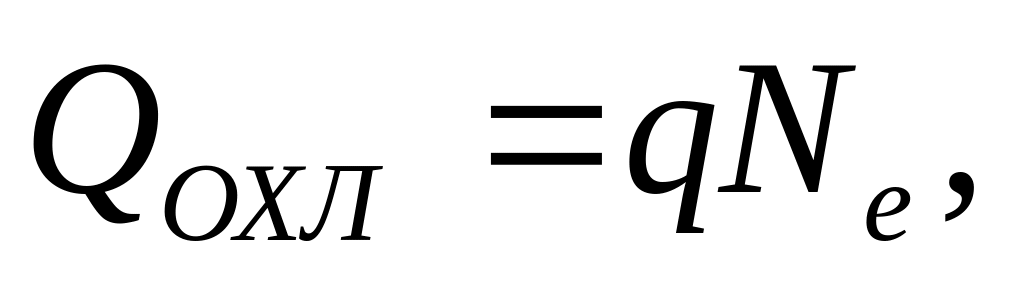

Исходная величина для расчета системы охлаждения – количество теплоты, которое необходимо отвести от двигателя в охлаждающую среду в единицу времени. Это количество теплоты можно определить из теплового баланса двигателя, или из эмпирических зависимостей типа
где q– удельное количество отводимой теплоты, кДж/(кВт–ч). Для карбюраторных двигателей q=2900...4300 кДж/(кВт–ч), для дизелей q =2300... 3600 кДж/(кВт–ч).
Количество
отводимой теплоты
зависит от ряда конструктивных факторов,
таких как степень сжатия
,
отношение
S/D,
а
также от частоты вращения п
и
от условий эксплуатации (состава смеси,
угла опережения зажигания или угла
опережения впрыскивания топлива). Для
ориентировочных расчетов четырехтактных
двигателей

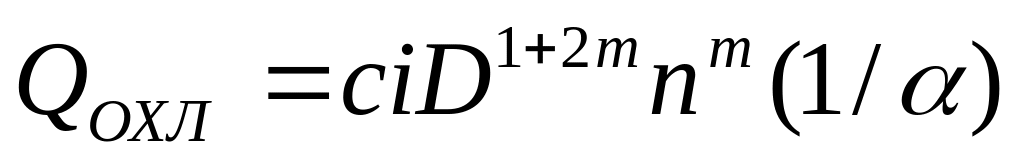

(Дж/с) можно подсчитать по эмпирической
формуле:
,
где с=0,41...0,47 – коэффициент пропорциональности; i – число цилиндров; D – диаметр цилиндра, см; п – частота вращения коленчатого вала, об/мин; – коэффициент избытка воздуха; m=0,6...0,7 – показатель степени.
Систему охлаждения обычно рассчитывают для режимов работы двигателя N = NeN и МК=МКmах. Расчет системы жидкостного охлаждения сводится к определению основных размеров водяного насоса, площади поверхности радиатора и подбору вентилятора. При расчете системы воздушного охлаждения определяют площади поверхностей охлаждения ребер цилиндра и головки цилиндра.
Жидкостное охлаждение. В качестве охлаждающей жидкости используют пресную воду и всесезонные низкозамерзающие жидкости (антифризы) на основе этиленгликоля и спиртоглицериновых смесей.
Вместимость
системы жидкостного охлаждения (л)
принимают на основе следующих соотношений:
для тракторов – (0,5…0,7)
,для
грузовых автомобилей – (0,27…0,8)
,
для легковых – (0,13…0,35)
.
Рассмотрим расчет отдельных агрегатов системы охлаждения: радиатора, насоса охлаждающей жидкости и вентилятора. Расчет сводится к определению площади поверхности охлаждения, необходимой для передачи теплоты от воды к окружающему воздуху.
Расчет
радиатора.
Основные параметры радиатора: площадь
поверхности охлаждения Fp
(м2),
омываемой воздухом; фронтальная
поверхность радиатора
(м2);
глубина радиатора l
(м),
т.
е. расстояние между передней и задней
стенками его решетки по ходу воздушного
потока (l
= 0,06...0,15 м); коэффициент компактности
радиатора
,
выражающий отношение охлаждающей
поверхности к объему радиатора [
=
600...900 м2/м3];
коэффициент оребрения
,
определяемый отношением площадей
поверхностей, омываемых воздухом и
жидкостью (
=
3...6).
Площадь
поверхности охлаждения радиатора FP
определяют

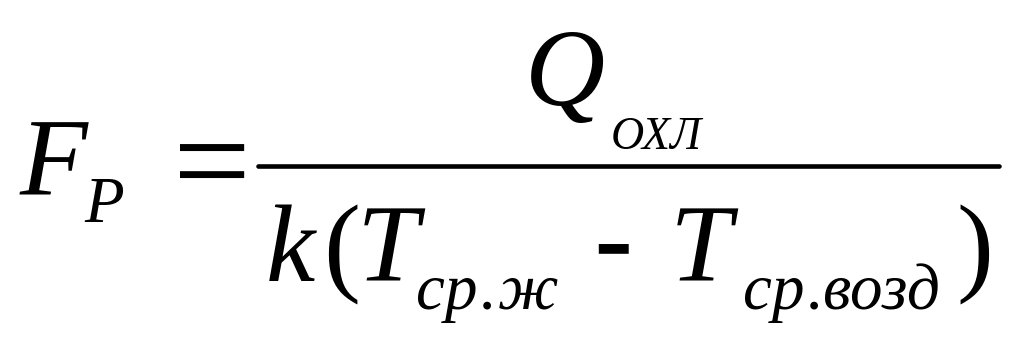

из выражения:
,
где
k
–
коэффициент теплопередачи, Вт/(ма–К);
–
средняя температура воды в радиаторе,
К;
–
средняя температура воздуха, проходящего
через радиатор, К.

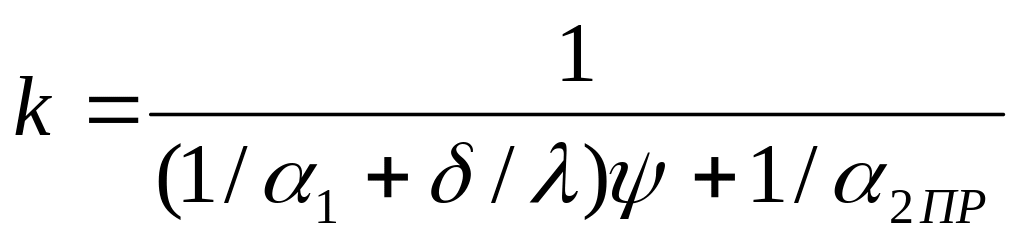

Коэффициент теплопередачи:
,
где
–коэффициент
теплоотдачи от жидкости к стенке
радиатора, Вт/(м2
К);
– приведенный коэффициент теплоотдачи
от стенок радиатора к воздуху, Вт/(м2
К);
и
– соответственно толщина (м) и коэффициент
теплопроводности (Вт/(м К) материала
стенки радиатора;
– коэффициент оребрения для
трубчато–пластинчатых радиаторов
(
=3...6).
Коэффициенты
теплоотдачи
и
при вынужденном движении жидкостей или
воздуха определяют из критериальных
зависимостей вида:
,
где
,
Re,
– соответственно критерии Нуссельта,
Рейнольдса, Прандтля.

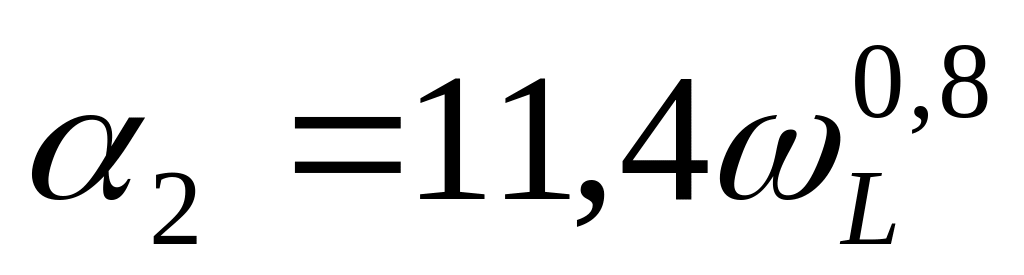

Экспериментальные значения коэффициента = 2300... ...4100 Вт/(м2–К). Значение для трубчатых радиаторов может быть приближенно определено по формуле:
,
где
–
скорость воздуха, проходящего через
радиатор, м/с.
Так как аналитическое определение коэффициента теплопередачи k сложно, то его значения принимают по опытным данным для дизелей 80…100 и для карбюраторных двигателей 140…180 Вт/(м2К). Необходимая массовая подача (кг/с) жидкости насосом через радиатор :
где
–
удельная теплоемкость циркулирующей
жидкости [для воды
– 4,178 Дж/(кг–К), для этиленгликолиевых
смесей
=2,093
Дж/(кг–К)];
–
перепад температуры охлаждающей жидкости
в радиаторе, К..
При
принудительной циркуляции воды в системе
температурный перепад
=
=6...12
К;
принимают 353...368 К. Тогда с учетом принятых
значений
и
можно
определить среднюю температуру воды в
радиаторе:
,
Для
тракторных и автомобильных двигателей
=358...365
К. Так как в радиаторе теплота
передается
от воды в окружающую среду, то
.
