2.2.3 Перекриття та підлоги
Для перекриття використовуємо дерев’яні балки БО і БД , які спираються на стіну не менше ніж на 180мм.Простір між балками заповнюємо щитами накату на які укладаються : прожарений пісок звукоізоляція . Між собою балки з’єднуються анкерами А-2.Зі стінами плити з’єднуються за допомогою анкерів А-1,які закладаються у цегляну кладку. Зверху балок влаштовується регулюючі підкладки на яких кладеться дерев’яна лаги, на які кладеться дерев’яна підлога .
2.2.4 Перегородки

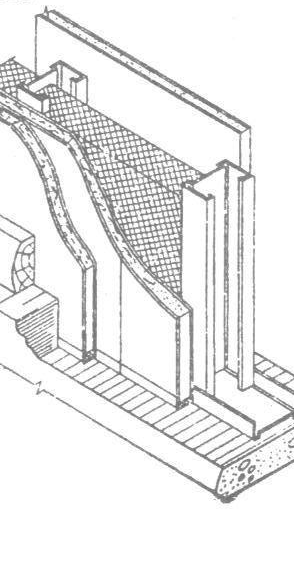

Перегородки гіпсокартонні каркасні . Каркас виконується з гнутих сталевих профілей , стійкі каркасу встановлюються з шагом 600 мм по горизонтальним металевим направляючим які прикріплюються до несучіх конструкцій підлоги та стелі дюбелями , або саморізами.
Для посилення перегородки в місцях пройомів каркас повинен бути укріпленим постановкою парних стійок . Обшивка перегородок – гіпсокартонними листами 14 мм .
З одноі сторони два листа , а з другої один лист. Міжперегородковий простір заповнюється звукоізоляцією – мінеральною ватою. Відділка перегородок виконується водоемульсійними фарбами , стики штукатуряться , ширина перегородки 107мм
В приміщеннях з вологим режимом роботи (кухня, ванна) перегородки виконуються з керамічної цегли шириною 65 мм , яка армується полосами з листової сталі 1.5 × 2.5мм ,яку укладають в горизонтальні шви через три ряди цегли, кінці арматури закріплюються до стін та оздоблюють кахлем на всю висоту стіни.
2.2.5 Двері та вікна
Зовнішні двері індустріального виробництва металеві рамної конструкціі , ворота в гараж виконані в варіанті підйомних ролетів . Застосовуємо металопластикові, балконні двері теж металопластикові індустріального виробництва. Розрахунок розмірів вікон проводиться згідно з ДБН В.2.2-15-2005 «Житлові будинки»., котрий встановлює відношення площі віконних отворів до площі підлог1:5.Використовуємо вікна індустріального виробництва з металопластикового профілю, та стеклопакетів .
2.2.6 Сходи
Виконуються на дерев´яних косоурах з ухилом 1:1,5. Сходи мають два марші . Ширина сходинки 260мм, присхідця – 175мм. Ширина сходів1000 , міжповерхової площадки – 1400мм. Огородження виконують з дерев´яних елементів висотою 800 мм.
2.2.7 Дах
Дах двосхилий з ухилом 40º. Крокви висячіі, жорсткість яких забезпечуєтють та вітрові пов’язі. Для покрівлі використовується металочерепиця, яка влаштовується на латах з дерев’яного брусу 50х50. через 350мм , на які монтується листи метало черепиці.
Також використовуються такі допоміжні профілі та деталі як; Коник бочковий , снігопідпір,
та саморізи

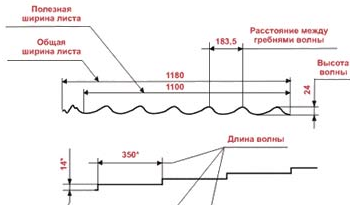

« Lorica »ширина листа 1180 мм ,довжина хвилі 350 мм ,висота хвилі 14 мм. Кріплення відбувається за допомогою саморізів зі спеціальною шайбою підкладкою , карнизний вузол підшивається ПВХ Сайдінгом,
«Софіт» Конструкція та розміри даху прийняті згідно з розрахунком (п. 3.2)
Також забезпечується організований злив води , встановлюються кронштейни в які вкладаються водовідводні жолоба с профілю ПВХ
