2. Архітектурно – будівельна частина

2.1 Об’ємно – планувальне рішення будинку.

Запроектована будівля відповідає нормативним вимогам за функціональним призначенням та технічною доцільністю, має архітектурну виразність;

Рис.1.1 Функціональна схема першого поверху :

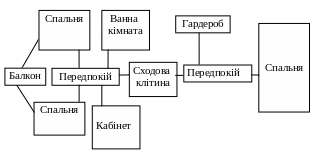

Рис.1.2 Функціональна схема мансардного поверху:

Розміри будинку: довжина 13,7 та ширина 10 м .

Будівля запроектована для проживання однiеї сім´ї.

На першому поверсі - зона денного перебування та вечірньої активності:

вітальня – 25,2 м², кухня – 16,6 м², вбиральня - 2,1м², гараж - 22,1 м² , тамбур - 1,8 м²,

топочна - 6,7 м², майстерня – 13,1 м² , комірка - 3,3 м²

На мансардному поверсі - зона відпочинку, вечірньої активності та інтимна зона : балкон– 5,4м², спальня –14,8м², коридор- 4,5м², спальня-13,7 м² ,ванна -6,8м² , спальня-27,4м², комірка - 8,5м² , кабінет - 15,4 м².На мансардний поверх сходи на дерев´яних косоурах.

2.2. Конструктивне рішення будинку

Будівельна система - , традиційна ручна кладка.

Конструктивна система - стінова, з поперечними та по вздовжніми несучими стінами.

Просторова жорсткість забезпечується сумісною роботою поздовжніх по осі А,Б,В,Г,Д та поперечних стін по осі 4,5 та міжповерховим перекриттям , яке утворюється перекриттям по дерев’янним балкам.

Основні вимоги до житлового будинку визначаємо згідно з [1].

Будинок малоповерховий з цегляними стінами:

Клас за капітальністю — ІІІ

Клас за довговічністю — ІІ (не менше 50 років)

Ступінь вогнестійкості — ІІІ

Мінімальна межа вогнестійкості несучих стін, та сходової клітини — 120 хвилин

2.2.1 Фундаменти

Фундаменти – бутобетонні стрічкового типу , жорсткі.

Ширина фундаменту прийнята конструктивно, і забезпечує необхідну несучу спроможність стінам і складає:

під зовнішню стіну - 800 мм

під зовнішню не несучу - 800 мм

під внутрішню стіну -1000 мм.

Глибина закладання фундаменту приймається згідно з мінімальною глибиною залягання

грунту природноі основи і складає d = 0.9 m.

По верхньому обрізу фундаменту запроектовано горизонтальну гідроізоляцію з двох шарів руберойду на мастиці. По периметру зовнішніх стін, для захисту від зволоження ґрунту основи, виконується мощення, шириною 0,8 м. (з врахуванням вилету карнизу).

По всьому периметру виконуємо вертикальну тепло та гідроізоляцію екструдованим

пінополістиролом . При будівництві фундаменту використовуємо сульфатостійкий

портландцемент М 400

2.2.2 Стіни

Зовнішні стіни – цегляні полегшенi з ефективним утеплювачем типу. Зовнішня частина стіни 120 мм внутрішня частина стіни 250мм. Зв’язок мiж цегляними стінами реалізується, за допомогою анкерів між зовнішньою та внутрішньою стінами, та введенням через 5 рядів кладки арматурної сітки. Між стінами закладається утеплювач пінополістирол , та гран. шлак

Перемички над віконними та дверними отворами збірні залізобетонні: 2ПБ22-3,2ПБ13-1, 2ПБ17-2,2ПБ25-3, 3ПБ16-3, .

Товщина зовнішніх стін приймається згідно з розрахунком (п. 3.1) і складає 510мм.

Внутрішні стіни виконуються керамічної цегли . В місця проходження вентиляційних каналів та каналізаціі кладка товщиною 380мм, . Всі інші стіни – 250мм, тому що цієї товщини вистачає для спирання дерев’яних балок мінімум 180мм.
