3.5. Методы нахождения оригинала по изображению [1, с. 238–241; 2, с. 191–193]
В задачах анализа переходных колебаний в линейных электрических цепях с сосредоточенными параметрами изображение реакции F(p) является рациональной дробью с вещественными коэффициентами:
.
Следует обратить внимание на то, что коэффициент при старшей степени p в знаменателе должен быть равен единице.
В простейших случаях оригинал может быть найден по таблицам соответствия, некоторые функции из которых приведены в табл. 3.1.
В общем случае, если m < n и знаменатель функции не имеет кратных (одинаковых) корней, используется теорема разложения, согласно которой для определения оригинала f(t) необходимо приравнять V(p) = 0, найти корни знаменателя p1, p2, …, pn (полюсы функции F(p)) и разложить F(p) на сумму простых дробей:
.
Коэффициенты разложения A1, A2, …An называются вычетами функции F(p) в соответствующих полюсах и могут быть найдены по формуле
.
Следует заметить, что вычеты в вещественных полюсах будут вещественными, а вычеты в комплексно-сопряженных полюсах – комплексно-сопряженными величинами.
Оригинал функции F(p) окажется равным
.
В некоторых задачах анализа переходных колебаний изображение реакции F(p) может представлять собой дробно-рациональную функцию с вещественными коэффициентами, у которой степени числителя и знаменателя равны (m = n).
В этом случае разложение F(p) на сумму простых дробей будет иметь вид
,
а оригинал окажется равным
.
Пример 3.1

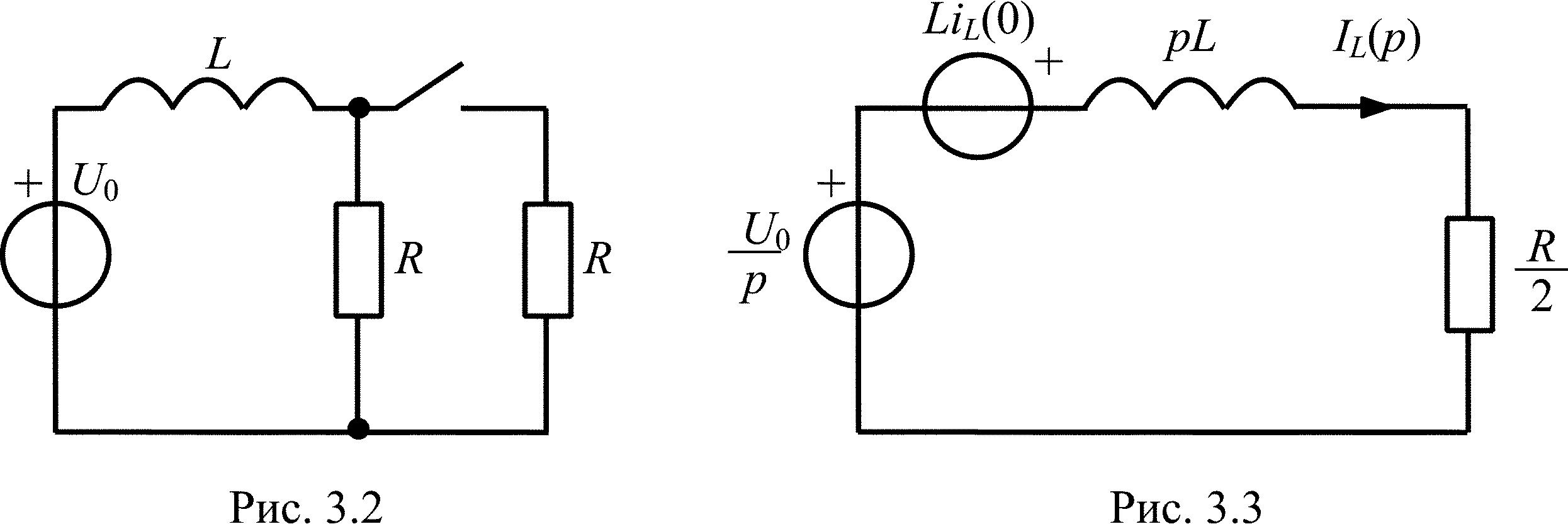

В цепи, схема которой приведена на рис. 3.2, в момент времени t = 0 замыкается ключ. Найдите закон изменения тока через индуктивность после коммутации, если U0 = 10 В, L = 1 Гн, R = 10 Ом. Решить задачу операторным методом.
Решение
По закону коммутации iL(0–) = iL(0+) = U0/R = 1 А. Нарисуем операторную схему замещения цепи для t > 0 (ключ замкнут) с учетом начального запаса энергии в индуктивности (рис. 3.3). Изображение тока в этой цепи определяется по закону Ома
.
Для нахождения оригинала воспользуемся теоремой разложения:
.
Тогда
.
Этому изображению соответствует оригинал
iL(t) = 2 – e–5t, А.
Проверка:
iL(0) = 2 – 1 = 1 А; iL() = 2 А.
|

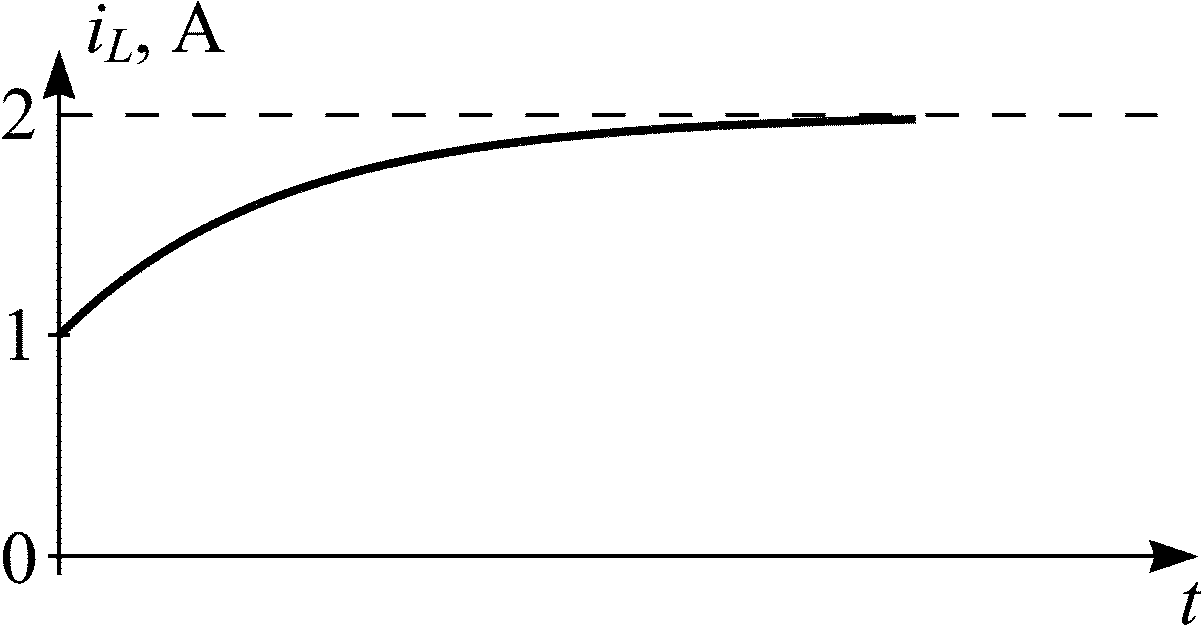

Рис. 3.4 |
На рис. 3.4 показан примерный график тока через индуктивность.
Контрольные вопросы
Какие функции преобразуемы по Лапласу?
Сформулируйте основные свойства преобразования Лапласа.
Чему равны операторные сопротивления индуктивности, емкости, резистивного сопротивления?
Какие законы электрической цепи справедливы для L-изображений колебаний?
Как учитывается начальный запас энергии в индуктивности и емкости при составлении операторной схемы замещения цепи?
Каков порядок анализа переходных колебаний в цепи операторным методом?
Каков порядок нахождения оригинала по его L-изображению с помощью теоремы разложения?
4. Методические рекомендации к выполнению задачи 3
4.1. Операторная передаточная функция устойчивой цепи [1, c. 243–246; 2, c. 196–198]
Под операторной передаточной функцией H(p) понимают отношение L-изображения реакции цепи к L-изображению воздействия, подведенного к цепи, при нулевых начальных условиях задачи. Воздействием на цепь может быть задающее напряжение или задающий ток источника, реакцией – любой ток или напряжение в цепи.
В соответствии с этим возможны следующие виды передаточных функций:
Операторная передаточная функция представляет собой дробную рациональную функцию с вещественными коэффициентами
,
степень числителя которой обычно не превышает степени знаменателя, т. е. m n.
Цепь устойчива, если свободные колебания в ней неограниченно убывают при t . Полюсы передаточной функции устойчивой цепи (корни полинома знаменателя V(p)) располагаются в левой полуплоскости комплексной переменной p.
Полином с вещественными коэффициентами, имеющий корни только в левой полуплоскости, называется полиномом Гурвица. Таким образом, передаточная функция устойчивой цепи имеет в знаменателе полином Гурвица.
Комплексная передаточная функция может быть получена из операторной заменой p = j. При этом модуль комплексной передаточной функции |H(j| представляет собой амплитудно-частотную характеристику цепи, а аргумент () – ее фазочастотную характеристику.
Рассмотрим несколько примеров определения операторной передаточной функции H(p) пассивной и активной цепей.
