1.Физические свойства строительных материалов

Истинная плотность ( ) — это масса материала в единице объема в абсолютно плотном состоянии [г/см^3].

Средняя плотность ( ) — масса материала в единице объема в естественном состоянии [кг/м^3].

Насыпная средняя плотность ( ) — это средняя плотность рыхлых сыпучих материалов, определяемая без вычета пустот между их частицами.

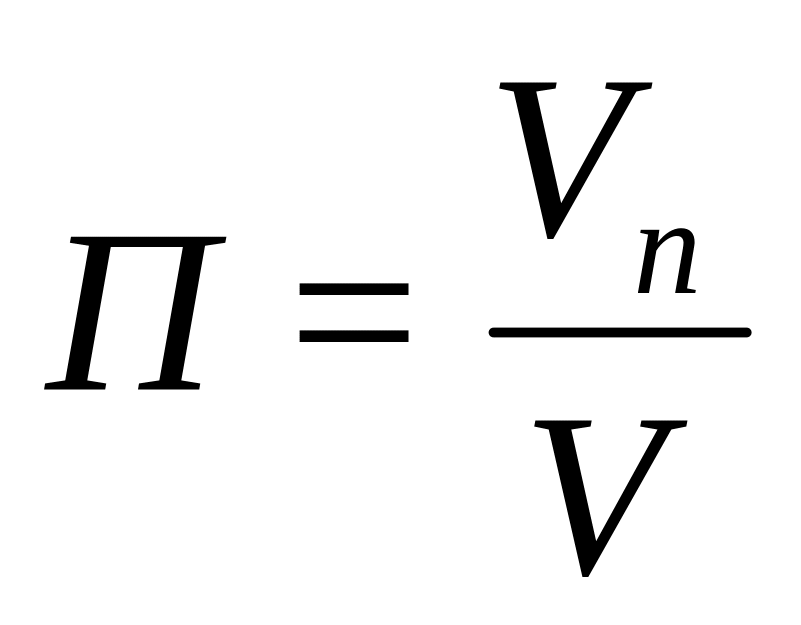

Пористость (П) — это отношение объема пор к общему объему материала:

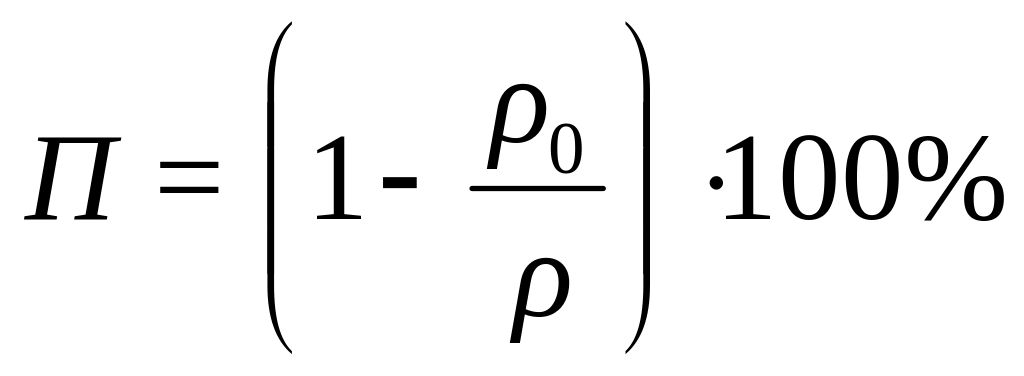

Она может быть безразмерной или в процентах.

Поры это ячейки в материале, заполненные воздухом или водой. Они бывают открытыми, сообщающимися с окружающей средой и замкнутыми, с ней не сообщающимися.

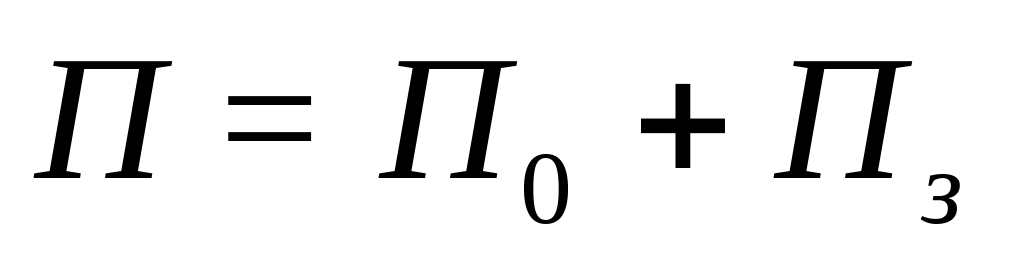

Общая пористость складывается из суммы открытой и замкнутой.

2.Гидрофизические свойства строительных материалов

Водопоглощение (В) — это способность материалов впитывать и удерживать воду при непосредственном контакте с ней.

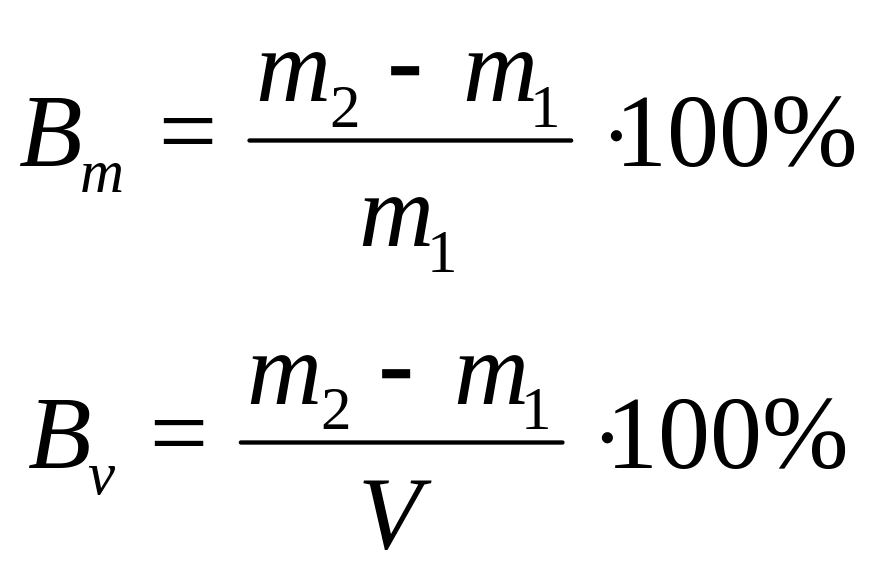

Различают водопоглощение по массе и по объему.

.

где m2 — масса в водонасыщенном, m1 — в сухом состоянии, V — объём в естественном состоянии.

Водостойкость — способность материала сохранять свои физико-механические свойства (в том числе прочность при воздействии воды). Она характеризуется коэффициентом размягчения ( ). Коэффициент размягчения, который равен отношению пределов прочности при сжатии материалов в водонасыщенном и сухом состоянии:

Материал считается водостойким, если коэффициент размягчения больше или равен 0,8. Снижение прочности при увлажнении связанно с:

1. С наличием в некоторых материалах растворимых веществ (гипс CaSO₄ и пр.)

2. Из-за расклинивающего эффекта Ребиндера. Связанного с тем, что диполи воды, попадая в микротрещины материала, расширяют их, что приводит к падению прочности.

Влажность — это весовое содержание воды в материале, выраженное в процентах.

Водопроницаемость — это способность материалов пропускать воду под давлением. Она характеризуется количеством воды, прошедшим за 1 час через

1 поверхности, при заданном давлении, определяемым стандартом для каждого материала.

Водонепроницаемость — это способность материала не пропускать воду под давлением. Плотные материалы и с замкнутой пористостью воду практически не пропускают, чем больше открытых пор в материале, тем более он проницаем для воды. За марку материала по водонепроницаемости (W) принимают одностороннее гидростатическое давление в МПа, при котором образцы - цилиндры из испытуемого материала еще не пропускают воду. Обычно марки . Спец. Материалы имеют марки достигающие 2.

Морозостойкость — это способность материалов выдерживать попеременное замораживание и оттаивание без видимых признаков разрушения и значительного снижения прочности. Разрушение связанно с тем, что при замерзании вода увеличивается примерно на 9% и образующийся лёд оказывает давление на стенки пор, постепенно их разрушая. Марка материала по морозостойкости — это число циклов попеременного замораживания и оттаивания, которые выдерживают водонасыщенные образцы материала без снижения прочности на сжатие более 15% и потери массы более 5%. Для всех материалов кроме бетона и кирпича марка по морозостойкости 10-300 циклов. Для бетона и кирпича обозначается буквой F 10-300. 1 цикл испытаний на морозостойкость представляет собой замораживание водонасыщенных образцов при -15 -17 градусов. В течении нескольких часов и последующее оттаивание при температуре выше +15 не менее 6 часов.
