2.17. Конструирование технологического армирования панели.
В предварительно напряженной железобетонной панели есть конструктивное армирование, устанавливаемое по расчету:
продольная напрягаемая арматура в виде отдельных стержней (5 штук);
поперечная арматура в виде сеток С-1 (2 штуки);
монтажная арматура в виде подъемных петель П-1 (4 штуки);
в верхней части панели сетка С-2 (1 штука).
Кроме того, в предварительно напряженной железобетонной панели есть технологическое армирование, принимаемое конструктивно:
в нижней части панели сетки С-3 (2 штуки);
в нижней части панели сетка С-4 (1 штука).
Сетки С-3 являются элементами косвенного армирования панели в зоне передачи предварительного напряжения с арматуры на бетон.
Согласно п. 5.2.1 СП [8] толщину защитного слоя бетона арматуры предварительно напряженных элементов принимают не менее толщины, указанной в табл. 8.1 СП 52-101 [7].
При это у концов предварительно напряженных элементов на длине не менее 0,6 длины зоны передачи предварительного напряжения lp (п. 2.2.3.11) следует предусматривать установку дополнительной поперечной или косвенной арматуры, охватывающей напрягаемую арматуру.
Согласно п. 8.3.2 СП [7] для конструктивной арматуры минимальные значения толщины защитного слоя бетона принимают на 5 мм меньше по сравнению с требуемыми для рабочей арматуры. Во всех случаях толщину защитного слоя бетона следует принимать не менее диаметра стержня арматуры, то есть ds.
Минимальное значение толщины защитного слоя бетона для рабочей арматуры в данном случае равно 15 мм. Значит, минимальное значение толщины защитного слоя бетона для конструктивной арматуры в нашем случае равно 10 мм (при диаметре арматуры не более 10 мм).
Согласно п. 2.2.3.11 СП [8] длину зоны передачи предварительного напряжения на бетон lp для арматуры без дополнительных анкерующих устройств определяют по формуле 31 СП [8]:
где: σsp – предварительное напряжение в напрягаемой арматуре с учетом первых потерь;
As – площадь поперечного сечения стержня арматуры, определяемая по номинальному диаметру стержня;
us – периметр поперечного сечения стержня арматуры, определяемый по номинальному диаметру стержня;
Rbond – расчетное сопротивление сцепления напрягаемой арматуры с бетоном, отвечающее передаточной прочности бетона и определяемое согласно п. 5.3 СП [8].
Также lp должна быть не менее 10*dsp и 200 мм.
σsp,0 – исходная (начальная) величина предварительного напряжения.
Принято σsp,0 = 620 МПа.
Δσsp(1) = 152,89 МПа – полные значения первых потерь предварительного напряжения арматуры;
σsp = σsp,0 – Δσsp(1) = 620 – 152,89 = 467,11 МПа;
Аs = 0,785 см2 из прил. 6 [1, c. 741] для стержня Ø10;
us = π ds = 3,14·1= 3,14 см для стержня Ø10;
Rbond = 2,88 МПа;
lp > 10 dsp = 12 см и lp > 20 см – граничное требование формулы выполняется;
0,6 lp = 0,6·40,55= 24,33 см.
Таким образом, принимаем сетку С-3 номинальной шириной 25 см (рис. 35).
Для изготовления сетки принимаем арматуру класса В500 (Bp-I) диаметром 4 мм для продольных (рабочих) стержней, воспринимающих распор напрягаемой арматуры, и диаметром 4 мм для поперечных (распределительных) стержней, фиксирующих продольные рабочие стержни в проектном положении. Шаг стержней 200 мм в продольном направлении (шаг пустот панели) и 50 мм в поперечном направлении. В крайних ребрах панели сетка отгибается вверх на высоту не менее 0,8 высоты панели с целью охватывания напрягаемой арматуры.

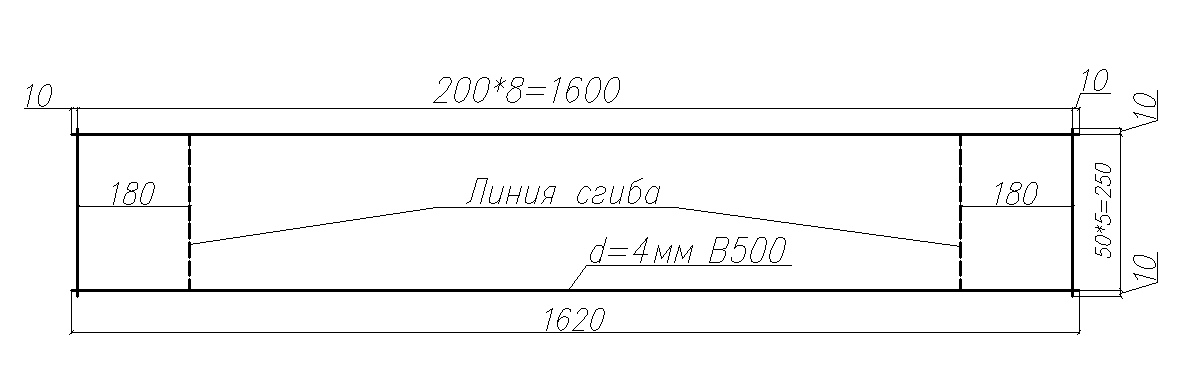

Рис. 35. Сетка С-3
Сетка С-4 (рис. 36) предназначена для восприятия усилий, возникающих в стадии изготовления. При удалении из плиты пуансонов (пустотообразователей) в ней возможно появление микротрещин. Эти микротрещины особенно опасны в середине пролета, то есть там, где потом могут появиться нормальные трещины при эксплуатации.

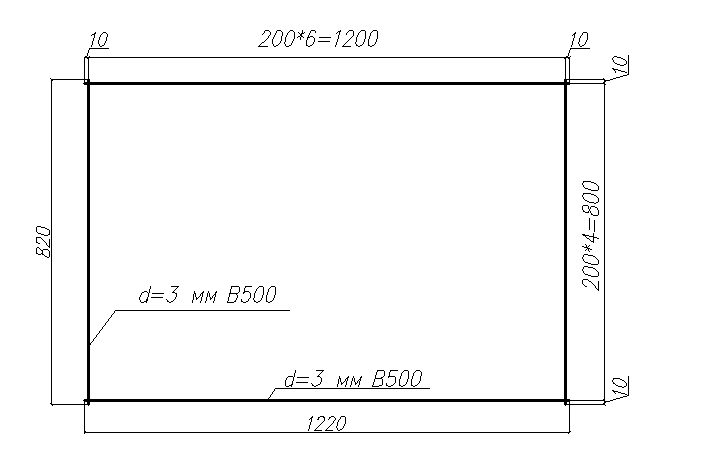

Рис. 36. Сетка С-4
Причина в том, что пуансоны удаляются тогда, когда бетон уже набрал определенную прочность. Эта прочность должна обеспечивать восприятие свежеуложенным бетоном над пустотами панели нагрузки от собственного веса. Но одновременно с набором прочности в бетоне происходит процесс усадки. Усадка бетона приводит к обжатию пуансонов. Из-за обжатия при изъятии пуансона из плиты в ней возникают усилия растяжения. Для изготовления сетки принимаем арматуру (продольную и поперечную) класс В500 (Bp-I) диаметром 4 мм. Шаг стержней 200 мм и в продольном и в поперечном направлении.
Рис. 37. Армирование пустотной панели
На рис. 43 представлена схема расположения всей арматуры (конструктивной и технологической) в теле предварительно напряженной многопустотной панели (поз. 1 – отдельные стержни продольной напрягаемой арматуры).
