2.15. Расчет подъемных (строповочных) петель на прочность с учетом динамичности. Технологические требования к арматурным сталям, применяемым для изготовления монтажных петель.
Согласно п. 2.2.1.5 СП [8] для монтажных (подъемных) петель элементов сборных железобетонных конструкций следует применять горячекатаную арматурную сталь класса А240 марок Ст3сп и Ст3пс.
В случае если возможен монтаж конструкций при расчетной зимней температуре ниже минус 40 ºС, для монтажных петель не допускается применять сталь марки Ст3пс.
Подъемные петли должны:
сохранять свою целостность в стадии хранения и транспортирования плиты, то есть не ломаться от складских и транспортных воздействий;
быть надежными (иметь запас прочности) в стадии монтажа панели, то есть в процессе подъема (текучесть + упрочнение);
быть технологичными, то есть гибкими, после установки плиты в проектное положение (петля должна легко гнуться для быстрого устройства пола).
Максимально удовлетворяют всем трем технологическим требованиям к подъемным петлям пластичные мягкие стали с низким содержанием углерода (малоуглеродистые). Эти стали обеспечивают надежность операции подъема плиты, так как на диаграмме «σs – εs» имеют площадку текучести и участок упрочнения. В этих сталях исключена возможность хрупкого разрушения, то есть разрушения без заметных деформаций.
Рассчитаем петлю в данном примере. Размеры петли даны на рис. 28.
Принимаем горячекатаную гладкую арматуру класса А240 (A-I).
Rs = 215 МПа для А240 из табл. 8 СП [8].
Усилие, возникающее при подъеме плиты, воспринимается двумя ветвями монтажной плиты (рис. 35).

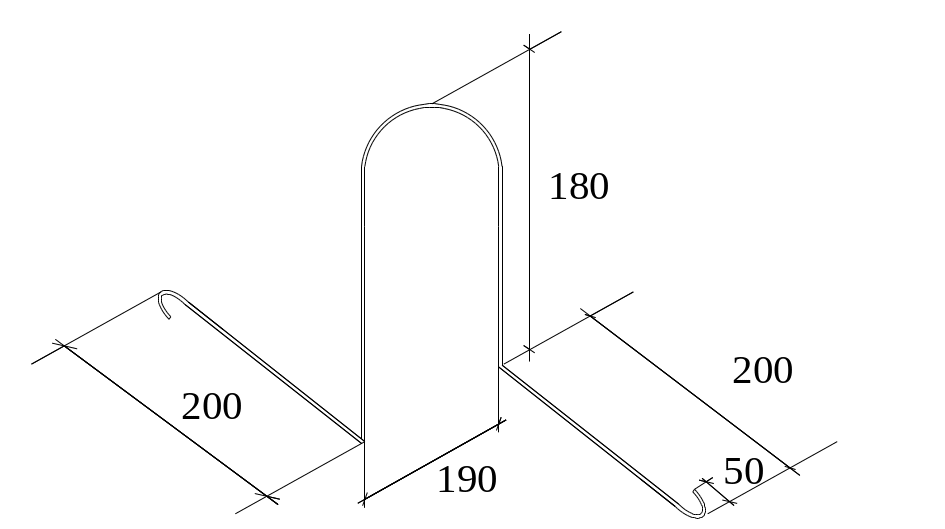

Рис. 28. Размеры монтажной петли.
Рис. 29. Усилия в монтажной петле
п – усилие при подъеме плиты, воспринимаемое одной монтажной петлей:
2*Rs*As,т = Fп;
As,т – требуемая площадь поперечного сечения монтажной петли.
где: Gп – расчетный вес панели; γd – коэффициент динамичности.
Gп = gп bпк lп,
где: gп – расчетная нагрузка от собственного веса плиты, gп = 3451,6 Н/м2;
bпк – конструктивная (проектная) ширина панели, bпк = 1,29 м;
lп – конструктивная длина панели, lп = 5,73 м.
γd – коэффициент динамичности, учитывающий возможность появления ускорения в процессе подъема плиты при различных технологических операциях.
Начало подъема плиты при разопалубке, складировании, транспортировке и монтаже это всегда резкий рывок.
Согласно п. 1.2.5 СП [8] при расчете элементов сборных конструкций на воздействие усилий, возникающих при их подъеме, транспортировании и монтаже, нагрузку от всех элементов следует принимать с коэффициентом динамичности, равным: 1,60 – при транспортировании, 1,40 – при подъеме и монтаже.
Принимаем γd = 1,40, так как монтажные петли не работают на нагрузки. Возникающие при транспортировании панели.
Вес панели делится на три, хотя монтажных петель в плите и, соответственно, ветвей у подъемного стропа четыре. Это делается из-за того, что все ветви стропа никогда не натягиваются равномерно, одна ветвь всегда провисает и не работает.
As,т= 0,244 см2.
Принимаем Ø 6 А240 с площадью As = 0,283 см2 [1, приложение 6, с. 741].
