1. Введение.

Исходные данные для курсового проектирования.

Шифр задания 7935.

1. Пролет здания

2. Шаг колонн

3. Класс бетона

Класс напрягаемой арматуры

Способ натяжения арматуры – М (механический способ натяжения арматуры на упор).

4. Высота этажа

Количество этажей (без подвала) – 4.

Поперечное сечение сборного ригеля – тавровое (с полками внизу). Поперечное сечение сборной панели – пустотная панель перекрытия с круглыми (цилиндрическими) пустотами.

Толщина наружных стен

Относительная влажность воздуха в помещение

Нормативная временная (полезная) нагрузка на сборное междуэтажное перекрытие

Кратковременно действующая нагрузка

2. Расчет и конструирование предварительно напряженной железобетонной пустотной панели перекрытия с круглыми (цилиндрическими) пустотами.

2.1. Выбор геометрических параметров панели.

Раскладка панелей производится таким образом, чтобы в итоге получилось минимальное количество типоразмеров. При раскладке панелей по осям колонн располагаются специальные распорные (связевые) панели. При невозможности перекрыть весь пролет типовыми панелями используются доборные панели.

Расчет раскладки панелей перекрытия (рис. 1,2).

средний пролет:

крайний пролет:

привязка внутренней грани наружной стены к оси здания.

Рис. 1. Монтажная схема (план) сборного железобетонного перекрытия здания с неполным несущим каркасом (панели опираются на ригели крестового сечения): 1- наружная несущая кирпичная стена); 2 - доборная панель номинальной шириной 0,45(м); 3 – типовая панель номинальной шириной 1,3(м); 4 – распорная (связевая) панель номинальной шириной 1,3(м); 5 – ригель, опирающийся на консоль колонны и на наружную стену; 6 – ригель, опирающийся на консоли колонн; 7 – сборная железобетонная колонна.

Рис. 2. Поперечный разрез – несущие конструкции (стена, колонна, перекрытие); 8 – распределительный брус (опорная подушка).

После раскладки, получилось что типовая (рядовая) панель междуэтажного перекрытия имеет номинальную ширину 1,3(м).

Такая панель и будет рассчитываться ниже.

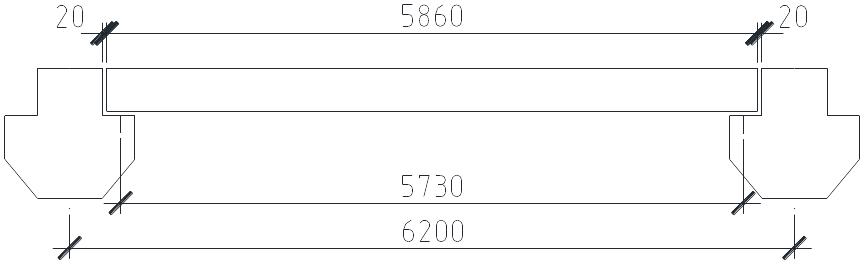

Рис. 3. Определение конструктивной длины и расчетного пролета панели

.

Рис. 4. Схема узла опирания панели на полку ригеля крестового сечения.

Расчет продольных геометрических параметров панели (рис. 3,4):

конструктивная длина:

площадка опирания:

расчетный пролет:

Расчетный пролет панели вычисляется как расстояние между осями площадок опирания панели на полку ригеля. Ось площадки опирания панели принимается по середине (центру) площадки опирания. Фактически, ось располагается на расстоянии две трети площадки опирания от торца панели, так как эпюра напряжений при контакте панели и полки ригеля имеет форму треугольника (переменная нагрузка). Но при расчете ось принимается на расстояние одна вторая площадки опирания от торца панели, то есть эпюра напряжений при контакте панели и полки ригеля принимается прямоугольной формы (равномерная нагрузка). Это делается для увеличения расчетного пролета панели, то есть в запас прочности.

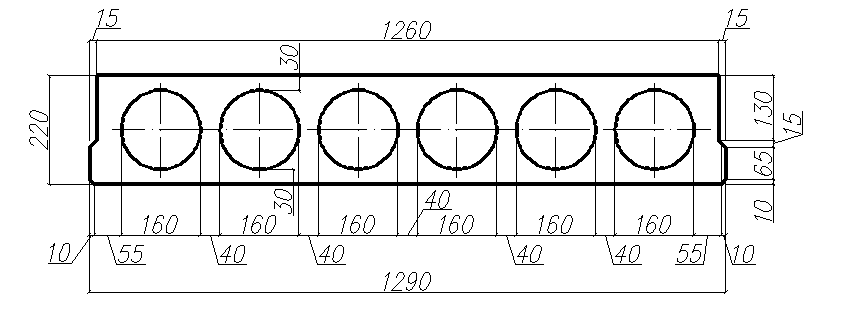

Рис. 5. Геометрические характеристики поперечного сечения панели.

Расчет поперечных геометрических параметров панели (рис. 5):

конструктивная (проектная) ширина:

нормативная ширина (по осям):

ширина полки:

диаметр отверстия, то есть пуансона (пустообразователя):
