2. Напряжения прикосновения и шага
Напряжение прикосновения — это напряжение между двумя точками цепи тока, которых одновременно касается человек. Оно может возникнуть между корпусом электродвигателя или корпусом оборудования при пробое изоляции проводов и точкой земли, где стоит человек, или деталью, соединенной с землей, на которой он находится.
Человек
может оказаться под действием тока не
только при непосредственном прикосновении
к проводнику или корпусу электрооборудования.

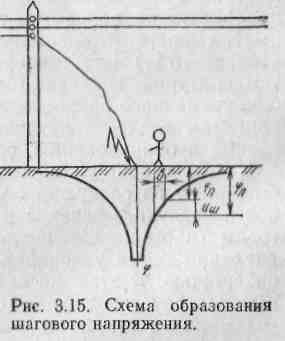

При прохождении тока с заземлителя в
землю на поверхности земли возникает
зона электрических потенциалов, величина
которых уменьшается по мере удаления
от заземлителя. Подобное явление
происходит и при обрыве провода
электролинии и касании его земли. Если
возле этого места окажется человек (или
животное), то он может оказаться под
действием разности электрических
потенциалов, в результате чего по его
телу пройдет электрический ток.
Н
апряжение
между двумя точками земли с разными
электрическими потенциалами, находящимися
одна от другой на расстоянии шага b (на
которых одновременно стоит человек),
называется напряжением шага Uш.
Uш=φ л – φ п
где φ л , φ п — потенциалы точек, на которых находятся левая и правая ноги человека.
Чем больше величина шага и чем ближе человек находится к месту прикосновения провода к земле, тем больше величина напряжения шага и больше опасность поражения. Особую опасность напряжение шага представляет для сельскохозяйственных животных, и в первую очередь для крупного рогатого скота и лошадей, так как у них расстояние между передними и задними ногами значительно больше, чем расстояние между ногами человека.
Попавший в зону шагового напряжения должен быстро поставить ноги вместе и выходить из нее короткими шагами, или последовательной перестановкой обеих пяток и носков, или прыжками на двух ногах. На расстоянии 20 м от точки касания провода напряжение шага практически равно нулю.
3. Классификация помещений по степени опасности поражения в них током.
Безопасность обслуживания электрооборудования зависит от характера среды, в которой оно работает. Например, жара и влажность способствуют как быстрому снижению сопротивления изоляции, так и снижению сопротивления кожи человека. По степени опасности поражения электрическим током помещения подразделяют на три класса:
Помещения без повышенной опасности не имеют признаков помещений двух следующих классов.
Помещения с повышенной опасностью - сырые, т.е. с относительной влажностью воздуха, длительно превышающей 75 %; с проводящей пылью, выделяющейся по условиям производства в таком количестве, что она может оседать на проводах, проникать внутрь машин и аппаратов и ухудшать их изоляцию или охлаждение; с токопроводящими полами (земляные, сырые деревянные); жаркие (температура выше 35 °С постоянно или периодически — более 1 сут.); с возможностью одновременного прикосновения человека к металлическим корпусам электрооборудования с одной стороны и к соединенным с землей металлоконструкциям здания или механизмам — с другой.
Помещения особо опасные - особо сырые (относительная влажность воздуха близка к 100 %, при этом потолок, стены и все предметы покрыты влагой); с химически активными парами, газами или плесенью, разрушающими изоляцию; имеющие одновременно два и более признаков, характерных для помещений с повышенной опасностью.
К помещениям первого из этих классов относят, например, учебные лаборатории при условии, что электрическое оборудование установлено достаточно далеко от радиаторов, труб отопления, водопровода. Ко второму классу можно отнести, например, склады с земляными полами, а к третьему — теплицы, свинарники, коровники.
Согласно ГОСТ 12.1.013—78 «Электробезопасность в строительстве» различают не помещения, а условия повышенной или особой опасности, которые могут быть вне помещений. Жаркими считают не только условия при температуре более 35 °С длительно, но и более 40 С° кратковременно. К особо сырым условиям относят такие, при которых на рабочее место могут попадать снег, дождь.
