86Сущность и этапы контурно-комбинированной съемки
Комбинированная съёмка - метод создания топографических карт плоскоравнинных заселённых районов, при котором по аэрофотоснимкам или фотопланам получают контурную часть карты, а рельеф воспроизводят на аэрофотоматериале в поле приёмами мензульной съёмки. Вид полевых топографических работ, при которых высотная и контурная съёмки местности осуществляются на фотоплане, как правило, в едином комплексе, одновременно и непосредственно в натуре. При К. с. рельеф воспроизводится в горизонталях с помощью мензулы на основе высотных ходов и набора пикетов (высотных точек), а контуры и местные предметы - путём дешифрирования их аэрофотоизображения (при необходимости в сочетании с досъёмкой отдельных объектов). Применяется взамен основной (в значительной части камеральной) стереотопографической съёмки при создании топографических карт некоторых залесенных, застроенных и открытых плоских районов и создании крупномасштабных планов с особо детальной передачей рельефа в районах мелиорации, горных разработок, проектируемого городского и промышленного строительства.
87Понятие о стереотопографической съемке. Основные этапы
Стереофотограмметрическая съемка - способ съёмки земной поверхности или других объектов, основанный на измерениях стереопар фотоснимков этих объектов. Наиболее широкое распространение получила при топографической съёмке (аэрофототопографической и наземной фототопографической съёмке). Применяется также для определения деформаций сооружений, изучения памятников архитектуры, дорожных происшествий, размыва берегов, оврагообразований, движения ледников и др. Основные процессы аэрофототопографической съёмки: аэрофотосъёмка местности, геодезические определения координат опорных точек, фотограмметрическое сгущение этой сети точек до необходимой плотности, стереоскопическая съёмка рельефа и контуров по аэрофотоснимкам и составление топографической карты или плана. Измерения по снимкам для целей сгущения и съемки могут выполняться на стереофотограмметрических приборах пространственного типа, воссоздающих геометрическую модель местности (аналоговый способ) или на приборах плоскостного типа (стереокомпараторах), в последнем случае пространственные координаты точек вычисляют на ЭВМ (аналитический способ обработки) и наносят на план с помощью координатографов или хранят в цифровом виде (цифровые модели).
При наземной фототопографической съёмке и различных применениях С. с. фотоснимки объекта получают с неподвижного базиса на местности или постоянного подвижного базиса (например, с судна). Обработка наземных фотоснимков выполняется теми же аналитическим или аналоговым методами.
88Сущность фототеодолитной съемки

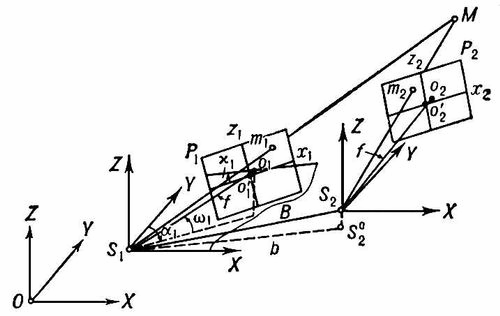

Фототеодолитная съёмка, съёмка местности, карьеров, инженерных сооружений и др. объектов с применением фототеодолита и приборов для фотограмметрической обработки снимков. Фототеодолитом с концов базиса S1 и S2 (рис. 1) получают снимки P1 и P2 объекта, по которым с помощью стереокомпаратора или стереоавтографа определяют координаты отдельных точек и составляют цифровую модель или план объекта.
Положение снимка, например P1, в момент фотографирования определяют элементы внутреннего ориентирования: фокусное расстояние фотокамеры – f и координаты главной точки o1 – x0, z0, а также элементы внешнего ориентирования: координаты центра проекции S1 – Xs1, Ys1, Zs1 в системе OXYZ и углы a1, w1, m1.

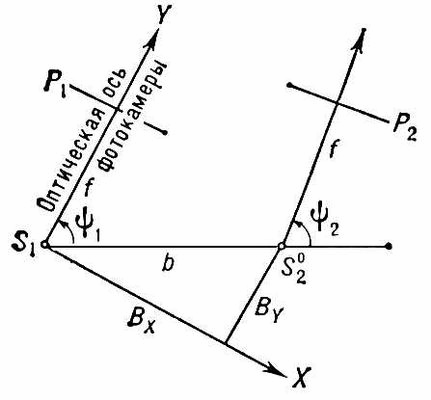

Различают общий случай съёмки, когда элементы ориентирования снимков имеют произвольные значения, и частные случаи, в которых направления оптической оси фотокамеры горизонтальны, a = w = m = 0, Xs1 = Ys1 = Zs1 = 0, x0 = z0 = 0. К частным случаям относятся: конвергентный (y1 ∙ y 2, рис. 2), параллельный (y1 = y 2) и нормальный (y 1 = y 2 = 90°).
В общем случае между координатами точки объекта М и координатами её изображений m1 и m2 на стереопаре P1 – P2 (рис. 1) существует связь:
(1).
Для параллельного случая съёмки формулы (1) принимают вид:
;
;
а для нормального
,
,
.
Ф. с. применяется в геодезии, топографии и астрономии для построения и сгущения опорной геодезической основы, а также для составления планов местности. По снимкам ИСЗ и звёздного неба, полученным с помощью спутниковых фотокамер, создаётся геодезическая основа на всю территорию земного шара.
Ф. с. широко используется и в др. областях науки и техники для решения многих задач, например в географии для изучения ледников и процесса снегонакопления на лавиноопасных склонах; в лесоустройстве и сельском хозяйстве для определения лесотаксационных характеристик, изучения эрозии почв; в инженерно-строительном деле при изыскании, проектировании, строительстве и эксплуатации различных сооружений; в архитектуре для изучения особенностей сооружений, наблюдения за состоянием архитектурных ансамблей, отдельных зданий и памятников старины; в промышленности для контроля установки каркаса турбин и прокатных станов и определения состояния дымовых труб; в исследованиях рек, морей и океанов для картографирования их поверхности и дна, а также для изучения подводного мира; в космических исследованиях для изучения поверхности Земли, Луны и др. небесных тел с ИСЗ и космических кораблей.
