66Основные части уровенного нивелира и их назначение

 см. 65

67Нивелир с самоустанавливающейся линией визирования

 У нивелиров с самоустанавливающейся линией визирования (НС4, НСМ2А…):

- ось круглого уровня должна быть параллельна оси вращения нивелира.

- средняя гориз. нить сетки д/б перпендикулярна к оси вращения нивелира,

- линия визирования д/б горизонтальна при наклонах инстр. в заданных пределах.

Нивелир 4Н-2КЛ - идеальный прибор для:

- строительства

- изысканий

- ирригации и мелиорации

- горного дела

- нивелирования 3-го и 4-го классов

Нивелир может быть укомплектован:

- оптическим микрометром для повышения точности отсчитывания по рейке,

- призменной насадкой для провешивания отвесных линий,

- линзовой насадкой для визирования на близко-расположенную рейку.

30- кратная зрительная труба прямого изображения

Погрешность 1,5 мм на 1 км двойного хода

68Геометрические условия, которым должен удовлетворять нивелир

 см. 64

62. Исследования реек

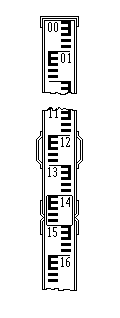

Изготовление реек регламентирует ГОСТ 11158-76. Типы реек по ГОСТу соответствуют типам нивелиров. Рейка нивелирная РН-05 односторонняя, штриховая с инварной полосой применяется для измерения превышений с точностью 0.5 мм на 1 км хода. Рейка нивелирная РН-3 деревянная, двухсторонняя, шашечная применяется для измерения превышений с точностью 3 мм на 1 км хода. Рейка нивелирная РН-10 деревянная, двухсторонняя, шашечная применяется для измерения превышений с точностью 10 мм на 1 км хода (рис.4.36). Длина реек бывает различной: 1200, 1500, 3000 и 4000 мм. У складных реек в шифр добавляется буква С, например, РН-10С.

Рис.4.36

Шашечные рейки изготовляются из высушенной первосортной ели; допускается изготовление реек из пластмасс, металлов и сплавов, если при этом выполняются требования ГОСТа на массу рейки, на температуру ее использования и т.п. Перед покраской рейку пропитывают водоотталкивающим составом и грунтуют; деления в виде шашечек наносят черной краской на одну сторону рейки и красной краской на другую. Дециметровые деления подписывают.

На нижнюю часть рейки крепится металлическая пластина, называемая пяткой рейки. На черной стороне пятки соответствует нулевое деление рейки; на красной - отсчет, больший 4000 мм; поэтому отсчеты по красной и черной сторонам рейки не могут быть одинаковыми. Разность пяток для данной рейки является постоянной величиной, что позволяет контролировать правильность отсчетов. В литературе разность пяток называют также разностью нулей рейки.

Для установки рейки в отвесное положение на ней имеется круглый уровень или отвес.

На штриховых односторонних рейках деления наносят на инварную ленточную полосу, которая натягивается вдоль деревянного бруска при помощи специального устройства. Деления в виде штрихов наносят через 5 мм.

Для определения пригодности нивелирных реек к работе выполняют их исследования.

Поверхность рейки должна быть плоской. Уклонение от плоскости по ГОСТу допускается 3 мм для РН-05, 6 мм для РН-3 и 10 мм для РН-10. Вдоль рейки натягивают нитку и просвет между ниткой и рейкой измеряют в самом широком месте.

Случайная ошибка в положении дециметровых и метровых делений не должна превышать 0.15 мм для штриховых инварных реек и 0.5 мм для деревянных шашечных реек. Это исследование выполняют с помощью контрольной линейки.

Определение разности пяток или разности нулей рейки. Это исследование выполняют путем взятия отсчетов по черной и красной сторонам рейки, стоящей на одной и той же точке.

Поверка круглого уровня рейки выполняется либо по отвесу, либо по вертикальной нити сетки нитей нивелира. Отвес укрепляют прямо на рейку и устанавливают ее отвесно, при этом пузырек уровня должен находиться в нуль-пункте. В противном случае исправительными винтами уровня пузырек приводят в нуль-пункт.
