28Трилатерация
Трилатерация представляет собой сплошную сеть примыкающих один к другому треугольников, в которых измеряют длины всех сторон; два пункта, как минимум, должны иметь известные координаты (рис.2.25).
Решение первого треугольника трилатерации, в котором известны координаты двух пунктов и измерены две стороны, можно выполнить по формулам линейной засечки, причем нужно указывать справа или слева от опорной линии AB располагается пункт 1. Во втором треугольнике также оказываются известными координаты двух пунктов и длины двух сторон; его решение тоже выполняется по формулам линейной засечки и так далее.

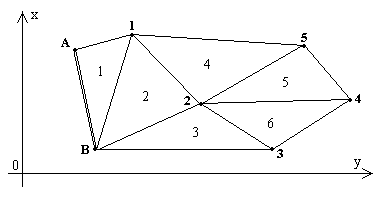

Рис.2.25. Схема сплошной сети трилатерации
Можно поступить и по-другому: сначала вычислить углы первого треугольника по теореме косинусов, затем, используя эти углы и дирекционный угол стороны AB, вычислить дирекционные углы сторон A1 и B1 и решить прямую геодезическую задачу от пункта A на пункт 1 и от пункта B на пункт 1.
Таким образом, в каждом отдельном треугольнике «чистой» трилатерации нет избыточных измерений и нет возможности выполнить контроль измерений, уравнивание и оценку точности; на практике кроме сторон треугольников приходится измерять некоторые дополнительные элементы и строить сеть так, чтобы в ней возникали геометрические условия.
Уравнивание сплошных сетей трилатерации выполняется на ЭВМ по программам, в которых реализованы алгоритмы МНК.
29Космические методы определения координат
Космическая геодезия - раздел геодезии, в котором изучаются методы определения взаимного положения точек на земной поверхности, размеров и фигуры Земли, параметров ее гравитационного поля на основе наблюдений солнечных затмений и покрытий звезд Луной, а также наблюдений искусственных спутников Земли и аэростатов (баллонов) с импульсными источниками света, поднимаемых на высоту 20-30 км.
Космическая геодезия рассматривает теорию и методы решения научных и практических задач на земной поверхности по наблюдениям небесных тел (Луна, Солнце, ИСЗ) и по наблюдениям Земли из космоса.
Космическая геодезия включает в себя глобальные навигационные системы, являющиеся основой применяемых в настоящее время координатных систем, и системы космического дистанционного зондирования многоцелевого назначения, используемые для мониторинга поверхности Земли.
Одним из основных методов решения геометрических задач К. г. является одновременное (синхронное) наблюдение космического объекта (Луны, ИСЗ) из нескольких пунктов на земной поверхности. Если в некоторой системе координат, связанной с Землёй, известны положения двух (или более) из числа этих пунктов, то путём математического решения пространственных треугольников с одной из вершин в точке нахождения космического объекта можно вычислить положения также и др. пунктов, из которых проводились наблюдения. Такой метод установления геодезической связи между пунктами на земной поверхности называется космической (спутниковой) триангуляцией. В случае одновременных позиционных и дальномерных (выполняемых с помощью радиотехнических средств или спутниковыми лазерными дальномерами) наблюдений ИСЗ геодезические связи могут быть осуществлены и при одном пункте с известным положением методом геодезического векторного хода. В описанных методах К. г. космический объект лишь обозначает точку, фиксированную в пространстве в некоторый момент времени. К орбитальным методам К. г. относят способы установления геодезической связи между пунктами, предусматривающие определение положения ИСЗ в пространстве с помощью законов его движения в гравитационном поле Земли; применение этого метода освобождает от необходимости проведения наблюдений во всех пунктах в один и тот же момент времени.
К динамическим задачам К. г. относят определение параметров гравитационного поля Земли путём исследования изменений некоторых элементов орбит ИСЗ, вычисляемых по результатам систематических позиционных и дальномерных наблюдений ИСЗ.
Астрономические методы ориентировки (определение географических координат и азимутов направлений), несмотря на развитие других методов и наличие различных приборов, используемых для этой цели, до сих пор являются наиболее надежными методами при далеких плаваниях морских кораблей и дальних перелетах на современных “воздушных кораблях”. Особое значение астрономические способы ориентировки имеют при космических полетах. Поэтому в следующих параграфах мы рассмотрим принципы, лежащие в основе этих методов, и кратко опишем важнейшие инструменты.
Определение географической долготы L. Решение этой задачи основано на том, что разность местных времен на двух меридианах в один и тот же момент равна разности долгот этих меридианов, выраженной в часовой мере. В настоящее время географические долготы отсчитываются от гринвичского меридиана, долгота которого принята равной нулю. Следовательно, если Tm - местное время какого-либо меридиана с восточной долготой L от Гринвича, а Т0 - гринвичское время, то L = Tm - T0. (6.5).
Таким образом, определение долготы какого-либо пункта сводится к одновременному определению местного времени в данном пункте и местного времени на начальном меридиане. До изобретения радио решение такой задачи представляло значительные трудности. Главная из них заключалась в определении гринвичского времени Т0. Старые методы определения долгот были и приближенными (гринвичское время определялось из наблюдений затмений Луны, покрытий звезд Луной, из наблюдений явлений в системе галилеевых спутников Юпитера) и очень трудоемкими (способ “перевозки хронометров”). Изобретение телеграфа несколько облегчило задачу, но и оно не сняло всех трудностей в этом вопросе.
В современных методах определения долгот гринвичское время получается из приема сигналов точного времени по радио. Из приема радиосигналов до и после астрономических наблюдений вычисляется поправка часов u0 и относительно гринвичского меридиана для того же момента, для которого из наблюдений получена поправка часов u0 относительно меридиана данного пункта. Тогда долгота пункта L = u - u0.
