67.Первичные, стационарные и передвижные средства пожаротушения.

Спринклерные и дренчерные установки автоматического пожаротушения.

Средства пожаротушения подразделяются на первичные, стационарные и передвижные.

К первичным средствам относятся огнетушители, гидропомпы (поршневые насосы), ведра, бочки с водой, ящики с песком, асбестовые полотна, войлочные маты, кошмы и т.п.

С

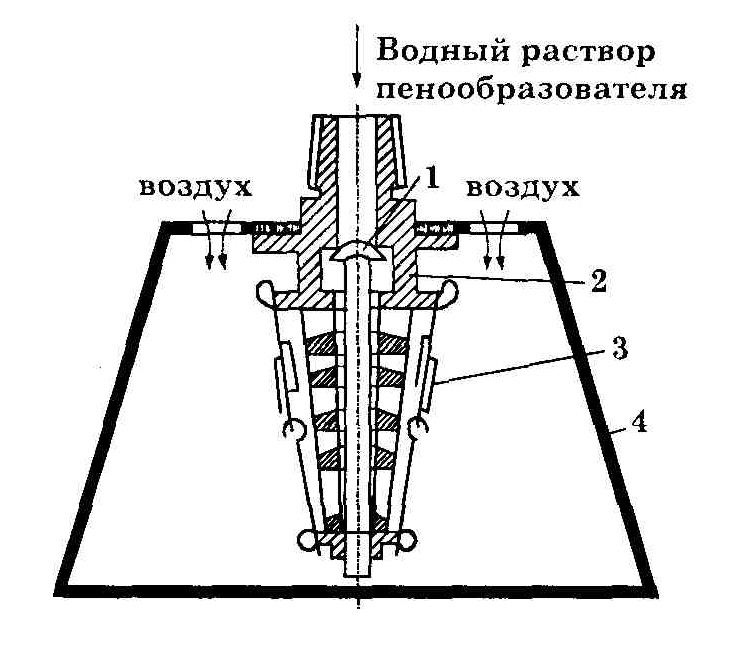

Рис. 5.2. Пенный спринкер: 1 – клапан с упорным стержнем; 2 – распылитель; 3 – легкоплавкий замок; 4 – кожух

тационарные противопожарные установки представляют собой неподвижно смонтированные аппараты, трубопроводы и оборудование, которые предназначаются для подачи огнегасительных веществ в зону горения.Передвижные установки в виде насосов для подачи воды и других огнегасительных веществ к месту пожара монтируются на пожарных машинах. К пожарным машинам относятся пожарные автомобили, автоцистерны, автонасосы, мотопомпы, пожарные поезда, теплоходы и др.Наибольшее распространение получили установки водяного тушения пожаров — спринклерные и дренчерные.Спринклерная установка состоит из источника водоснабжения, насосов, контрольно-сигнального клапана, магистральных и распределительных трубопроводов, спринклерных головок. Спринклерные головки ввертываются в трубопроводы, которые размещаются под потолком помещения, из условия орошения одним спринклером 9—12 м2 площади пола. Выходное отверстие в спринклерной головке обычно закрыто клапаном и заперто легкоплавким замком. При повышении температуры до 72 °С легкоплавкий замок раскрывается, клапан выбрасывается и вода разбрызгивается, ударяясь о дефлектор. Таким образом, в спринклерной головке совмещены датчики и приспособления для выбрасывания и распыления воды. Распределительные трубопроводы спринклерной установки в обычном состоянии заполнены водой под давлением, которое создает автоматический водопитатель. Как только откроется при пожаре хотя бы один спринклер, в результате движения воды по трубопроводу срабатывает контрольно-сигнальный клапан и подается сигнал о пожаре в виде колокола или электросигнала.В спринклерных установках вскрывается лишь такое количество головок, которое оказалось в зоне высокой температуры.В ряде случаев возникает необходимость подать воду сразу по всей площади помещения при помощи дренчерных установок группового действия. На трубопроводах, монтируемых под перекрытием, устанавливают дренчерные головки, которые напоминают спринклерные, но без замков, с открытыми отверстиями. В обычное время выход воды в сеть закрыт клапаном группового действия.Установка приводится в действие автоматически с помощью побудительных трубопроводов со спринклером либо с помощью натяжных тросов с легкоплавкими замками или же вручную открыванием крана. При вскрытии одного из этих устройств происходит падение давления в надклапанной камере, клапан вскрывается и вода поступает в сеть труб и выливается через дренчеры.Кроме дренчерных установок группового действия, применяются дренчерные завесы для защиты проемов в противопожарных стенах, противопожарных занавесов в театрах.В последнее время находят применение спринклерные и дренчерные установки, в которых вместо воды применяется раствор пенообразования, а обычные спринклеры и дренчеры заменены пенными (рис. 5.2).В обычное время клапан спринклера закрывает выход водному раствору пенообразователя и удерживается в этом положении двумя замками с легкоплавким припоем. При расплавлении замка клапан отбрасывается и раствор выходит из насадки и разбрызгивается от отражающих плоскостей распылителя. Воздух подсасывается через отверстие в кожухе и смешивается с раствором, в результате чего образуется воздушно-механическая пена.
