35. Защитное заземление

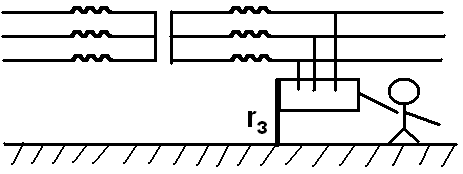

З ащитное заземление – это преднамеренное электрич-кое соединение с землей или её эквивалентом нетоковедущих частей, которые могут оказаться под напряжением.

Назначение заземления – устранение опасности поражения человека электрическим током при появлении напряжении на корпусе установки, т.е. при замыкании одной из фаз на корпус. Принцип действия: снижение Uпр до безопасных значений.

Опасность поражения снижается за счет:

  1. Автоматического снижения напряжения на корпусе установки до значений напряжения Uk = Iз*Rз. Uk – напряжение на корпусе, Rз – сопротивление заземления.

  2. Образования напряжения на поверх-ти земли и выравнивание потенциалов человека относительно корпуса.

Для обеспечения напряжения прикосновения не превышающего Uпрпд = 42 В при токе замыкания Iз = 10А Rз <= 4 Ом.

Заземление бывает:

- искусственное:

- контурное (расположенное вблизи установки)

- выносные (расп-ся в 15-20 м от установки)

- естественные

Искусственные заземлители м/б изготовлены из стальной трубы или уголка. В кач-ве естеств-х заземлителей можно использ-ть проложенные в земле водопроводные трубы, кроме трубопроводов со взрывоопасными жидкостями (газо- и нефтепроводы), металлические части зданий, имеющие соединение с землей, свинцовые оболочки кабелей, проложенных под землей.

Заземление электроустановок следует применять в след. случаях:

  1. при напряжениях 380 и 440 В и выше переменного и постоянного тока соответственно.

  2. при напряжениях 42 В и 110 В и выше переменного и постоянного тока соответственно в помещениях с повышенной и особой опасностью или в наружных электроустановках.

  3. во взрывоопасных помещениях при всех величинах напряжений постоянного и переменного тока.

36.Защитное зануление (зЗн).

Защитное зануление – преднамеренное электрическое соединение с нулевым защитным проводом нетоковедущих частей оборудования, которые могут оказаться под напряжением.

Электрическая схема зануления в трёхфазной трёхпроводной сети с заземлённой нейтралью:

Назначение ЗЗн – устранение опасности поражение током в случае прикосновения к корпусу установки, оказавшейся под напряжением.

Принцип действия: превращение замыкания на корпус в однофазное короткое замыкание, т.е. замыкание между фазным и нулевым защитным проводниками с целью вызвать большой ток, способный вызвать срабатывание защиты и тем самым автоматически отключить поврежденную эл. установку от питающей сети.

Простейшее защитное устройство – плавкий предохранитель.

ЗЗн применяется только в трехфазных четырехпроводных сетях с заземленной нейтралью.

Для надежной работы зануления к нему применяются след. требования:

1)IКЗ=к*IН, где IН – номинальный ток срабатывания защиты, к – коэффициент кратности номинального тока. Ток нагрузки IН=1,1…1,5 * IР, где IР – рабочий ток установки

IР = РУСТ/UУСТ, где РУСТ – мощность установки.

2)обязательное повторное заземление нейтрали, которое снижает опасность поражения не только до срабатывания защиты, но и при разрыве защитного проводника сети. В этом случае повторное заземление – единственный способ защиты, зануление не срабатывает.

Защитное зануление применяется:

- при номинальных напряжениях электропитания 380 В и выше переменного тока, 440 В и выше постоянного тока – во всех случаях (кроме случаев, оговоренных ниже);

- при номинальных напряжениях электропитания, равных и выше 42 В переменного тока, равных и выше 110 В постоянного тока – в помещениях с повышенной опасностью, особо опасных и при наружных условиях эксплуатации оборудования;

- при всех напряжениях переменного и постоянного тока во взрывоопасных зонах (помещениях).
