Построение картины зубчатого зацепления
Черчение неравносмещенного эвольвентного зубчатого зацепления начинается с выбора межосевого расстояния и выбора масштаба черчения. Масштабный коэффициент μl =0,0002м/мм. Далее, согласно с полученными параметрами расчета зубчатой передачи выполняется черчение всех окружностей. Строим линию зацепления и эвольвенты обоих колес. Потом, учитывая толщины зубьев, выполняем черчение полного зуба для каждого из колес. Считая шаги зубьев выполняем построение пяти зубьев на каждом из колес.
3.3 Построение планетарного механизма и диаграмм линейных и угловых скоростей

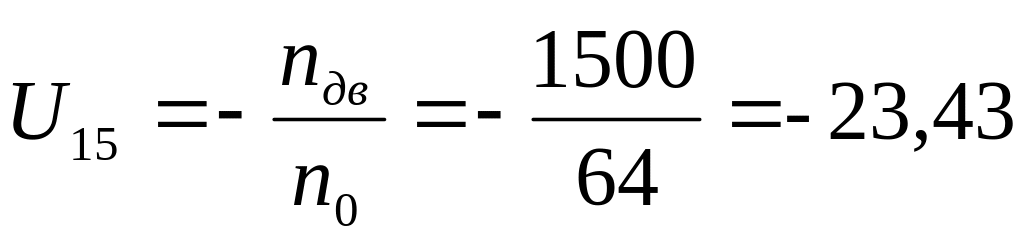

Общее передаточное
отношение
По теореме общего передаточного отношения запишем:
При помощи компъютерной программы расчитываем: z1=17, z2= 70, z3=157, z4=0. Эти параметры выбираем при условии наименьших габаритов редуктора. Результаты расчета представлены в Приложении 2.
Определение радиусов начальных окружностей зубчатых колес:
Выбераем масштабный
коэффициент
и строим планетарный механизм. При
помощи метода Виллиса определяем угловые
скорости остальных колес.

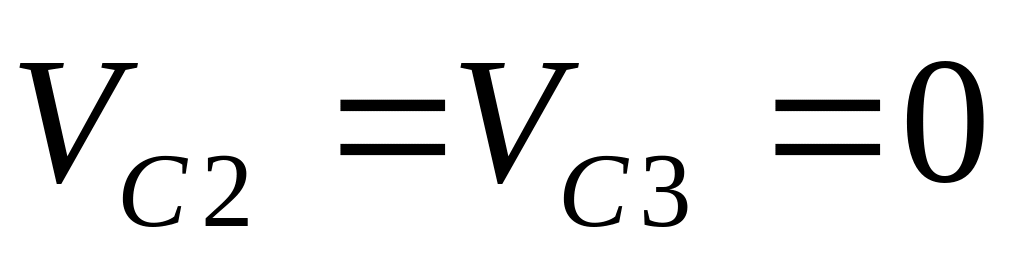

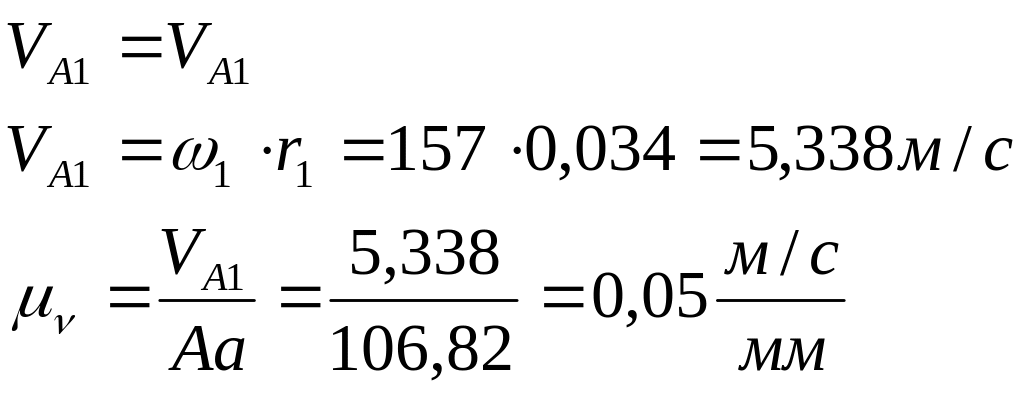

Построение диаграммы линейных скоростей:
С-
миттєвий центр
швидкостей
Побудова діаграми кутових швидкостей:
Вибір відстані до
полюсу так, щоб
Величину відрізку ОР знаходимо по формулі:
,
звідки

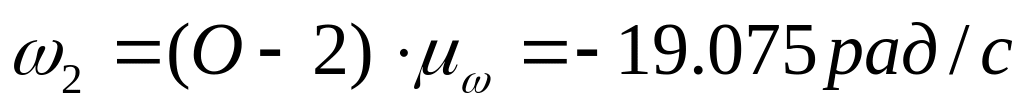

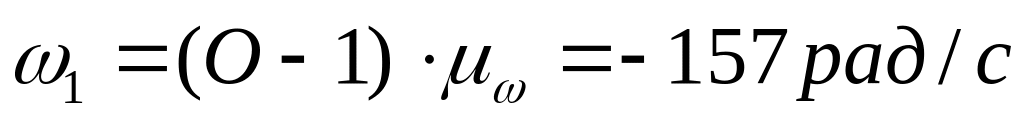

Визначення кутових швидкостей графічним методом

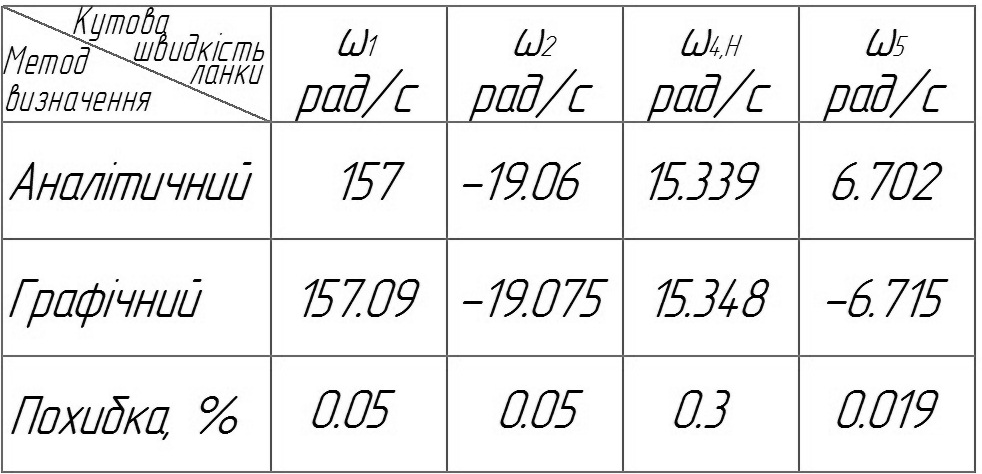

Таблица 8 – Сравнение графического и аналитического методов определения угловых скоростей
ВЫВОДЫ
В данном курсовом проекте были рассмотрены и решены многие задачи. Для контроля точности измерений и расчетов по курсовому проекту были применены программы для ЭВМ.
В курсовом проекте был выполнен структурный анализ стержневого механизма; также были построены два плана механизма, план скоростей и ускорений в заданном положении механизма; определены силы инерции звеньев, силы тяжести и силы реакции; определены уравновешивающий момент способом Жуковского; было спроектировано эвольвентное зубчатое зацепление; спроектирован и исследован планетарный механизм; а также был спроектирован кулачковый механизм.
Курсовому проекту приложены чертежи – приложение к пояснительной записке.
