10) Закрытые способы производства земляных работ. Сущность, технические средства и область применения.

Закрытые способы разработки грунта

Существуют следующие способы:

1. Прокол

2. Продавливание

3. Горизонтальное бурение

4. Пневмопробивка

5. Щитовая проходка

1. Прокол – осуществляется для прокладки трубопровода диаметром до 500 мм на расстояние до 50м, за счет радиального уплотнения.

2. Продавливание – Этим способом можно прокладывать трубы диаметром до 1400мм. При продавливании труба не закрывается наконечником, конец её выполнен в виде режущего ножа для облегчения вдавливания в грунт. Грунт в процессе продавливания поступает внутрь трубы, где разрабатывается и удаляется наружу с помощью шнекового устройства.

3. Для горизонтального бурения конец трубы имеет режущую кронку увеличенного диаметра, трубу приводят во вращение от двигателя.

4. Пневматическую пробивку ведут с помощью специального проходческого снаряда виброударного действия – пневмопробойника, представляющая собой самодвижущуюся пневматическую машину, корпус которого является рабочим органом, образующим скважину.

5. Щитовая проходка позволяет разрабатывать тоннели диаметров > 4м, используя цилиндрические оболочки (щиты).

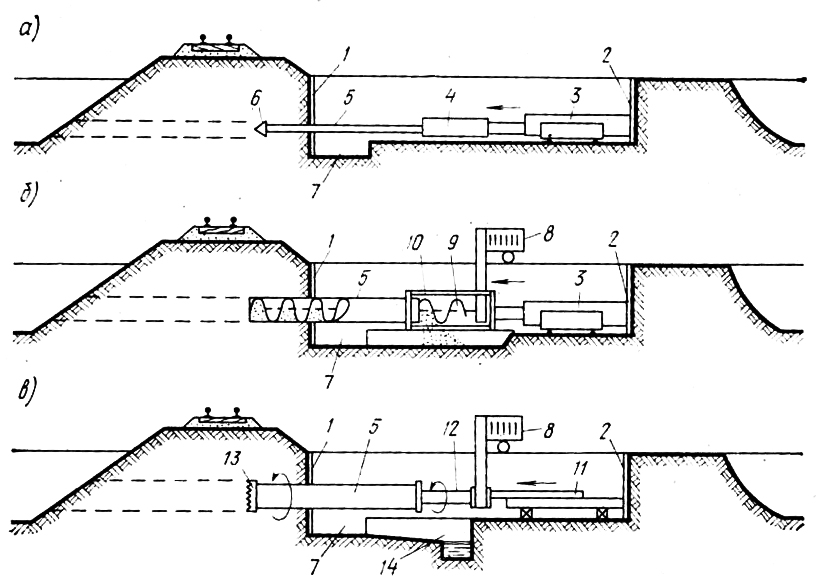

а — прокалывание; б — продавливание; в — горизонтальное бурение; 1 — крепление передней стенки рабочего котлована; 2 — упор, устанавливаемый на задней стен­ке рабочего котлована; 3 — гидравлический домкрат; 4 — шомпол; 5 — труба; 6 — кониче­ский наконечник; 7 — приямок для наращивания трубы; 8 — привод; 9 — шнековое устрой­ство для извлечения грунта из трубы; 10 — рама, передающая давление; 11—реечный домкрат; 12 — вращающийся шпиндель; 13 — режущая коронка; 14 — лоток и приямок для пульпы.

11) Инструменты и приспособления, леса и подмости для каменных работ.

Эффективное и качественное выполнение работ по возведению каменной кладки возможно только при наличии у каменщиков спе­циального инструмента. Его можно разделить на два типа: произ­водственный, которым рабочие осуществляют необходимые опера­ции, и контрольно-измерительный, с помощью которого .проверяют качество кладки.

К основному производственному инструменту относятся кельма, молоток-кирочка, ковш-лопата, расшивка

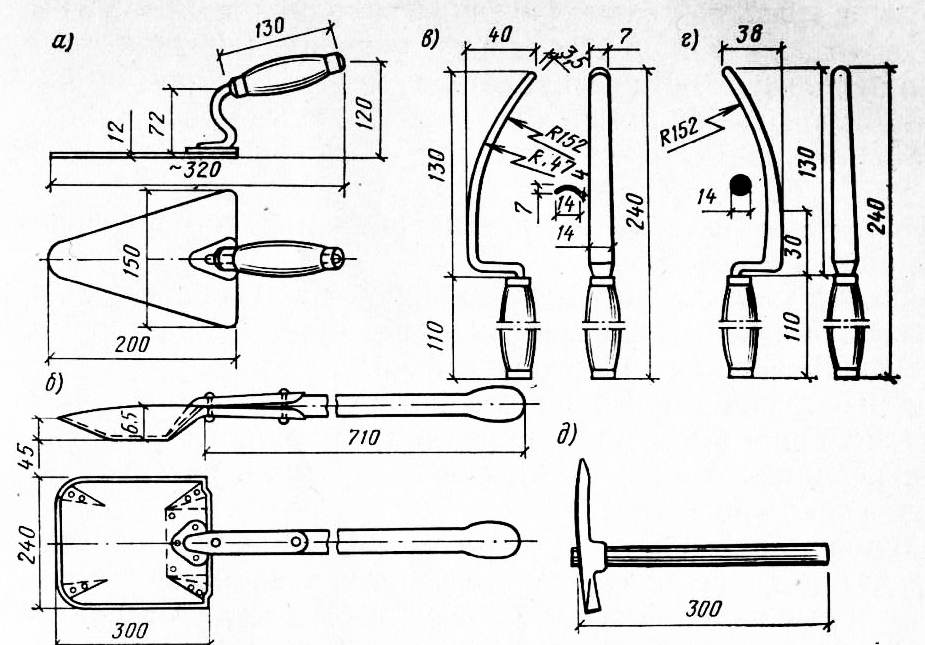

а — кельма; б — лопата растворная; в, г — расшивка для швов выпуклых и вогнутых; д — молоток-кирочка

Кельмой разравнивают раствор, заполняют им вертикальные швы и подрезают лишний раствор с лицевой поверхности кладки.

Молоток-кирочку применяют при массовой колке и теске кир­пича.

Ковш-лопата предназначена для подачи раствора из ящика, расстилания его на стене.

Расшивка служит для отделки швов на поверхности кладки. Они бывают вогнутыми и выпуклыми.

К контрольно-измерительному инструменту относятся порядовки, шнур-причалка, правило, уровень, отвес, угольник, складной метр металлический, рулетка измерительная металлическая .

Порядовки применяют для разметки рядов кладки по высоте. Они представляют собой металлические уголки или деревянные рей­ки.

Шнур-причалку натягивают между порядовками, он служит для соблюдения прямолинейности и горизонтальности рядов во время кладки.

Правило, представляющее собой брусок длиной 1,2... 1,5 м, ис­пользуют для контроля прямолинейности рядов и ровности поверх­ности кладки.

Уровнем проверяют горизонтальность рядов кладки, а отвесом — вертикальность ее.

Угольник (деревянный или металлический) служит для про­верки правильности кладки углов стен и столбов.

С целью обеспечения наибольшей произ­водительности труда каменщиков кладку по высоте разбивают на ярусы (1,2...1,5 м), а каждый ярус выкладывают с перекрытия или с инвентарных лесов и подмостей. Леса используют при возведении зданий и сооружений, не имеющих междуэтажных перекрытий, а подмости — при кладке стен и столбов зданий с междуэтажными перекрытиями.

Леса и подмости изготовляют на предприятиях строительной индустрии по типовым проектам. Наиболее широко применяют трубчатые без болтов, трубчатые на болтах и струнные леса.

Безболтовые трубчатые леса, состоящие из стоек и ригелей в двух направлениях, представляют собой пространственную жест­кую систему. Леса позволяют вести кладку стен высотой до 40 м.

При возведении каменной кладки применяют несколько типов подмостей: блочные, шарнирно-панельные, универсальные самоустанавливающиеся пакетные и др.

Блочные подмости просты в эксплуатации и не требуют монтажа и демонтажа при перестановках и транспортировании.

При высоте этажа до 3,5 м эффективно использовать шарнирно-панельные подмости с треугольными опорами.
