Схемы наружных канализационных сетей.

Канализация включает в себя следующие основные элементы

-внутреннюю канализационную сеть в зданиях;

-наружную дворовую или внутриквартальную канализационную сеть;

-наружную уличную самотечную канализационную сеть;

-насосные станции для перекачки сточных вод'и напорные юдо-воды;

-сооружения для очистки и утилизации сточных вод и осадка;

-выпуски сточных вод в водоем.

Сточная жидкость в зданиях поступает в санитарные приборы или приемники, а затем в трубы внутренней канализационной сети.

Чтобы исключить проникновение газов из канализационной сети в помещения, приемники сточной жидкости блокируют с сифонами (гидравлическими затворами). они являются либо конструктивными элементами санитарных приборов (унитаз, бидэ, трап и т. п.) либо их устанавливают под санитарными приборами, как самостоятельные элементы.Каждый канализационный стояк является не только трубопроводом, отводящим сточную жидкость, но и элементом, через который удаляются газы (вентиляция) из городской канализационной сети. Поэтому он обязательно должен быть выведен за пределы кровли здания на высоту не менее 0,7 м.

Сточная жидкость после контрольного колодца по соединительной ветке поступает в уличную канализационную сеть, а далее по сети самотеком направляется на очистные сооружения. Очищенную сточную жидкость спускают в водоем (реки, озера и т. п.) после обеззараживания.

Если сточную жидкость невозможно отвести на очистные сооружения самотеком, устраивают насосные станции перекачки.

Схемы систем водоснабжения

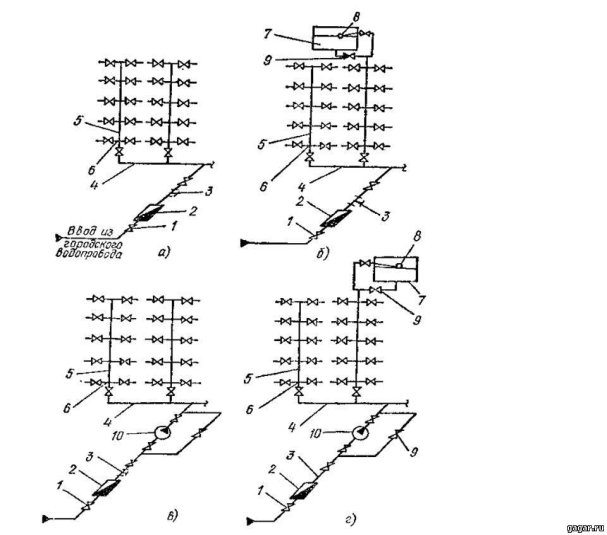

Система водоснабжения здания:

а) действующая под напором в наружном водопроводе; б) с водонапорным баком; в) с повысительной насосной установкой; г) с насосной установкой и водонапорным баком. 1 — задвижка; 2 — водомер; 3 — тройник с резьбовой пробкой; 4 — разводящий магистральный трубопровод; 5 — стояки; 6 — подводки; 7 — водонапорный бак; 8 — шаровой кран, 9 — обратный клапан; 10 — насос

Трассировка в канализационной сети.

Под трассировкой канализационной сети понимают определение месторасположения уличных сборных коллекторов в плане. Основная задача при трассировке сети заключается в том, чтобы наибольшее количество сточной жидкости отводилось по трубам и каналам самотеком. От принятых принципов трассировки зависит стоимость канализации. На выбор трассы сети влияют рельеф местности и вертикальная планировка; принятая система канализации и число канализационных сетей; перспективы развития и очередность строительства; грунтовые условия; характер застройки кварталов; ширина улиц; напряженность движения по ним; насыщенность подземными сооружениями; места расположения промышленных предприятий.

Трассировку канализационной сети производят следующим образом: сначала трассируют главный и отводной коллекторы, подающие воду на очистные станции; затем — коллекторы бассейнов канализования; в последнюю очередь — уличную сеть.
