21. Устойчивость отдельных ветвей сквозной центрально-сжатой колонны. Подбор сечения сквозных колонн.
При подборе сечения сквозной колонны устойчивость её относительно свободной оси проверяют не оптимальную гибкость , а приведен. гибкость, которая в следствии деформативности решетки больше.
Приведенная гибкость зависит от расстояния между ветвями, устанавливаемого в процессе подбора сечения. Расстояние между ветвями определяется требованием равноустойчивости сквозной колонны относительно осей х-х и у-у, для чего приведенная гибкость должна быть равна гибкости относительно материальной оси, т.е.
Подбор сечения относительно материальной оси Х
После нужно воспользоваться сортаментом и выбрать сечение по номеру швеллера или двутавра
Можно увеличить нормы профиля (при несоответствии сечения).
22. Расчет и конструирование раскосов и планок центрально-сжатых сквозных колонн.

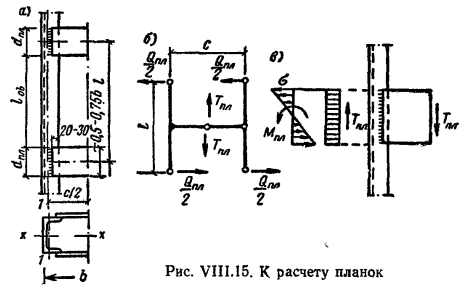

Расчет безраскосной решетки (планок)
В сварных колоннах за расчетную длину ветви принимают расстояние между планками в свету:
Расчет планок заключается в определении их сечения и расчете прикрепления к ветвям.
Планки работают
на изгиб под действием силы .
– определяется из условия равновесия узла колонны который мы вырезаем.
– поперечная сила приходящаяся на систему планок расположенных в одной плоскости, вычисленная по таблице 8.2. Беленя
-
расстояние между осями планок;
-
расстояние между осями ветвей.
- высота планки назначается в пределах
где
– ширина
колонны.
Толщина планок берется конструктивно от 6 до 10 мм.
В месте прекрепления планок действуют поперечная сила и изгибающий момент .
Расчет раскосной решетки
Элементы раскосных решеток колонн работают на осевые силы от продольной деформации стержня колонны и от поперечной силы при изгибе колонны.
Если
– напряжение в колонне от продольной
силы N,
то сокращение длины колонны на протяжении
панели длиной а.
В
соответствии с этим сокращение длины
раскоса длиной d
где
- напряжение в раскосе от сжатия колонны.
Поскольку d=a/cos
a,
к этому
напряжению должно быть прибавлено
напряжение от действия поперечной силы
продольного изгиба Q.
Усилие в раскосе
где Q
– поперечная сила;
n – число раскосов в одном сечении колонны, расположенных в двух параллельных плоскостях.
Напряжение
Суммарное
напряжение
Коэффициент
берут по гибкости раскоса, определяемой
по наименьшему радиусу инерции сечения
уголка; коэффициент условий работы m,
учитывающий одностороннее прикрепление
раскоса из одиночного уголка, равен
0,75.
