11. Местная устойчивость поясов балок. Расчет поясных швов балок.

Соединение поясов балки со стенкой осуществляется в сварных балках поясными швами.

Расчет соединений выполненных угловыми сварными швами ведется на силу сдвига пояса относительно стенки. Расчет сварных швов производят на сдвигающее усилие Т

– сдвигающее усилие приходящееся на 1 см^2 балки

Усилие Т должно быть меньше или равно два катета шва на Т<2

– катет шва;

– коэффициент проплавления шва;

– расчетное сопротивление шва

12. Заводские и монтажные стыки прокатных и составных балок.

Различают два вида стыка:

1. Заводские;

2. Монтажные (укрупнительные)

Заводские стыки выполняются на заводе и представляют собой стыки отдельных частей какого то элемента балки делающиеся из-за недостаточной длины проката.

Монтажные стыки выполняются при монтаже конструкции т.е. на строительной площадке и необходимы тогда, когда масса или размеры балки не позволяют перевезти и смонтировать её целиком.

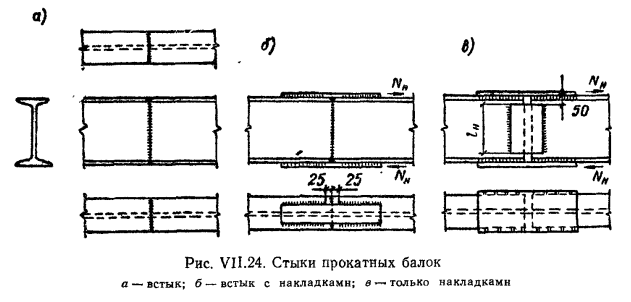

Стыки прокатных балок, заводские и монтажные выполняются как правило сварными:

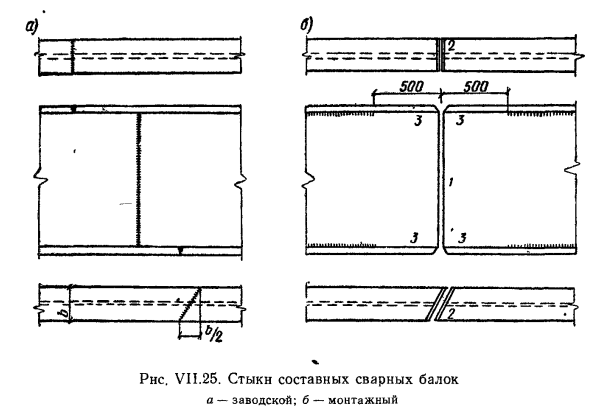

Стыки составных сварных балок

Заводские стыки поясов и стенок осуществляются соединением листов до сборки их в балку:

13. Конструкции и расчёт опорного узла балок. Конструирование сопряжения балок.

17. Конструктивное оформление стержня сплошных колонн. Проверка местной устойчивости стенок и поясных листов.

18. Поясные швы сплошных колонн. Порядок подбора сечения сплошных центрально сжатых колонн.

23. Конструкции и расчет баз центрально-сжатых колонн.

24. Конструкция и расчёт оголовка колонны с опиранием балок сверху и сбоку на колонну.

9. Проверка жёсткости и общей устойчивости балок.

Потеря устойчивости балки и их проверка необходимы в случае:

В свободнолежащих на опорах отдельных балках, незакрепленных связями или настилах при нагрузке по верхнему или по нижнему поясу. Для таких балок расчетной длиной является их пролет.

Основные мероприятия повышающие устойчивость таких балок увеличение поперечной жесткости балки заключающиеся в увеличении ширины (толщины) сжатого пояса.

Балки находящиеся в системе балочной клетки связаны между собой поперечными балками или связями.

Балка находящаяся в системе балочной клетки связаны между собой поперечными балками или связями.

Свободная длина таких балок равна расстоянию между точками закрепления балок от закручивания или горизонтального смещения сжатого пояса.

Устойчивость балок балочных клеток обеспечивается настилом и должным размещением поперечных балок и связей.

Если на балках лежит настил который препятствует смещению верхнего пояса, то балка может считаться закрепленной от потери устойчивости и общая устойчивость может не проверятся.

14. Колонны, сжатые осевой силой: общие сведения, классификация, типы сечений.

В металлических конструкциях широко применяются колонны или стержни, входящие в состав конструктивных комплексов и работающие на центральное сжатие

Центрально-сжатые колонны применяются для поддержания междуэтажных перекрытий и покрытий зданий, в рабочих площадках, путепроводах, эстакадах и т.п. Центрально-сжатые стержни работают в составе конструктивных элементов и комплексов тяжелых решетчатых ферм и рам сжатых элементов.

Колонны и сжатые стержни проектируют почти исключительно стальными. Применять алюминевые сплавы в сжатых стержняк как правило, не рационально из-за плохой работы сплавов на продольный изгиб вследствии низкого модуля упругости.

Основной принцип проектирования центрально сжатых колонн равноустойчивость их стержня относительно главных осей инерции.

y

x

Колонны и сжатые стержни бывают сплошные и сквозные.

Также круглого, прямоугольного и двутаврового сечений.

По статической схеме и характеру нагружения

колонны могут быть одноярусными и многоярусными.
