3 (34). Гидротехнические сооружения на открытых проводящих осушительных дренах (каналах)…

Осушительные системы оборудуют устьями, смотровыми ко­лодцами, шлюзами-регуляторами, переездами, сопрягающими со­оружениями, поглотительными колодцами и др. Сооружения располагают в местах с наиболее благоприятными гид­рогеологическими условиями, с учетом размещения осушительной сети; количество их по возможности должно быть минимальным. Целесообразно проектировать и строить сооружения, выпол­няющие несколько функций. Классификация сооружений и их классификация: 1) Регулирующее сооружение: а) шлюз-регулятор- регулирование уровней и расходов воды в каналах б) водосброс, водозабор на прудах и водо­хранилищах- регулирование уровней и расходов воды в водоемах, пропуск паводков, забор и подача воды водопотребителям в) колодец-регулятор- регулирование уровней воды в закрытых дренажных системах 2) Сопрягающее: а) перепад, быстроток, щелевой водослив- сопряжение дна каналов в местах резкого изменения отметок поверхности или уровня воды б) колодец-перепад, дренажное устье- сопряжение коллекторов дренажной сети друг с другом и с открытыми каналами 3) Водопроводящее: дюкер, акведук- сопряжение дна каналов в местах их пересечения с водотоками и путепроводами 4) Переездное: мост и труба-переезд, пешеходный мост- переход и переезд через водотоки 5) Оградительная дамба- защита земель от затопления. Могут быть в составе водохранилищ, прудов, польдеров 6) Русловыправительное и руслоукрепительное устройство: струенаправляющая дамба, крепление откосов и дна канала, запруда и полузапруда (буны)- создание условий для плавного подхода воды к отверстиям сооружений, обеспечение устойчивости откосов и дна водотоков 7) Насосная станция- подача воды на орошение, откачка воды с осушаемых площадей 8) Рыбопропускное сооружение- обеспечение прохода рыбы из нижнего бьефа в верхний и обратно 9) Смотровой колодец- контроль за работой осушительных систем. Сопряжение коллекторов 10) Колодец-фильтр, фильтр-поглотитель- отвод воды из открытых каналов и поверхностного стока из западин в закрытую сеть 11) Скотоперегон-водопой- переход скота через водотоки, водопой скота. ГТС на осушительных системах де­лят на основные (прекращение их работы влечет за собой дли­тельное затопление или подтопление осушаемой территории) и второстепенные (мелкие шлюзы, отдельные устья и др., выход их из строя не влечет за собой серьезных нарушений в работе осуши­тельных систем). Арматурой закрытой дренажной сети являются тройники, переходы, заглушки, соединительные дренажные муфты. Тройники используют для соединения дрен с коллекторами. Переходы используют для стыковки труб при смене их диаметра. Заглушки применяют для закрытия концов дрен. Для увеличения водозахватной способности дрен и при недостатке защитных фильтрующих материалов можно применять фильтрующие муфты.

5 (36). Обозначения условные графические сетевых гидротехнических сооружений: открытых и закрытых дрен (согласно ост 33-20-76).

1. Общие положения

1.1. Условные обозначения сооружений наносят на чертежи линиями толщиной до 2/3 S (основной линии).

1.2. Размер условного графического обозначения может быть различным, в зависимости от масштаба и насыщенности чертежа, но минимальный размер должен быть не менее 3мм. 1.3. Применение в качестве условного обозначения раскраски допускается только в демонстрационных чертежах.

2.Условные графические обозначения гидротехнических сооружений на мелиоративной сети, магистральных каналах и реках.

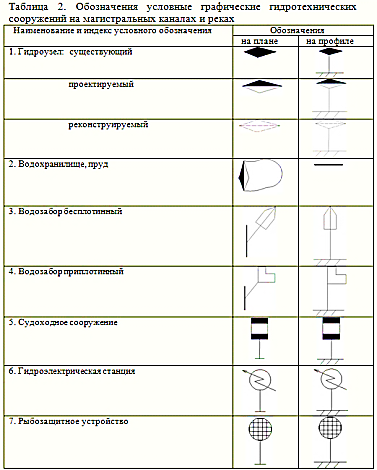

2.1. Условные графические обозначения проектируемых гидротехнических сооружений на мелиоративных сетях, магистральных каналах и реках на планах и профилях каналов мелиоративных систем должны соответствовать указанным в табл. 1 и 2. 2.2. Для существующих, реконструируемых и ликвидируемых сооружений на выносных линиях условных обозначений вводят знаки, показанные в табл. 1 на примере первого условного обозначения “Водовыпуск в оросительный канал”. 2.3. Буквенные индексы, предусмотренные табл. 1 для различия уловных обозначений одноименных сооружений разной конструкции или назначения, ставят при условных графических обозначениях с любой стороны. 2.4. Для автоматизированных сооружений следует вводить индекс “А”.

Таблица 1. Обозначения условные графические сооружений на сети мелиоративных систем

3. Условные графические обозначения объектов эксплуатации мелиоративных систем

3.1. Условные графические обозначения объектов эксплуатации мелиоративных систем на генеральных планах должны соответствовать указанным в табл. 3. 3.2. На условных обозначениях существующих объектов, одинаковых по значению с проектируемыми, наносят для их отличия штриховку или затемнение отдельных объектов контура обозначений с сохранением их формы.
