47 Размещение теплопроводов в зданиях и помещениях

Компенсация теплового удлинения труб

Удлинение стальной трубы при нагрева­нии – приращение ее длины , мм, составляет , ( 7.1)

где – расчетная темп-ра теплоносителя, °С; – длина прямого участка трубы, м.

Считают,что при низко­темп-ной воде 1 м стальной подающей трубы предельно удлиняется на 1 мм, обратной трубы – на 0,8 мм, при высокотемпературной воде – до 1,75 мм/м.

При проектировании си предусмат­ривают компенсацию удлинения труб,чтобы предотвратить недопустимую их дефор- ­мацию и чтобы напряжение на изгиб не превышало 80 МПа.

Компенсация удлинения подводок к отоп. приборам делается в горизонтальной однотрубной системе путем их изгиба; между каждыми пятью-шестью приборами вставля­ются П-образные компенсаторы или гофриро­ванные патрубки.

Спец. изгиб подводок нужен при длинных гладкотрубных при- борах и при установке нескольких отоп.при­боров«на сцепке».

Компенсация удлинения стояков системы в малоэтажном здании обеспечивается путем из­гиба их в местах присоединения к подающей магистрали (рис. 7.1, а). В 4ёх-7этажных зданиях делают также изгиб стояков и в местах присоединения их к обратной магис­трали (рис. 7.1, б,в). В зданиях, имею­щих более семи этажей, для компенсации удлинения труб в средней части стояков уста­навливают П-образные компенсаторы (как и на главном стояке системы) либо специально из­гибают трубы с относом отоп. прибо­ров от оси стояков (рис. 7.1, г). В этом случае на стояках между компенсаторами по­мещают неподвижные опоры.

Для компенсации удлинения каждого этажестояка одно- трубной системы можно ис­пользовать его изгибы при смеще- нии замыка­ющего или обходного участка от оси стояка. Расстояние от стояка в помещении высотой 2,5м до смещен- ного уч-ка должно быть при низкоt-ной воде не менее 200 мм.

Компенсация удлинения магистралей вы­полняется прежде всего естественными их изги­бами, связанными с планировкой здания, и только прямые магистрали значительной дли­ны, особенно при высокой темп-ре воды, снабжаются П-образны- ми компенсаторами или гофрированными патрубками.

При проектировании П-образных компен­саторов неподвиж- ные опоры размещают так,чтобы тепловое удлинение участка магистрали м/у опорами не превышало 50 мм.

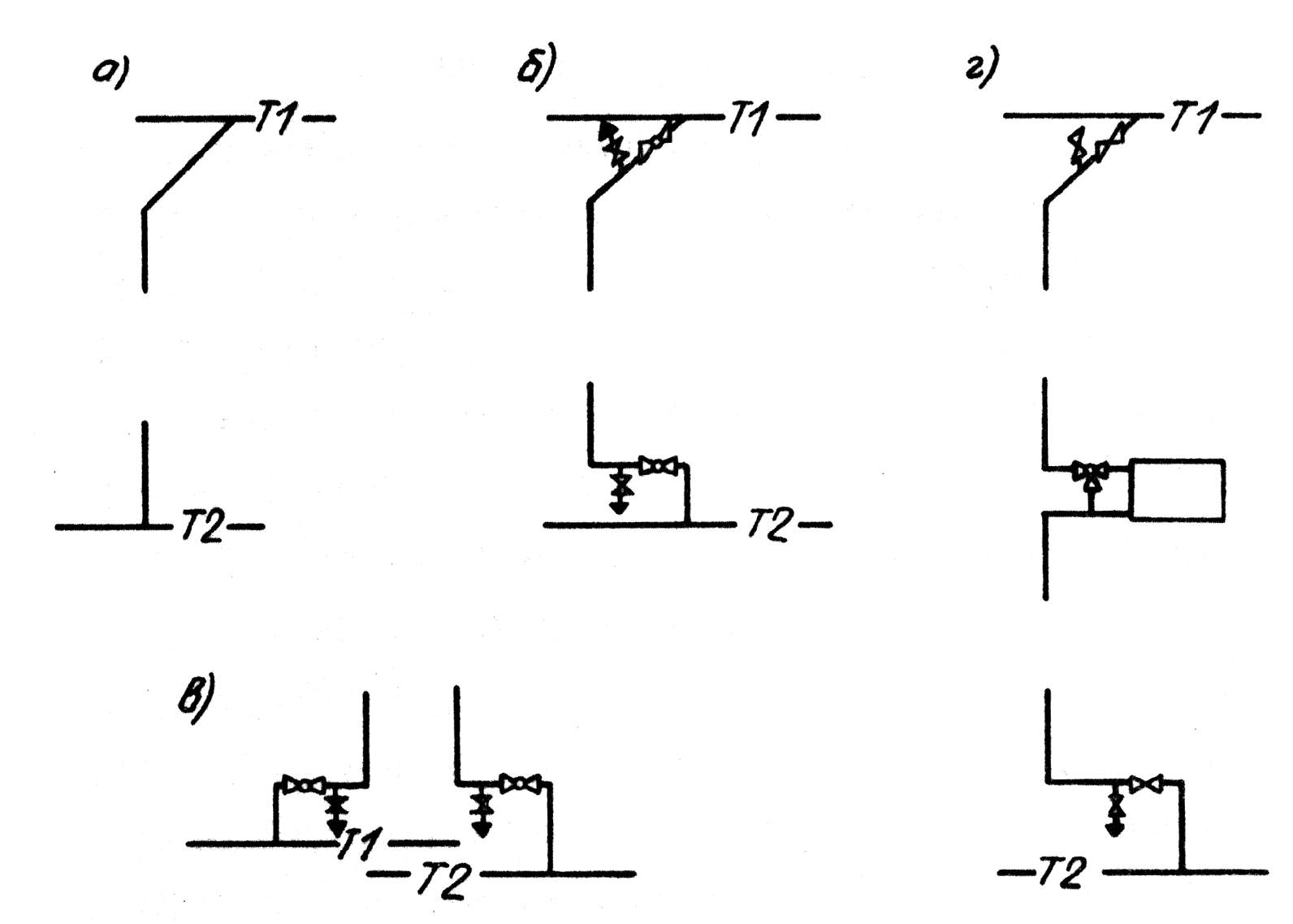

Р ис.7.1. Схемы присоедине- ния стояков к магистралямь си отопления: а) 2ух-3ёхэта- жных зданий; б) 4ёх-7иэтаж- ных при верхней разводке; в)4ёх-7иэтажных при нижней разводке; г) восьмиэтажных и более высоких зданий

Расстояние м/у подвижными опорами принимают в зависи- мости от d гори­зонтальных магистралей по таблице 7.1.

, мм	Расстояние, м, между опорами труб
	без тепл.изоляции	с тепл. изоляцией
15	2,5	1,5
20	3	2
25	3,5	2
32	4	2,5
40	4,5	3
50	5	3
65	6	4
80	6	4
100	6,5	4,5
125	7	5
150	8	6

Примечание. Расстояние указано исходя из напряжения на изгиб 25 МПа, возникающего в металле трубы при просадке одной из опор.

Изоляция системы.Отопительные трубы и другие элементы системы необходимо изолировать для сокращения бесполез- ных теплопотерь и для сниже­ния уровня звукового давления и вибрации в помещениях здания.

Тепловую изоляцию труб предусматривают в неотапливаемых помещениях, в подпольных каналах, в бороздах в наружных стенах и т.п. местах. Тепловую изоляцию помещают за ото­пительными трубами, замоноличенными в на­ружные стены. Применяют также в местах, где возможно замерзание воды в трубах (напри­мер, близ наружных дверей, ворот и других открываемых наружу проемов), в воздухосбор­никах и расширительных баках в холодных помещениях.

Тепловой изоляцией покрывают также транзитные теплопроводы, отопительные тру­бы в помещениях, искусственно охлаждаемых, а также опасных в отношении воспламенения или взрыва газов, паров, жидкостей и пыли. Предусматривают тепловую изоляцию во избе­жание перегревания помещений или ожогов людей.

На теплопроводы, поверхность которых является нагревательной для помещений (например, в технических помещениях), тепло­вую изоляцию не наносят.

Материал тепловой изоляции должен обес­печивать коэффициент полезного действия не менее 0,75; выполняют ее из несгораемых (в помещениях категорий А, Б и В) или трудно-сгораемых материалов в виде конструкции, обеспечивающей минимум затрат ручного тру­да при производстве изоляционных работ и надежной в эксплуатации.

Термическое сопротивление слоя изоляции должно быть не менее 0,86^оС·м²/Вт для труб мм и 1,22 ^оС·м²/Вт для труб >25мм.
