37. Расположение запорно-регулирующей арматуры
Не менее чем у 50 % отопительных приборов, размещенных в одном помещении, следует устанавливать регулирующую арматуру кроме приборов в помещениях,где имеется опас ность замерзания теплоносителя(наприм,на лестнич.клетке)
У отопительных приборов си водяного отопления устанавли- вают следующую запорно-регулирующую арматуру:
- В однотрубных си с осевыми и смещенными рабочими замыкающими участками–краны двойной регулировки с пониженным гидравлическим сопротивлением или пробковые краны по ГОСТ 10944-64 или по ГОСТ 6223-67*, или индивидуальные автоматические терморегуляторы.
- В двухтрубных си применяют краны,обладающие повышен- ным гидравлическим сопротивлением–краны двойной регу- лировки типа«Термис» или дроссельные КРД или индивиду- альные автомат-ие терморегуляторы и балансовые вентили.
В первом случае понижение сопротивления способствует затеканию в приборы большого количества воды,что повы- шает ср.тем-ру теплоносителя в них ,следов-но,обеспечивает уменьшение их площади.Во 2ом случае повышение гидрав- лического сопротивления кранов делается для равномерности распределения теплоносителя по отопительным приборам.
-В однотрубных проточных си–трехходовые краны(на стыках подводок и замыкающих участков) или трехходовые термостатические клапаны.
В зданиях выше 3х этажей на стояках у мест присоединения к подающим и обратным магистралям устанавл-ют вентили или шаровые краны для отключения и патрубки с вентилями или шаровыми кранами для слива воды, выпуска (впуска) воздуха в си с верхней разводкой (рис7.2), в системах с нижней разводкой (рис.7.3). На стояках лестничных клеток устанавливают краны независимо от этажности зданий.

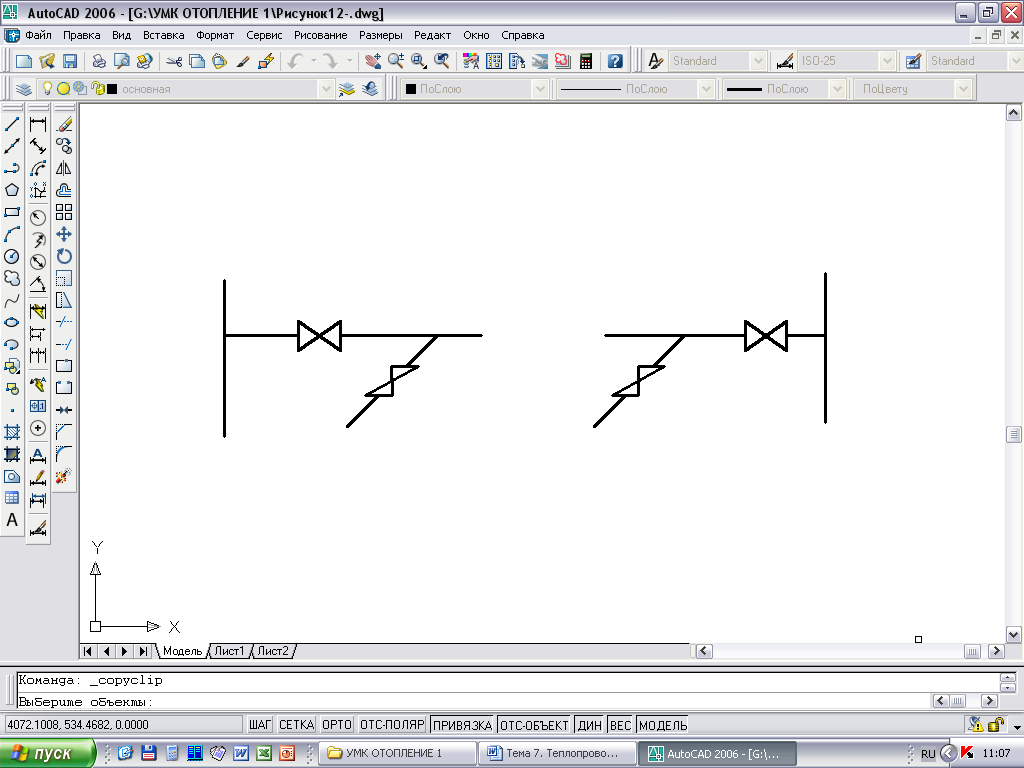

При горизонтальных системах у мест присоединения трубопроводов ветвей к подающим и обратным стоякам устанавливают вентили или шаровые краны для отключения и патрубки с вентилями или шаровыми кранами для слива воды (рис.7.4).
|
|

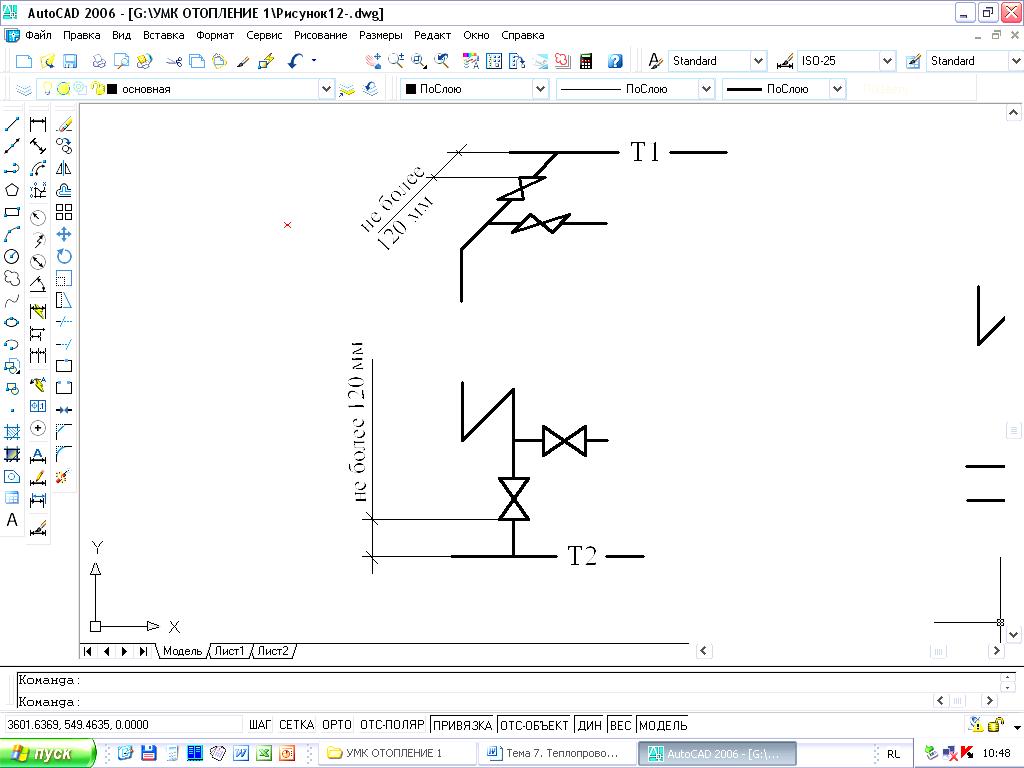

Рис. 7.2. |

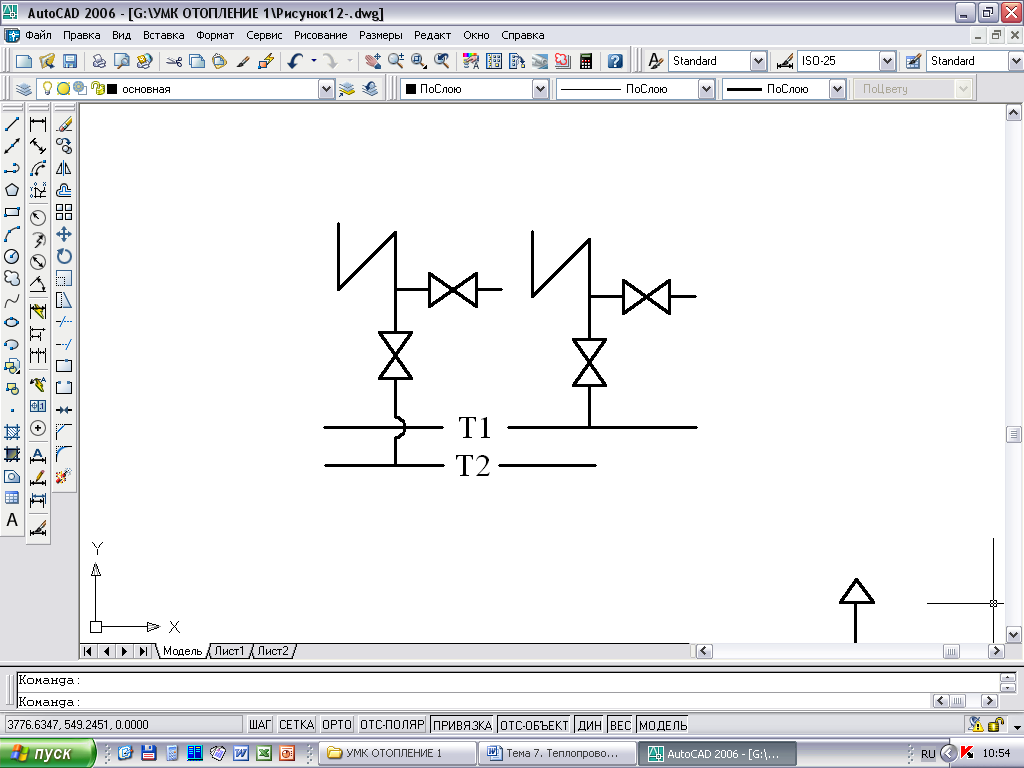

Рис. 7.3. |
Рис. 7.5. Рис.7.4.

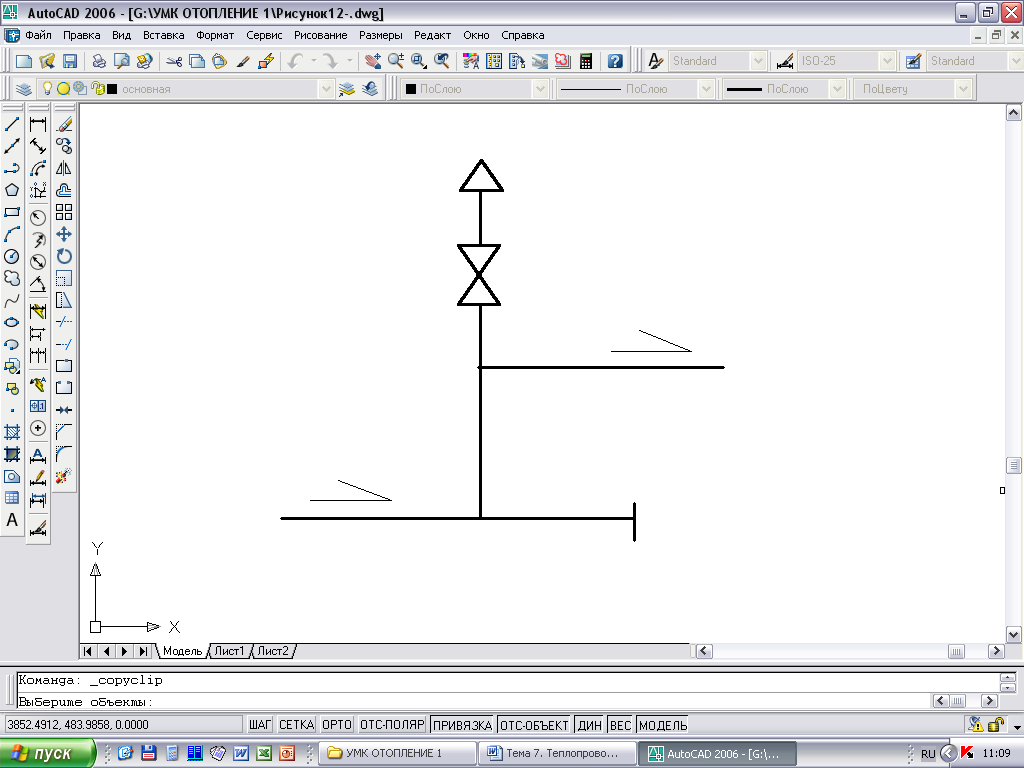

В верхних точках перелома труб следует устанавливать краны для выпуска воздуха, а в нижних- патрубки с вентилями или шаровыми кранами или тройники с пробками для слива воды или опорожнения системы (рис. 7.5).
Для отключения отдельных частей системы отопления на последних устанавливают запорную арматуру, причем в тупиковых системах предпочтительной является схема изображенная на рис.7.6, схема изображенная на рис.7.7. применяется реже.
|
|

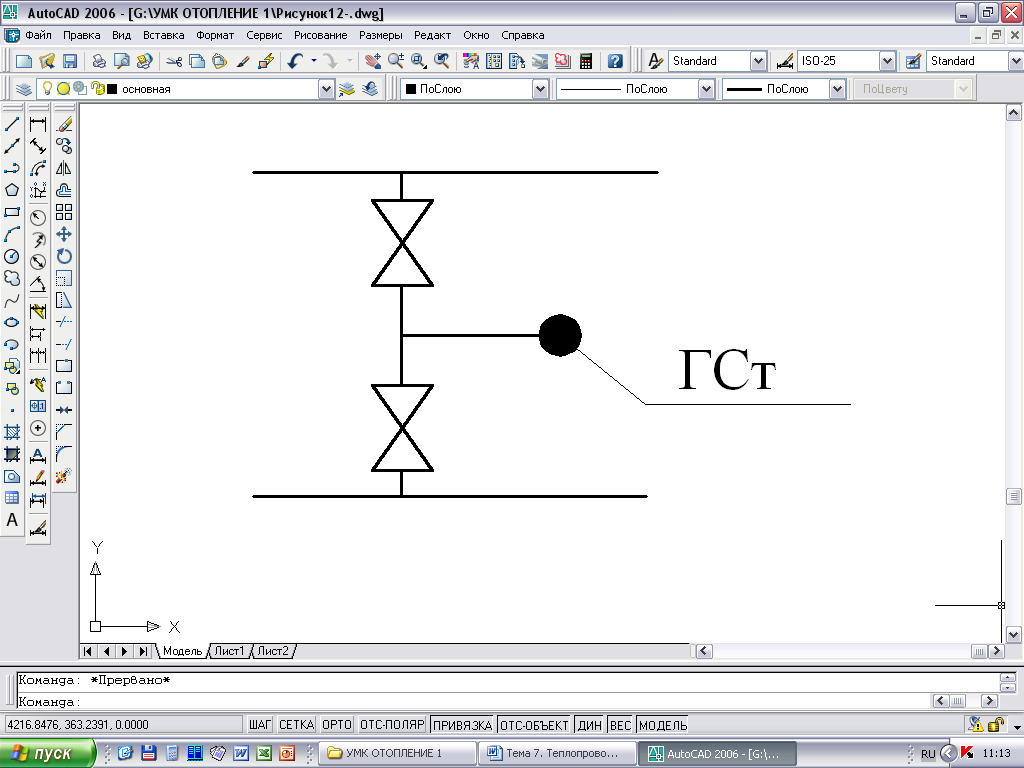

Рис. 7.6. Предпочтительный вариант установки запорной арматуры для отключения частей системы |

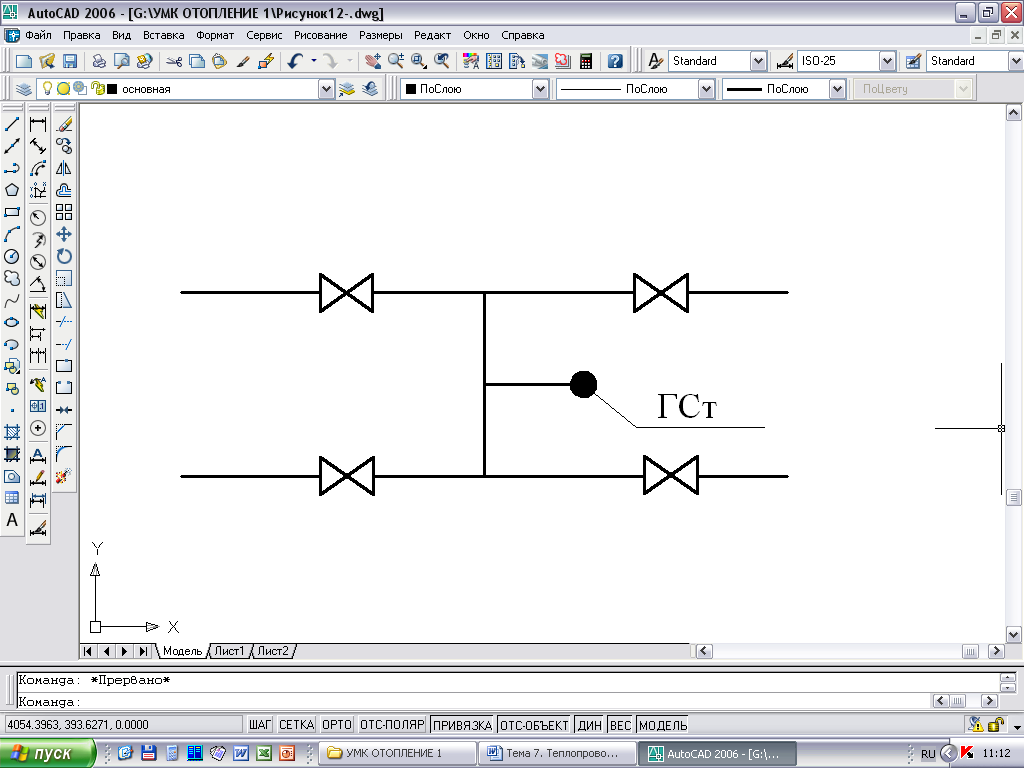

Рис.7.7. Установка запорной арматуры для отключения частей системы |
38. Классификация отопительных приборов. Показатель теплового напряжения металла
Отопительные приборы классификация по ряду признаков:
1.В зависимости от преобладающего способа передачи теплового потока отапливаемому помещению на приборы:
А)радиационного типа,передающие излучением 50% и более теплового потока;Б)конвективного типа, передающие конвективным путем 75 % и более теплового потока;
В)конвективно – радиационного типа – все остальные;
2.В зависимости от характера внешней теплопередающей поверхности на отопительные приборы:
– с гладкой поверхностью;– с оребренной поверхностью;
3.В зав. от вида материала,из кот.изготовлены отоп.приборы :
–металлические(изготовл. из металлических материалов);
–комбинированные(изготовленные частично из металлов и частично из неметаллических материалов).

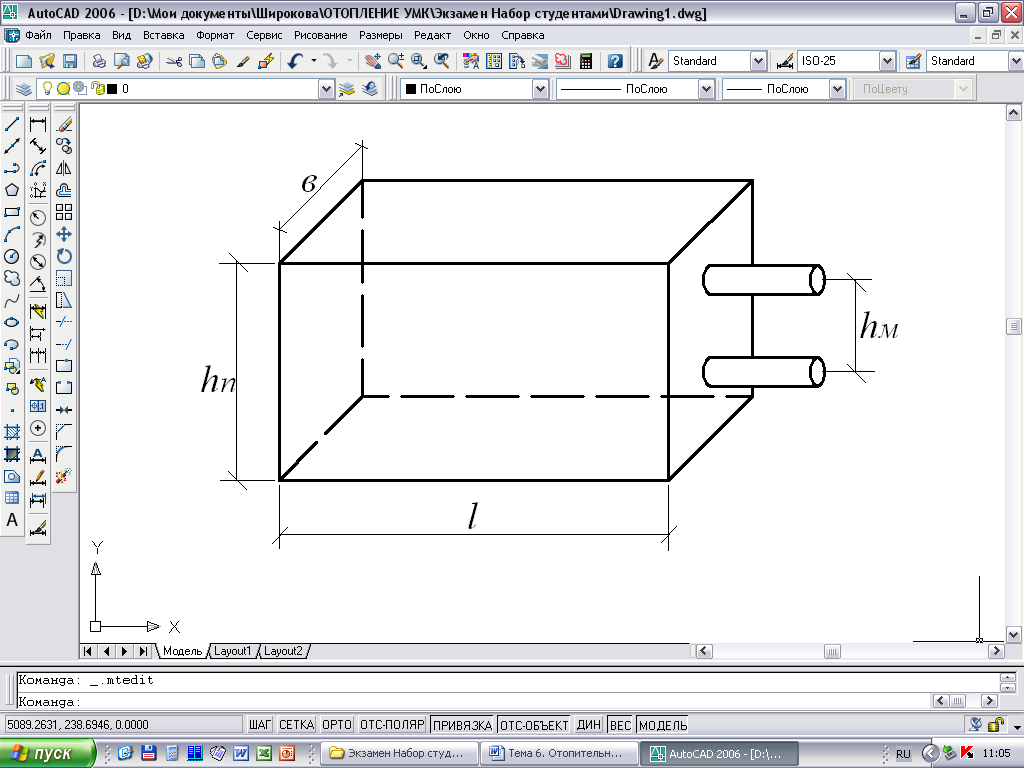

Чтобы ввести следующие признаки классификации отопит. приборов изобразим отопительный прибор в виде (рис. 6.1):
Рис.6.1-
-полная
высота;
-
монтажная высота;
- длина,
– глубина.
4. В зависимости от полной
высоты (
)
на приборы:
– плинтнусные
(
200
мм); –низкие (200<
400
мм);
–средней высоты (400< 650 мм); –и высокие ( >650 мм).
5.В зав-ти от
глубины(в)
на приборы малой глубины(в
120мм)
,средней глубины(120<в
200мм)и
большой глубины(
>200
мм).Для оценки расхода металла на
отопительные приборы служит показатель
теплового напряжения металла М, Вт/(кг·оС)
, который вычисляется по формуле
,
где
–тепловой
поток отоп. прибора,Вт;
- масса металла прибора, кг; ∆tср-
температурный напор, °С.
