3.1.7. Маркировка сеток и определение их массы

Марка сеток определяется следующим образом:

где: с1 – ширина свободных концов продольных стержней; с2 – то же поперечных стержней; В – ширина сетки; L– длина сетки.

Рис.6 Конструированию сеток.

Определение массы сеток сводим в таблицу 4.

Таблица 4:Определение массы сеток

Марка сетки	Количество, шт		Масса, кг		Масса сетки кг
Продол. арматуры	Попереч. арматуры	Продол. арматуры	Попереч. арматуры
	18	113	98,2	19,2	117.4
	18	113	98,2	19,2	117.4
	7	22	2,7	1,3	4

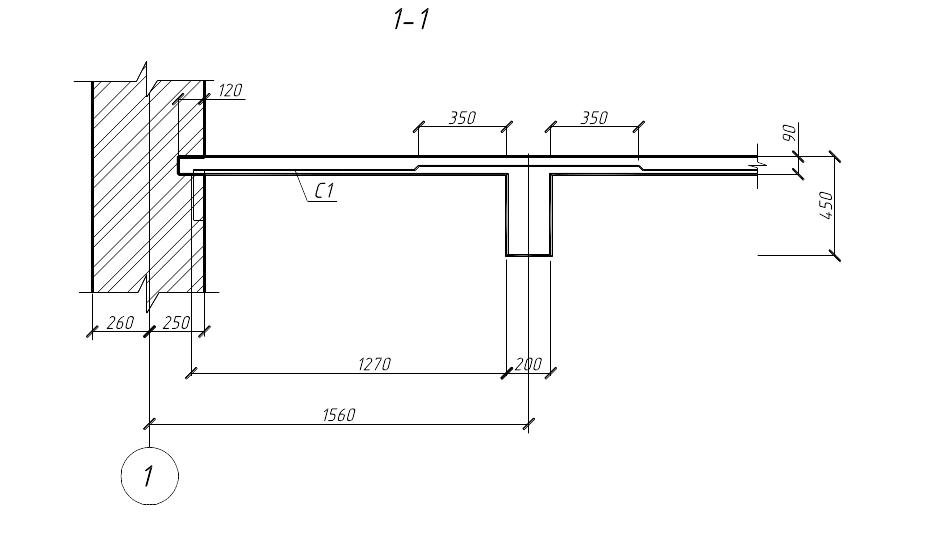

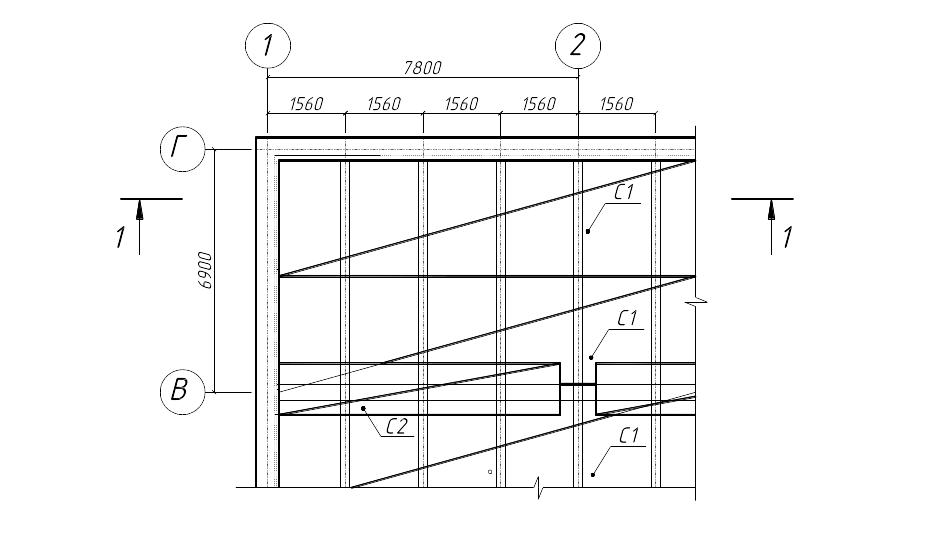

Рис.7 Армирование монолитных неразрезных плит сварными рулонными сетками

3.2. Расчет второстепенной балки

3.2.1. Исходные данные

Размеры второстепенной балки: l_sb = 6900 мм (размеры в осях), b_sb =200мм,h_sb = 450 мм, шаг второстепенных балок S_sb = l_s = 1.56 м. Размеры сечения главной балки b_mb = 350мм, h_mb =800 мм.

Для бетона классаС принимаем нормативные и подсчитанные расчётные характеристики бетона:

,

В качестве продольной арматуры второстепенной балки принимаем арматуру класса S500 :

Поперечное армирование – хомутами из арматуры класса S500

3.2.2. Определение расчетных пролетов

Расчетный пролет для крайних пролетов:

мм.

Расчетный пролет для средних пролетов:

мм.

Смотри рис. 7 к определению расчетных пролетов второстепенной балки.

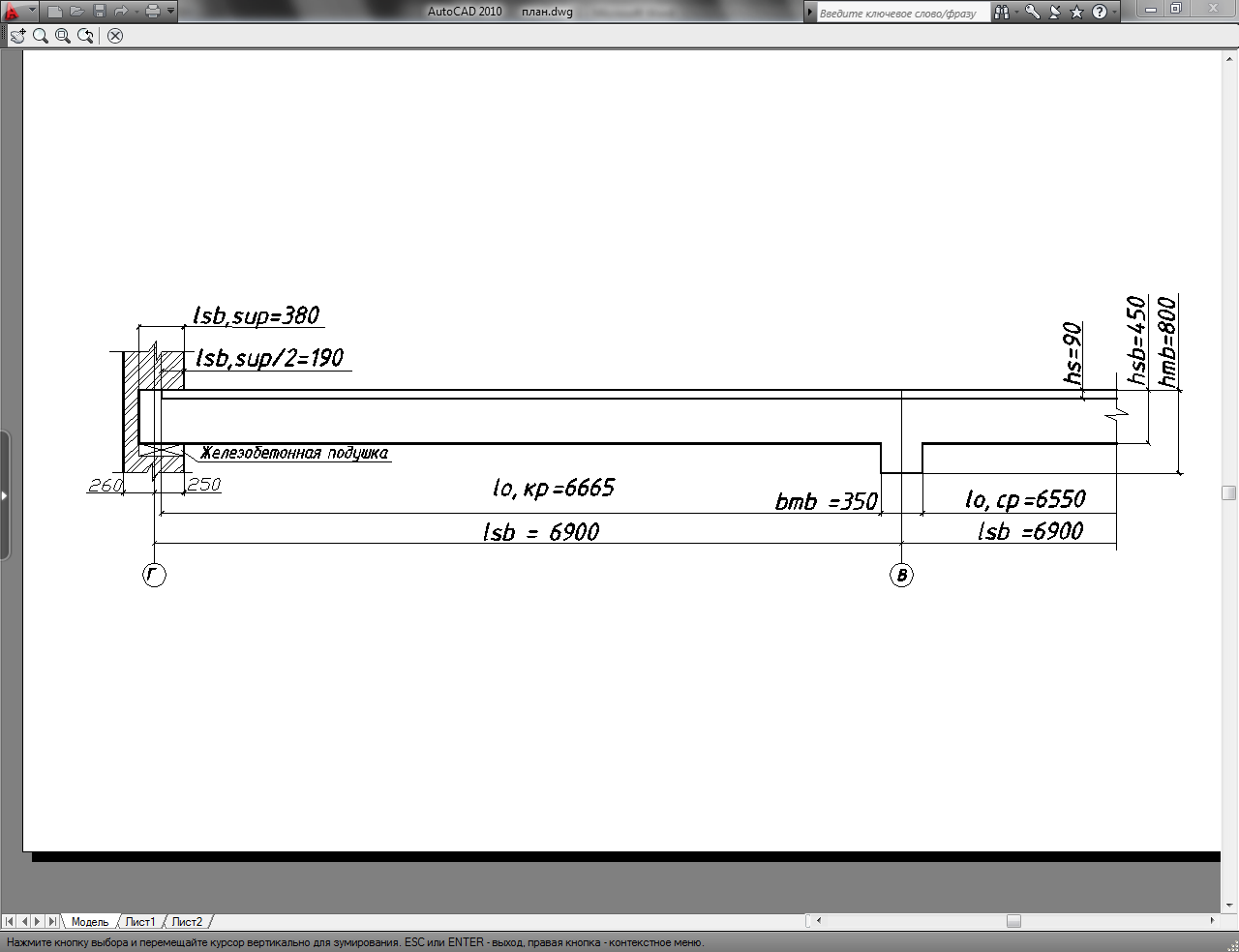

Рис.8 К определению расчетных пролетов второстепенной балки.

3.2.3. Подсчет нагрузок на второстепенную балку

Второстепенная балка работает совместно с прилегающими к ней участками плиты, то есть расчетное сечение будет тавровое с шириной полки в сжатой зоне равной расстоянию между осями (шагу) второстепенных балок, то есть эффективная ширина полки .

Определение погонной нагрузки в кН/м на второстепенную балку сведем в таб­лицу5.

Таблица 5:Сбор нагрузок на 1 м погонный второстепенной балки

Вид нагрузки	Нормативная нагрузка, кН/м		Расчетная нагрузка, кН/м
1. Постоянные нагрузки – gsb
– От веса пола и монолитной плиты: - нормативная: - расчетная: – От собственного веса второстепенной балки:	4.34 5,87 1.8	1.35	5.86 7.92 2.43
Итого gsb	12.01		16.21
2. Временная нагрузка – qsb
– По заданию:	10.14	1.5	15.21

Суммарная нагрузка основного сочетания нагрузок при определении усилий в характерных сечениях второстепенной балки будет равна:

- первое основного сочетания

- второе основного сочетания

К дальнейшим расчётам принимаем второе основное сочетание.
